椭圆金属边框别针式纪念徽章结构设计

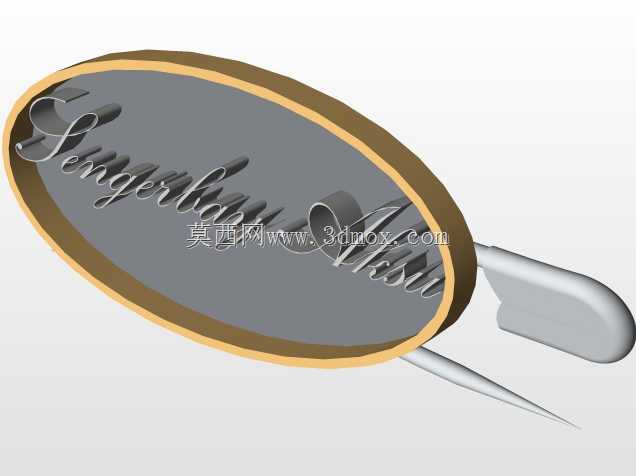

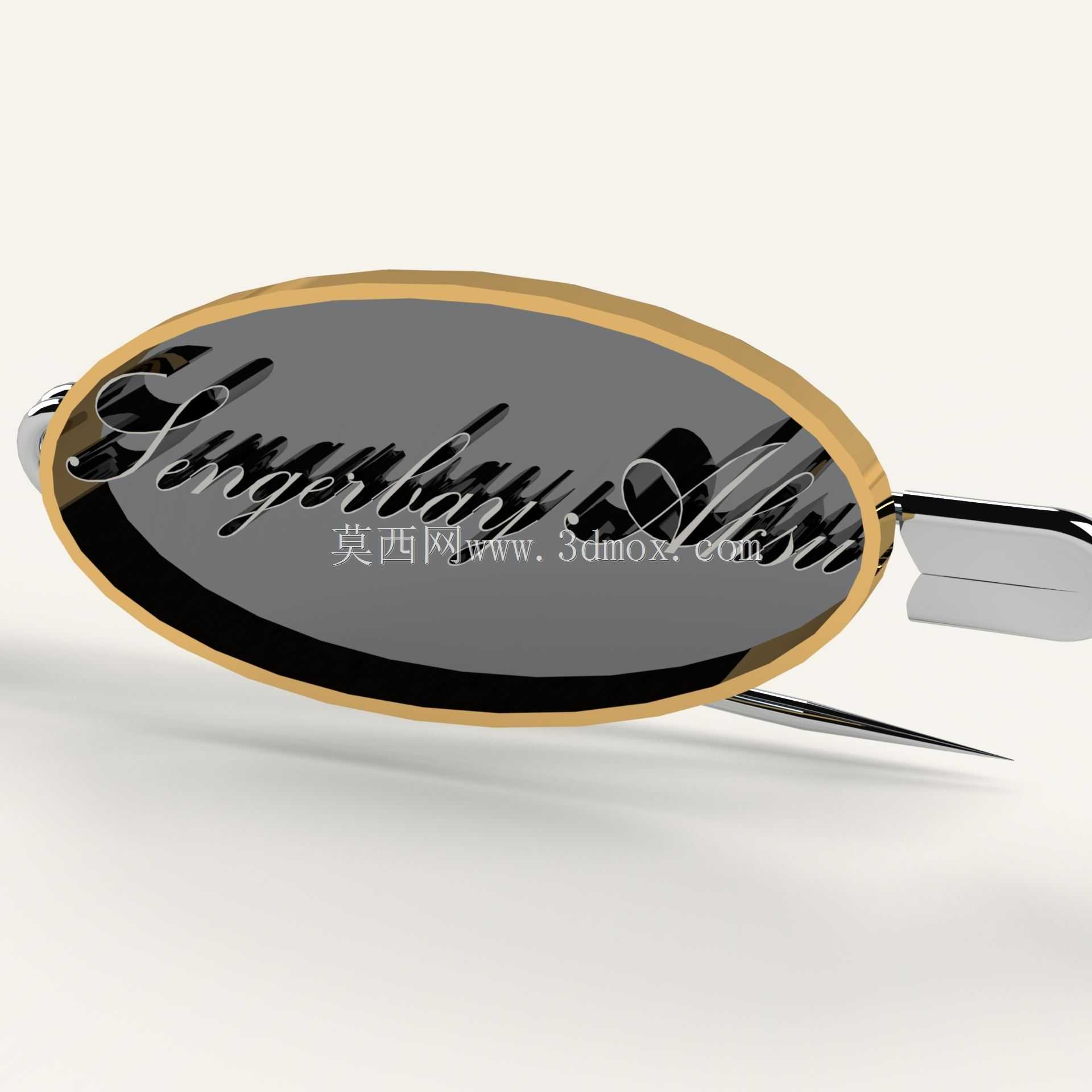

　　这款别针式徽章的结构设计，首先要考虑日常佩戴场景的实际使用需求，不管是工装制服的身份标识、活动场合的纪念配饰，还是企业品牌的视觉载体，佩戴的稳固性、对衣物的友好度都是设计时优先考量的核心点。从结构拆分来看，整体分为三个核心功能模块：正面标识承载区、边框包边结构、背部别针固定组件。正面承载区采用椭圆轮廓，相比正圆形更贴合人体胸部的曲面弧度，佩戴后不会出现边缘翘边的问题，表面做了镜面抛光处理，预留了蚀刻或印刷标识内容的平整区域，不管是文字、图案还是logo都能获得足够的展示面，边缘做了0.2mm的微小倒角，避免锐边划伤衣物或者皮肤。外围的金属包边采用卷边压合结构，包边宽度控制在1.5mm，既能够牢牢固定正面的标识面板，

　　不会出现面板脱落的问题，又不会因为包边过宽挤占正面的展示区域，包边的厚度控制在0.8mm，兼顾结构强度和整体轻薄感，不会因为太厚导致佩戴时出现明显的坠重感。背部的别针组件是整个结构的功能核心，别针采用弹性不锈钢材质，针身直径0.6mm，针尖做了圆弧过渡处理，既能够轻松穿透常见的棉质、化纤、混纺等制服面料，又不会因为针尖过于尖锐造成误伤，针座采用锁扣式结构，别针插入锁扣后会自动卡紧，不会因为日常活动的晃动出现脱开掉落的情况，锁扣的解锁力度设置在15N左右，需要刻意按压才能打开，避免日常剐蹭意外解锁，同时解锁力度也不会过大，摘取的时候不需要过度用力拉扯衣物。在安装边界的设计上，整个徽章的整体厚度控制在3.2mm，

　　背部别针闭合后突出徽章基体的高度不超过2mm，佩戴后和衣物之间的间隙很小，不会出现明显的凸起影响着装的平整性，整体重量控制在8g以内，长时间佩戴也不会在衣物上留下压痕，或者造成衣物面料的拉扯变形。设计过程中特意做了结构容错处理，别针的转轴位置预留了0.1mm的活动间隙，避免因为加工公差导致别针卡滞无法正常开合，包边和正面面板之间预留了0.05mm的涂胶槽，压合的时候可以填充少量结构胶，进一步提升结构的连接强度，同时不会出现胶体外溢影响外观的问题。针对不同的使用场景，这个结构还预留了拓展空间，如果需要做夜光、荧光或者珐琅填充的工艺，正面面板可以下凹0.3mm，预留填充层的空间，不需要调整整体的外轮廓和背部固定结构，

　　能够快速适配不同的工艺需求。在结构强度校核上，整个徽章的包边结构能够承受50N的径向拉力不会出现变形，别针组件能够承受30N的拉力不会脱开，完全满足日常佩戴、活动使用的强度需求，同时所有外露的边缘都做了钝化处理，没有尖锐的棱角，即使是贴身佩戴也不会造成不适感。另外，背部的针座位置做了微凸的点胶固定结构，针座和徽章基体之间采用点焊加胶接的双重固定方式，避免针座脱落导致整个徽章无法使用，别针的转动部位做了光滑处理，开合过程中没有卡顿感，长期使用也不会出现锈死无法开合的问题。整个结构没有复杂的异形曲面，所有的折弯、压合结构都适配常规的五金冲压加工工艺，不需要开发特殊的加工模具，能够有效控制加工成本，适合批量生产制作，同时结构的装配流程简单，只需要依次压合面板、安装别针组件、点胶固定即可完成装配，不需要复杂的工装夹具，生产装配的效率较高。
