消失模铸造车间生产线整体布局设计

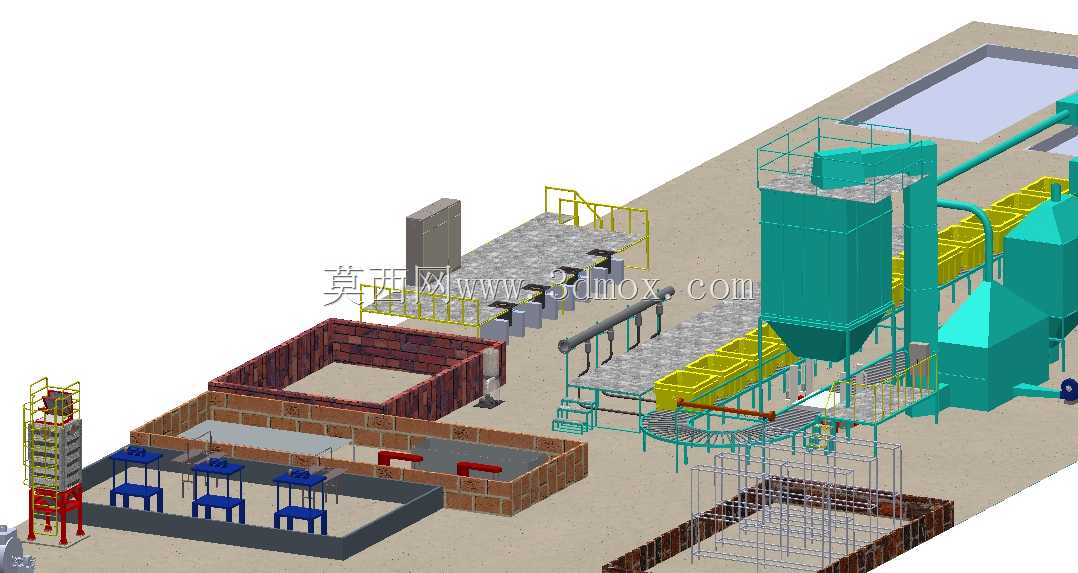

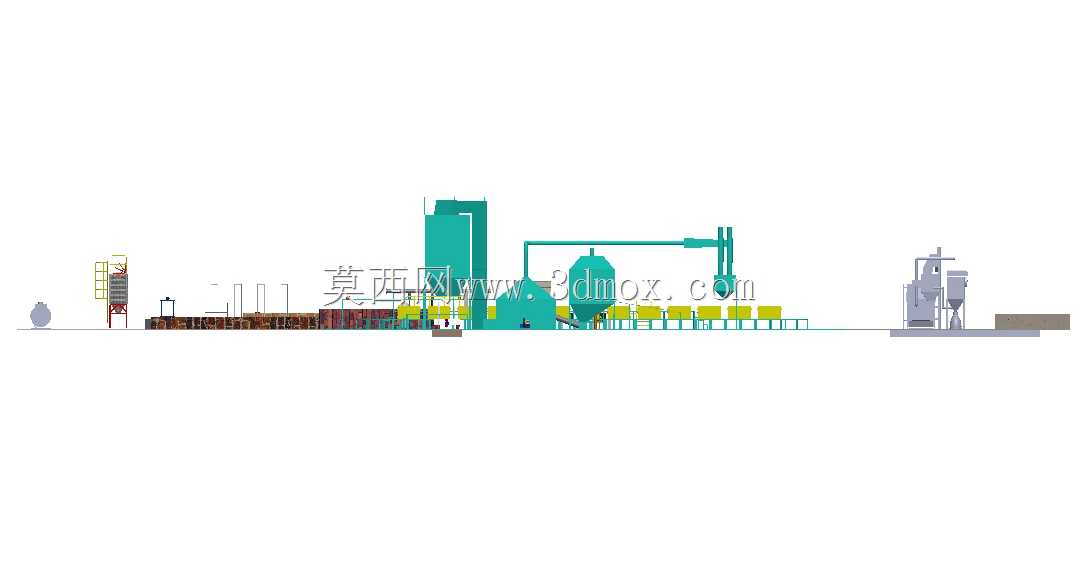

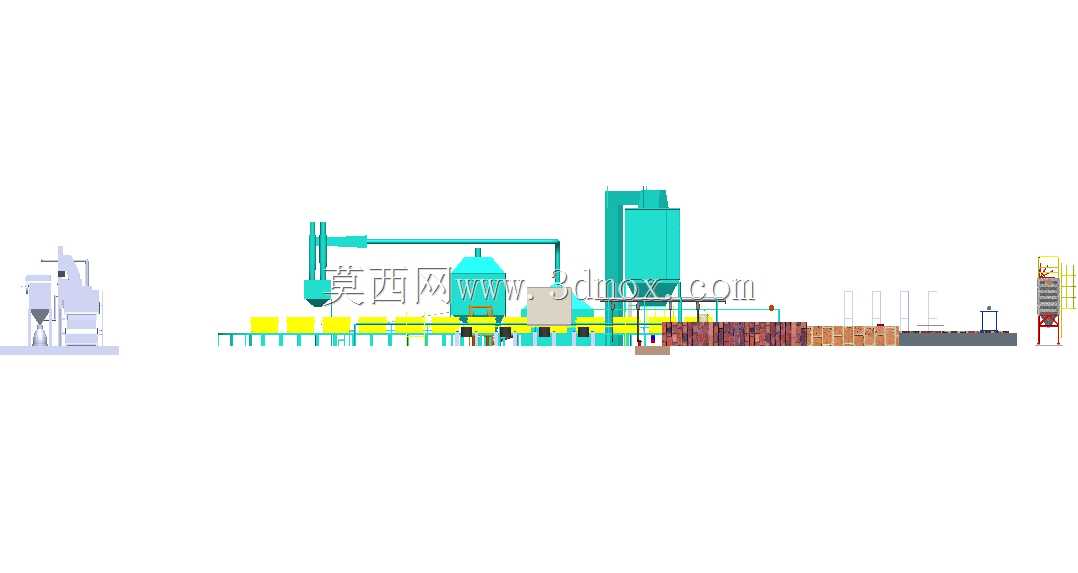

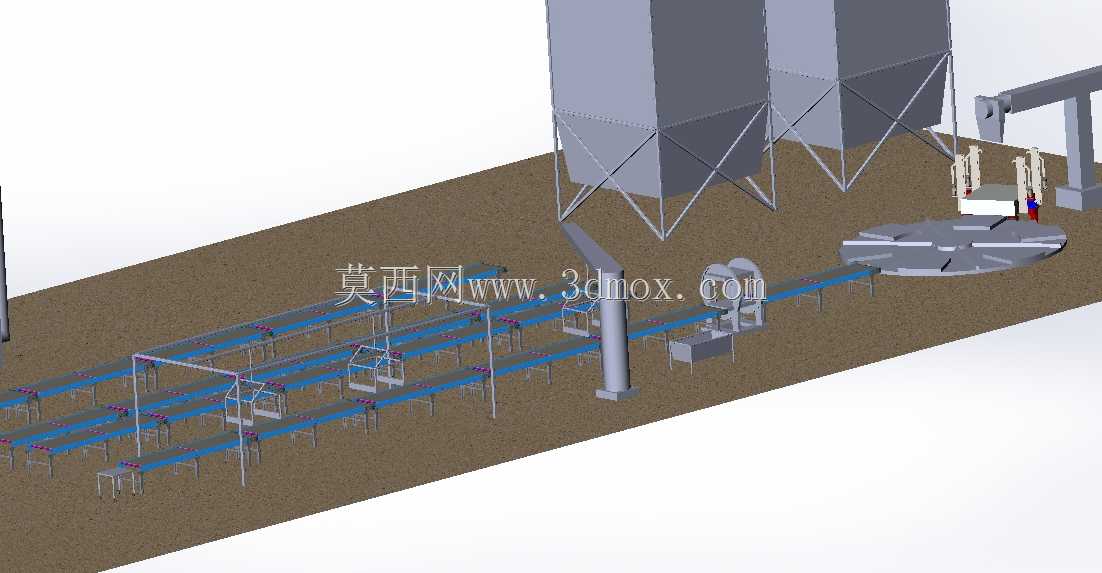

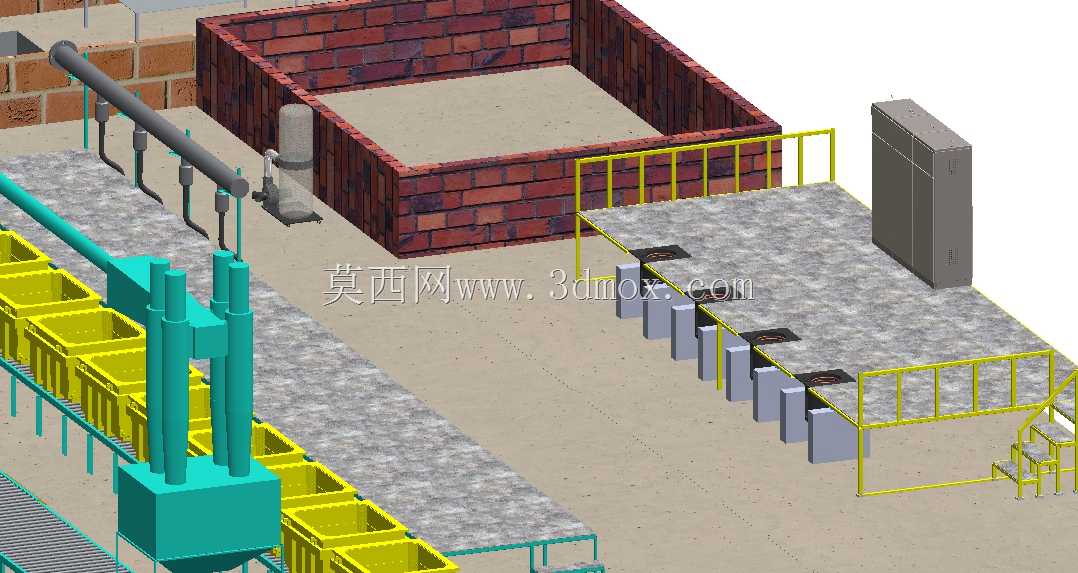

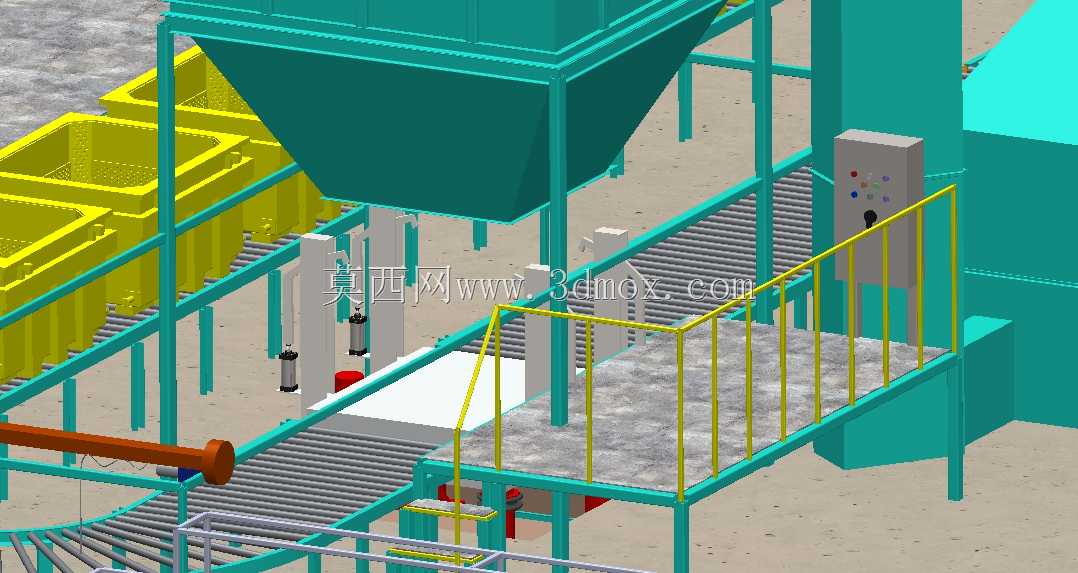

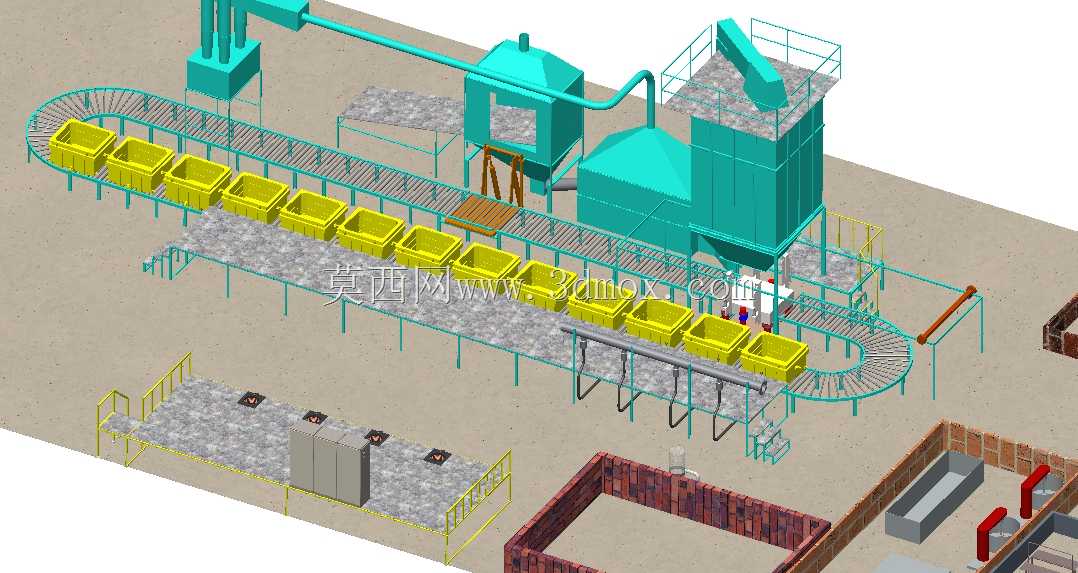

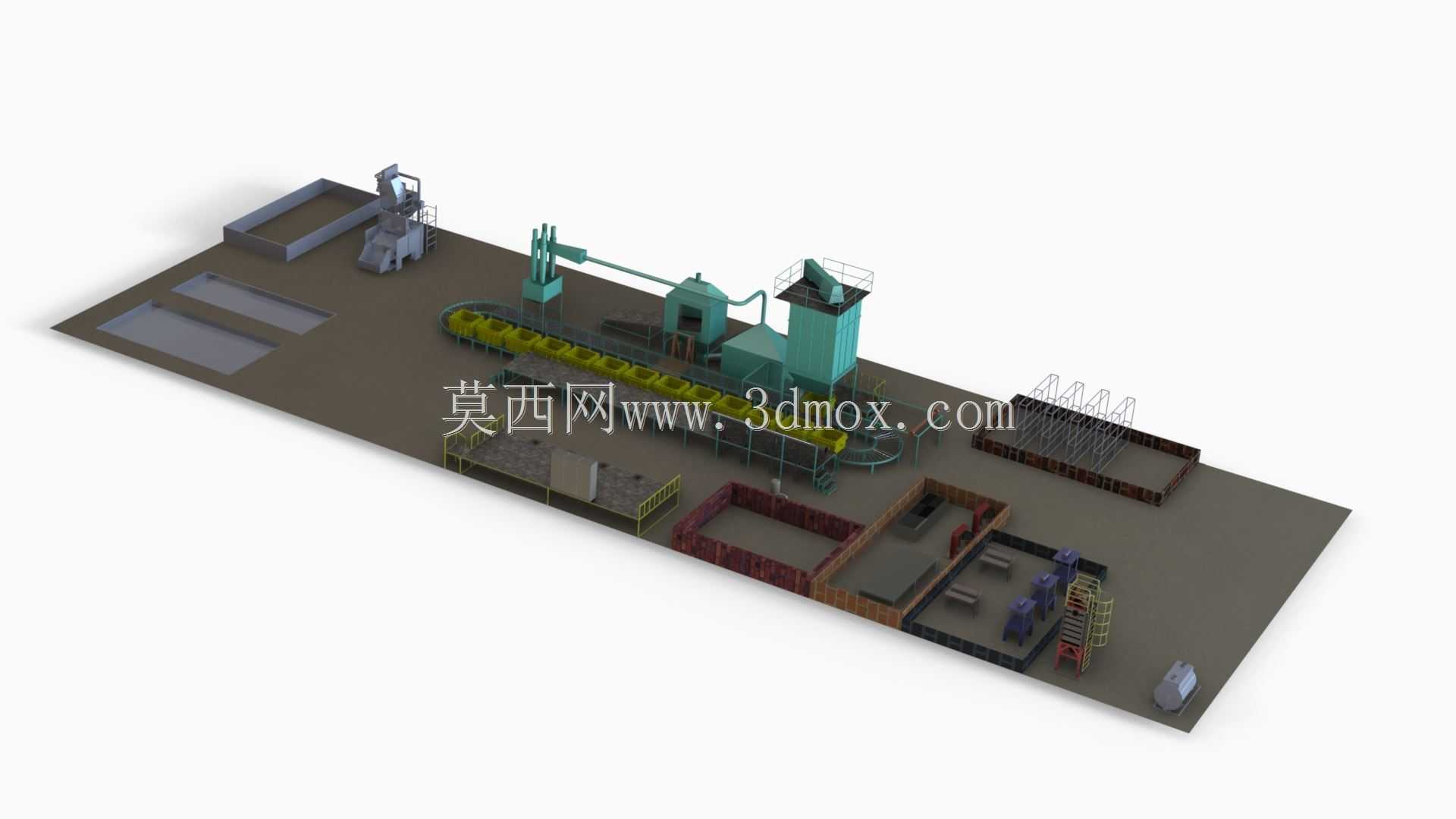

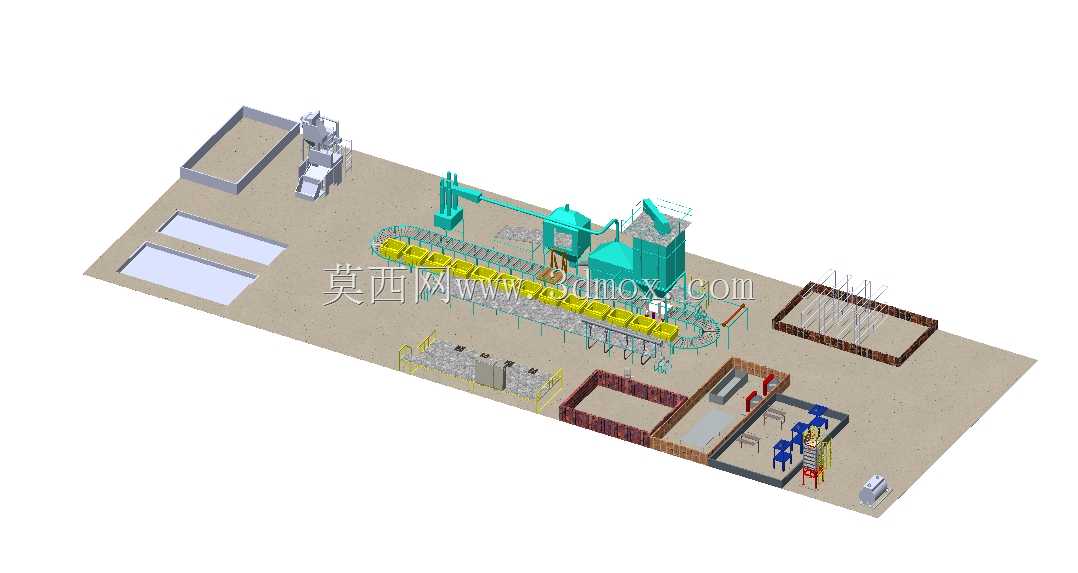

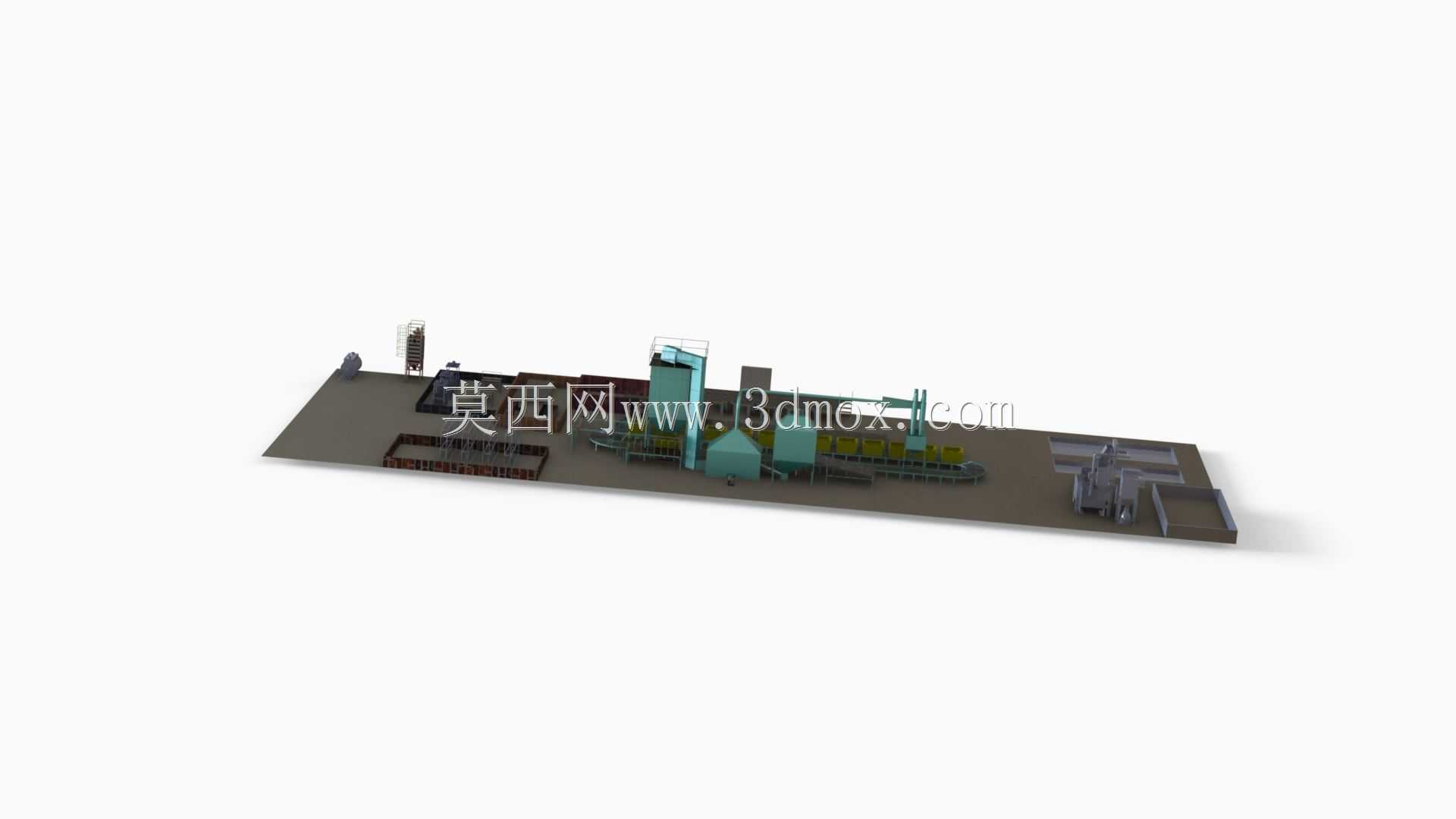

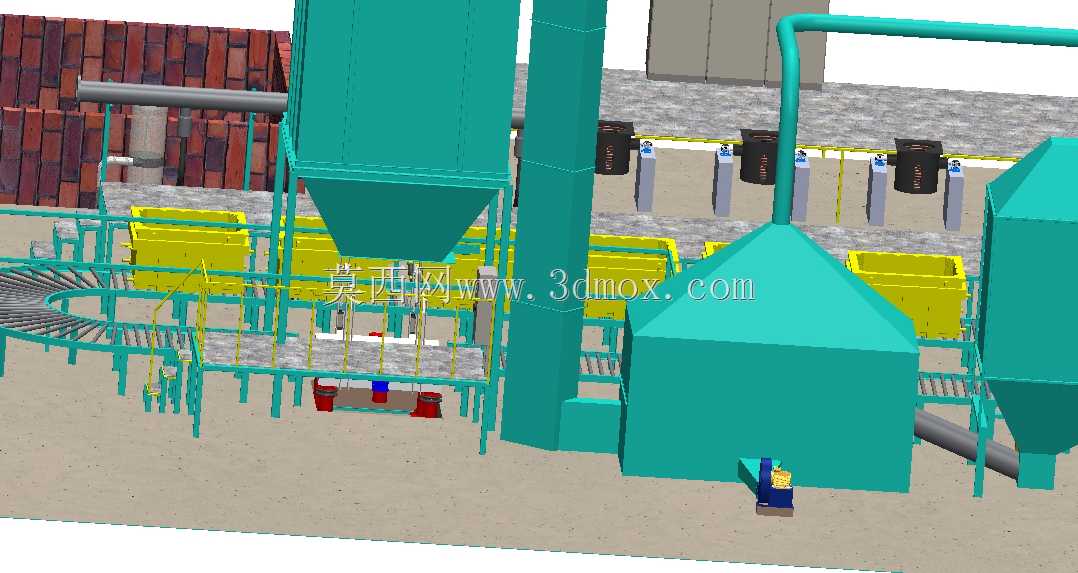

这套三维设计完整还原了年产能三千吨级消失模铸造生产车间的全流程产线布局，覆盖从白模成型、涂料涂覆、干砂埋箱、负压浇注到落砂清理的全工序作业场景，可直接用于中小型铸造企业的新车间规划、旧产线技改的方案推演，帮助生产管理者在产线落地前梳理各工序的物料流转路径，规避工位排布冲突、物流路线交叉等实际投产中容易出现的问题。设计过程中严格遵循消失模铸造的工艺流转逻辑，按照工序作业顺序排布各功能单元：白模成型区设置在车间进料端，紧邻泡沫原料存放区，减少白模转运过程中的磕碰变形风险；涂料涂覆与烘干工位衔接白模区，配置悬挂转运轨道衔接后续工序；造型埋箱工位布置在产线中段，配套砂处理系统实现干砂的循环输送、筛分与冷却，减少型砂转运的无效路径；负压浇注工位紧邻埋箱区，预留足够的钢水包转运安全通道，同时配套烟气收集装置的安装空间；落砂、清理与成品暂存区设置在车间出料端，配套旧砂回流通道连接砂处理系统，形成完整的闭环生产物流。所有设备的排布均预留了符合安全生产规范的操作空间与检修通道，主物流通道宽度满足叉车双向通行要求，各工位旁预留了工件临时存放区域，避免生产过程中工件堆放占用通行空间。产线整体采用直线结合环形的排布方式，将砂箱循环轨道设置在产线核心位置，让填砂、振实、浇注、冷却、落砂的工序流转沿着环形轨道完成，大幅减少砂箱的空程转运距离；配套的除尘系统、砂处理塔等高大设备集中布置在车间侧方区域，避免遮挡车间采光与操作视野，同时预留了管线排布的共用桥架位置，减少后期管线施工的改造成本。各功能区的边界划分清晰，生产区与辅助作业区之间设置明确的分隔，既保证生产流程的顺畅连贯，也为后续产能扩容预留了设备加装的空间，能够适配多品种小批量铸件的柔性生产需求，帮助企业在投产前完成产线产能、物流效率、安全间距的全方位校验。
