LVM铸造工艺用叶轮成型模具结构

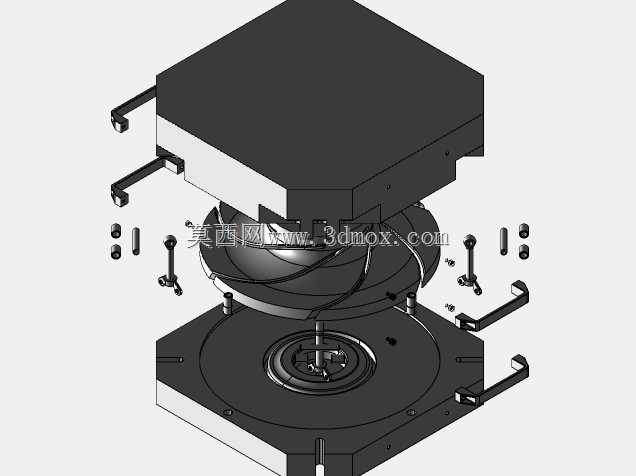

　　这套模具针对LVM铸造工艺的叶轮成型需求开发，核心服务于小批量高精度叶轮铸件的生产场景，适配低压真空熔模铸造的工艺特性，解决传统砂型铸造叶轮叶片成型精度不足、表面质量差、后续加工余量过大的痛点。在实际生产场景中，这类模具主要用于离心式泵体、小型涡轮增压器、工业通风设备的闭式叶轮毛坯生产，这类叶轮普遍存在叶片曲面扭曲度大、流道截面狭窄、壁厚均匀性要求高的特点，常规开式模具无法完整成型叶片间的封闭流道结构，这套模具采用多块活块组合的分型设计，能够在开模过程中依次抽出流道成型镶块，避免叶片部位出现拔模拉伤，保证铸件流道的完整度。从设计思路层面，整套模具的分型面选择完全贴合叶轮的轴向分型基准，将轮毂中心作为主分型定位基准，

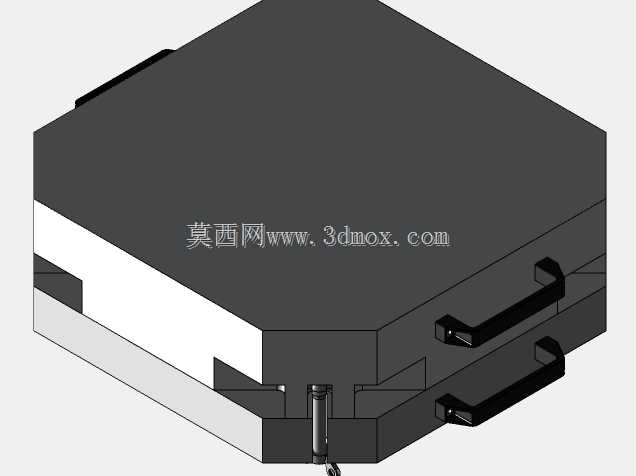

　　叶片部位的成型镶块采用随形拆分设计，每一块镶块的拔模方向都对应叶片的曲面法向偏移3°-5°的拔模斜度，既保证镶块可以顺利从凝固后的铸件中脱出，又不会在叶片表面留下过深的分型合模痕迹，减少后续铸件打磨的工作量。模具的浇注系统设置在叶轮轮毂的下端面，采用底注式浇注结构，配合LVM铸造的真空负压环境，金属液可以平稳充型，避免叶片薄壁处出现卷气、冷隔缺陷，同时浇注系统的补缩通道直接对准轮毂厚大部位，利用金属液的顺序凝固实现自补缩，减少轮毂内部的缩松缺陷。从安装边界与尺寸适配来看，这套模具的外框尺寸适配常规台式低压铸造机的工作台安装孔位，模架整体采用方形定位止口设计，合模时的定位精度可以控制在0.02mm以内，

　　避免合模错位导致的叶轮叶片壁厚不均问题；模具的活块抽出行程控制在120mm以内，适配常规小型铸造设备的开模行程，不需要额外加装长行程抽芯机构即可完成全部脱模动作，降低生产现场的设备改造成本。在功能特性上，模具的型腔表面做了氮化处理，表面硬度达到HRC52以上，可以承受高温金属液的长期冲刷，单次修模前的使用寿命可以达到800-1000模次，满足中小批量叶轮铸件的生产需求；模具的排气槽设置在每片叶片的成型镶块分型面上，排气槽深度控制在0.08mm，既可以顺利排出型腔内部的空气，又不会让金属液渗入排气槽形成飞边，减少后续清理工作量。实际生产验证中，使用这套模具生产的叶轮铸件，叶片轮廓度偏差可以控制在0.15mm以内，

　　流道表面粗糙度可以达到Ra6.3，铸件只需要对轮毂端面和中心安装孔做少量机加工即可投入使用，相比传统砂型铸造的叶轮，后续机加工工时可以减少40%以上，同时叶片的型线精度更高，叶轮运转时的动平衡性能更好，能够有效降低泵体或涡轮设备运转时的振动和噪音。在模具的结构细节上，所有活块与模架的配合面都采用了锥面定位结构，配合锥度为1:20，反复合模抽芯的过程中不会出现定位间隙累积，保证长期生产的铸件尺寸稳定性；模具的顶出机构采用均匀分布在轮毂外圈的6根顶杆，顶出力均匀作用在铸件的厚大部位，避免顶出过程中铸件出现变形或顶裂问题，顶杆的配合间隙控制在0.03mm，既可以保证顶杆顺畅滑动，又不会出现金属液窜入顶杆孔的问题。针对LVM铸造的工艺特点，模具还设置了专门的真空抽气接口，直接与型腔内部的排气通道连通，在浇注前可以快速抽出型腔内的残留空气，进一步降低铸件出现气孔缺陷的概率，适配不同牌号铝合金、不锈钢材质的叶轮铸造需求，不需要对模具主体结构做大幅改动，只需要调整浇注系统的浇口尺寸即可适配不同材质的浇注温度和流动性要求。
