注塑成型无叶片风扇结构设计方案

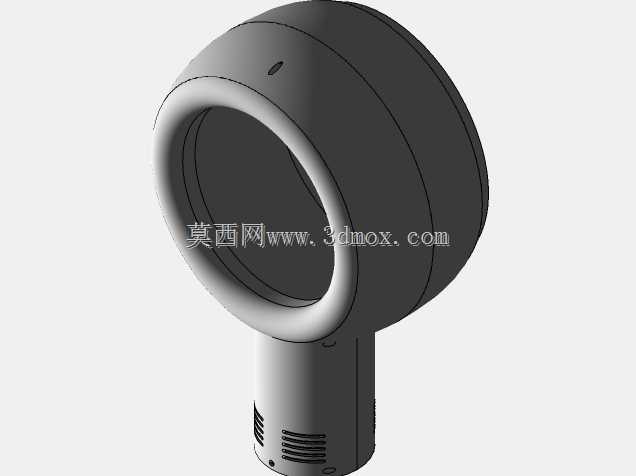

　　日常桌面送风、工位局部降温场景中，传统带叶风扇存在叶片积灰难清理、外露旋转部件有安全隐患、出风生硬体感差的问题，这款适配注塑工艺的无叶片风扇结构，正是针对民用小家电批量化生产需求开发的结构方案。从功能实现逻辑来看，该结构将涡轮送风组件内置在手柄段的腔体内，气流通过基座内部的流道增压后，从环形头部的窄缝出风口均匀送出，通过康达效应带动周边空气流动形成持续柔和的风场，相比同功率传统风扇，出风覆盖范围更广，且没有外露旋转部件，日常使用时即便肢体靠近出风环也不会发生剐蹭风险，适配桌面办公、儿童房使用等对安全要求较高的场景。设计阶段优先考虑注塑成型的工艺可行性，整体拆分为环形出风前壳、环形后壳、手柄上壳、手柄下壳、底座端盖几个主要壳体零件，

　　所有壳体的拔模角度控制在1.5度到3度之间，避免出现倒扣结构无法直接脱模的问题，壁厚均匀设置为2.2mm，壳体连接处的卡扣位置做了局部加厚处理，防止注塑时出现缩痕、缺胶等缺陷，同时减少后续装配时的螺丝使用量，提升装配效率。环形出风段的内部流道做了平滑圆弧过渡，没有直角转折结构，既可以降低气流通过时的风阻与风噪，也能避免注塑时流道位置出现应力集中，提升零件成型后的结构强度。手柄段的表面设计了细密的横向防滑格栅，既可以作为内部涡轮组件的进风通道，也能提升手持移动时的摩擦力，格栅的缝隙宽度控制在1.2mm，防止异物进入内部触碰高速旋转的涡轮组件，同时格栅的筋位厚度均匀，避免注塑时出现熔接痕影响外观与结构强度。从安装边界尺寸来看，

　　环形出风头的外径控制在160mm，环形内壁的出风缝宽度为1.2mm，手柄段的直径为48mm，整体高度为280mm，放置在桌面时占用的投影面积仅为手掌大小，不会过多占用桌面办公空间，手柄内部预留了电机安装位、电路板固定槽与电池仓空间，可以根据产品定位选配有线供电或者内置充电电池的方案，适配不同使用场景的供电需求。结构设计时在环形头部与手柄的连接位置做了圆弧过渡加强筋，既可以提升两个部件连接的结构强度，避免跌落时连接位置断裂，也能优化内部流道的气流走向，减少气流在转角位置的紊流产生。壳体的所有拼接位置都设计了0.3mm的止口结构，装配后可以实现紧密贴合，既可以避免气流从拼接缝隙泄漏影响送风效率，

　　也能防止日常使用时液体泼溅渗入内部损坏电路组件。出风环的内壁做了微弧面导向设计，让送出的气流可以沿着环壁向前扩散，形成更均匀的锥形风场，避免直吹人体产生的生硬感，长时间使用也不会出现体感不适的问题。手柄底部的端盖设计了旋转卡扣结构，不需要额外工具就可以拆卸，方便后期清理进风格栅位置积累的灰尘，端盖上预留了防滑胶圈的安装槽，放置在光滑桌面时可以提升摩擦力，避免风扇运行时的振动导致设备移位。整个结构的所有零件都适配常规注塑模具的设计要求，不需要特殊的抽芯或者斜顶结构就可以实现批量生产，零件的装配公差控制在±0.1mm，装配后壳体之间的缝隙均匀，外观面没有明显的拼接痕迹，满足民用消费电子产品的外观品质要求。内部的电机固定位设计了减震胶圈安装槽，可以缓冲电机高速旋转时产生的振动，降低整机运行时的噪音，提升使用体验。进风格栅的位置在手柄段的下半部分，距离桌面放置面有20mm的高度，避免放置在桌面时被纸张、桌面杂物遮挡进风通道，影响送风效率。
