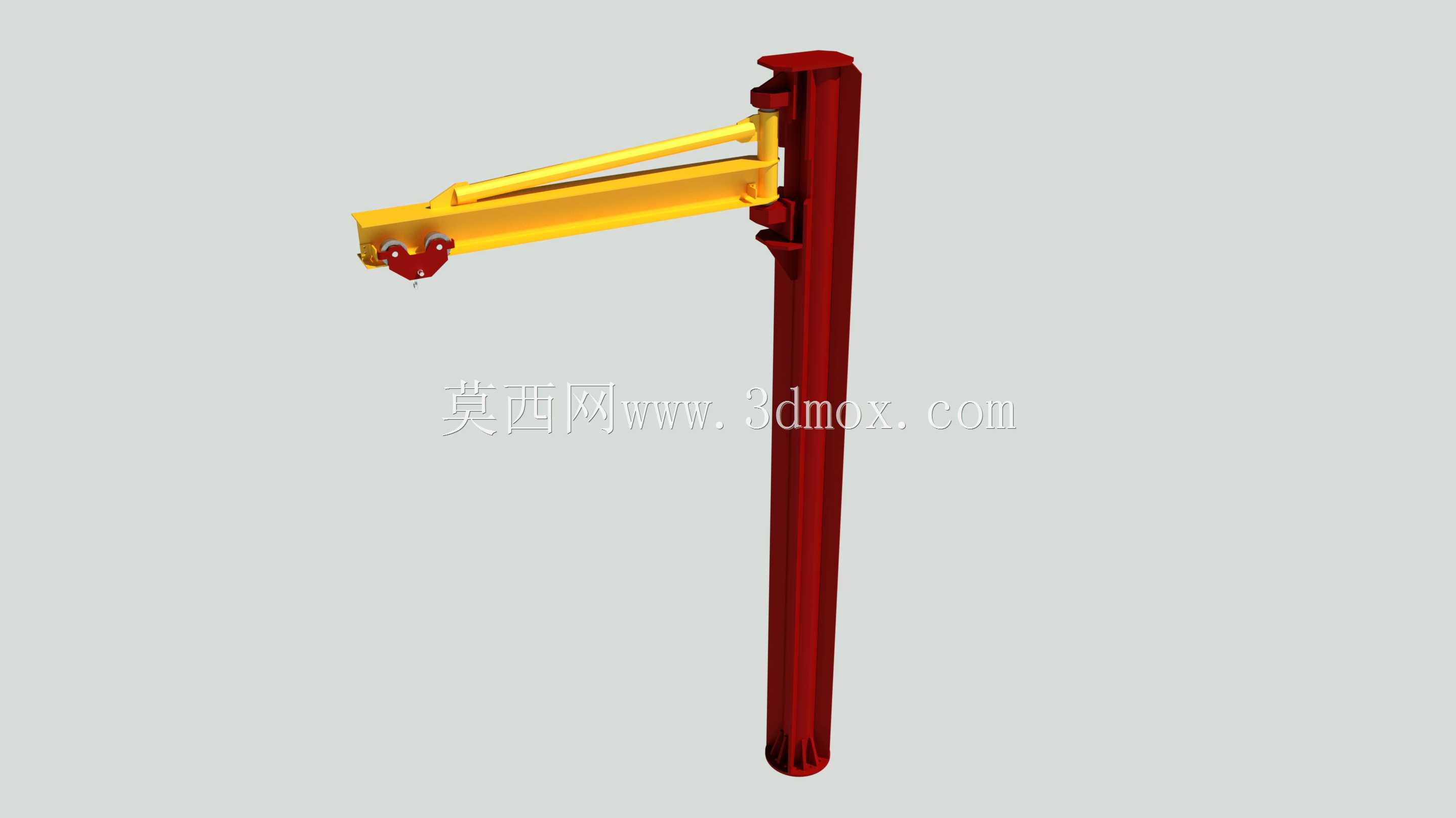

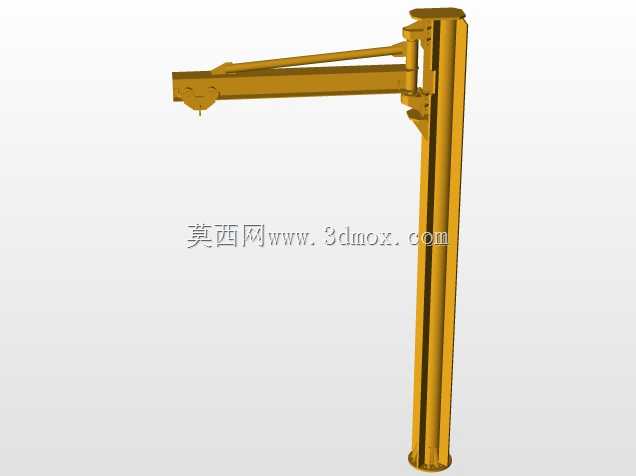

起重作业设备三维结构设计方案

　　在厂房内重型设备移位、港口散货装卸、建筑工地建材垂直输送这类场景里，起重设备的结构合理性直接决定作业效率与现场安全，这套三维结构在建模阶段就充分考虑了不同工况下的受力边界，没有照搬通用起重设备的框架，而是针对常见的中吨位吊装需求做了结构优化。从实际使用角度出发，起升机构的卷筒排布预留了足够的钢丝绳缠绕余量，避免大行程起升时出现跳绳、乱绳问题，滑轮组的倍率设置兼顾了起升速度与额定载荷的平衡，既不会因为倍率过高导致空载起升速度过慢影响作业节奏，也不会因为倍率不足让卷扬机构承受过大载荷缩短使用寿命。行走机构的轮距设计参考了常规厂区作业通道的宽度限值，轮压取值按照最不利工况下的偏载载荷计算，确保在单侧吊重偏移15%的情况下，

　　行走轮依然不会出现轮压过载导致的轨道变形问题。结构件的连接位置全部采用铰制孔螺栓配合定位销的组合设计，既方便现场拆装转运，也能避免长期受交变载荷作用出现连接松动，主梁的截面形式选用了箱型梁结构，腹板的加劲肋排布按照剪力分布规律做了疏密调整，在弯矩最大的跨中位置适当加密加劲肋，在剪力较大的支座位置增加横向加劲板，在保证整体刚度的前提下尽可能降低结构自重，减少行走机构的负载。设计过程中特意校核了不同幅度下的整机稳定性，支腿的伸出长度设置了三个可调档位，对应不同的作业半径需求，每个档位都设置了机械锁止结构，避免作业过程中支腿意外回缩。安装边界方面，整机的最小转弯半径参考了常规厂区道路的转弯半径要求，

　　顶部的起升高度限位器安装位置预留了足够的安全距离，避免吊钩冲顶，电气布线的走线槽全部沿着主梁内侧布置，既不会被吊装物料剐蹭，也方便后期检修维护。针对户外作业场景，结构件的外露面都预留了防腐涂层的安装间隙，连接位置的缝隙做了密封设计，避免雨水渗入导致锈蚀。操作室的视野范围经过反复调整，操作人员坐在操作位上可以无遮挡观察到吊钩的作业范围以及支腿的支撑状态，减少视觉盲区带来的作业风险。制动系统采用了工作制动与安全制动双重设计，工作制动用于常规的起升、行走停机，安全制动在失电或者载荷超限的情况下会自动锁止机构，避免溜钩、溜车问题。这套结构在建模时所有配合面都预留了合理的加工公差，装配间隙按照机械设计手册的推荐值选取，

　　既不会因为间隙过小导致装配困难，也不会因为间隙过大出现机构晃动。钢丝绳的导向装置做了圆弧过渡处理，避免钢丝绳在换向过程中出现硬弯折，延长钢丝绳的使用寿命。吊钩组的滑轮设置了防脱绳挡板，挡板与滑轮轮缘的间隙控制在钢丝绳直径的三分之一以内，防止作业过程中钢丝绳脱出滑轮槽。整机的重量分布经过反复调整，确保空载状态下各个支腿的反力差值控制在10%以内，避免长期偏载导致结构变形。对于需要频繁拆装转运的场景，各个大部件的连接位置都设置了吊装吊点，吊点的位置经过重心校核，吊装时部件可以保持水平状态，方便现场组装。
