石油天然气工厂立式工艺处理装置结构

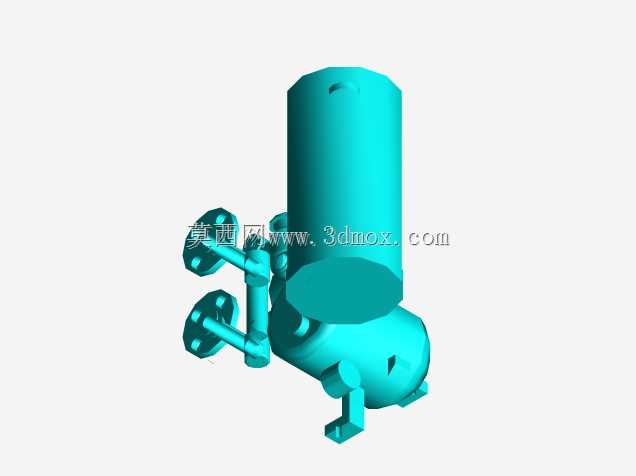

　　在油气田地面工程、炼化厂预处理工段的三维布局设计中，这类集成式工艺处理单元是衔接井口来液与后续分馏、存储环节的核心设备，日常承担着油气水三相初步分离、来液稳压缓冲、杂质粗滤的核心作用，区别于独立布置的单体储罐与机泵，该装置将立式缓冲罐体、卧式动力输送腔、多路进出料管路、带法兰连接端的工艺支管做了集成化整合，能大幅缩减现场安装的管线排布工作量，降低撬装站点的占地空间。从结构设计逻辑来看，上部立式圆柱罐体采用等径直筒结构，顶部预留的弧形缺口是为了匹配现场安装的安全阀、压力表等仪表接口，罐体下部采用弧形封头与下部卧式腔体做连通焊接，避免直角结构带来的介质滞留死角，减少含硫油气介质在边角处的沉积腐蚀风险。

　　下部卧式腔体作为介质导流与动力衔接的过渡段，侧面伸出的三组带法兰接口的支管，分别对应来料输入、净化后介质输出、排污泄压三个工艺流向，法兰端面的螺栓孔位完全匹配石化行业常用的PN16压力等级法兰标准，安装时无需额外做转接件加工，直接与现场工艺管线对接即可完成管路连通。腔体底部设置的三个支脚结构，分别布置在卧式腔体的前端、中部、后端位置，支脚底部预留的安装孔位可直接通过膨胀螺栓固定在撬装底座的型钢梁上，安装时需要注意支脚的水平度偏差控制在千分之二以内，避免设备运行时因倾斜导致内部介质流态紊乱，影响分离缓冲效果。从安装边界尺寸来看，上部立式罐体的高度约为下部卧式腔体直径的2.2倍，整体设备的外接管路最外侧突出距离为罐体直径的1.5倍，

　　在做厂区三维布局时，需要在设备四周预留至少800mm的检修操作空间，尤其是带法兰接口的管路侧，要预留足够的法兰拆装、阀门操作的作业面，避免后期运维时出现操作空间不足的问题。在实际建模过程中，这类装置的结构还原需要重点关注管路的走向角度，所有支管与主腔体的连接位置都做了圆弧过渡处理，避免直角焊接带来的应力集中问题，同时法兰端面的密封面结构、螺栓孔的圆周排布位置都需要严格对应行业标准，不能随意更改孔位间距，否则会导致现场安装时法兰无法对位。设备表面的防腐涂层采用石化行业常用的环氧富锌底漆加聚氨酯面漆的配套方案，建模时的外观色彩匹配现场常用的工艺设备涂装色，方便在三维厂区漫游校验时快速识别该类工艺处理单元的位置。

　　在油气处理场站的实际运行中，这类集成装置的处理能力匹配中小型井口站点的日处理量需求，上部罐体的容积可满足15-20分钟的来液缓冲量，能有效抵消井口来液的压力波动，避免下游机泵出现抽空、气蚀等问题，下部卧式腔体内可根据工艺需求加装过滤组件、导流板等内件，实现来液的粗过滤与流态整理，减少杂质进入下游精密设备造成的磨损。建模时还需要注意支脚的承重结构设计，三个支脚的截面尺寸需要匹配设备满液状态下的总重量，支脚与腔体连接的位置做了加强筋处理，避免设备吊装、运行过程中出现支脚变形、焊缝开裂的问题。在做管路应力分析时，外接法兰位置需要考虑管线热胀冷缩带来的位移量，必要时可在支管段加装软连接结构，降低管路应力对设备本体的拉扯损伤。
