剖分式带座滑动轴承座三维结构设计

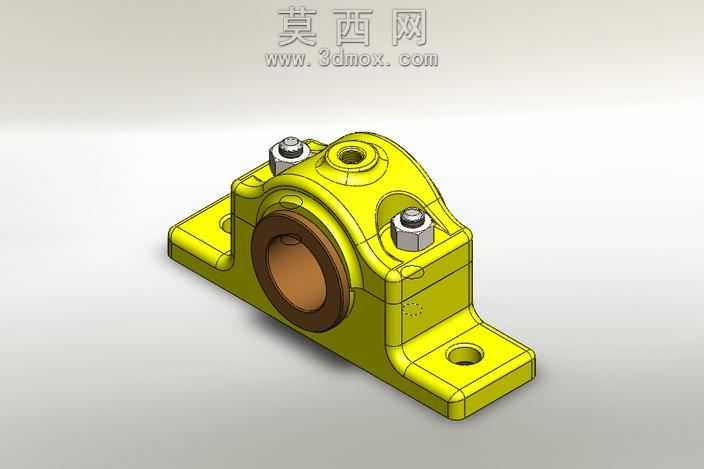

本作品为剖分式带座滑动轴承座的三维参数化设计成果，建模过程严格遵循机械设计手册中滑动轴承座的相关规范，采用自顶向下的建模思路完成整体结构搭建。建模阶段首先绘制底座的安装基准草图，通过拉伸特征生成带安装孔的菱形底座结构，底座两侧的安装沉孔经过精确尺寸约束，保证实际安装时螺栓可顺利穿过并完成固定。轴承座主体采用上下剖分的对合结构，上盖与底座通过定位止口实现精准对位，两侧的螺栓连接柱预留了标准六角螺栓与防松垫圈的安装空间，建模时对螺栓头的贴合面做了平面度约束，避免装配时出现干涉问题。轴承内圈采用铜合金材质的轴瓦结构，建模时单独拆分轴瓦零件，与轴承座主体做过盈配合的装配约束，轴瓦内孔做了光滑曲面处理，模拟实际工况中与转轴配合的接触面。上盖顶部设计了注油杯安装孔，孔位内部做了通油道结构，可直通轴瓦内表面，满足运转过程中的润滑需求。渲染阶段为不同零件分配了对应材质：轴承座主体采用铸钢材质，添加了细微的铸造纹理与哑光黄漆效果，还原工业产品的真实涂装质感；轴瓦部分采用锡青铜材质，调整金属粗糙度参数呈现铜质零件的半哑光金属光泽；连接螺栓与螺母采用镀锌钢材质，添加轻微的反光效果区分于主体铸件；注油杯部位采用发黑处理的金属材质，细节处还原标准件的外观特征。结构设计上充分考虑了实际使用的拆装便利性，上下剖分的结构无需拆卸轴端的其他传动零件即可完成轴承的更换与维护，底座的加强筋结构在不增加整体重量的前提下提升了支撑刚性，避免承载时出现底座变形问题。整体装配过程中对所有配合面做了干涉检查，确保各零件之间无多余重叠，运动预留间隙符合机械装配公差要求，注油通道的连通性经过模拟验证，可保证润滑油顺利到达摩擦接触面。
