带轴支撑功能的分体式枕块三维结构

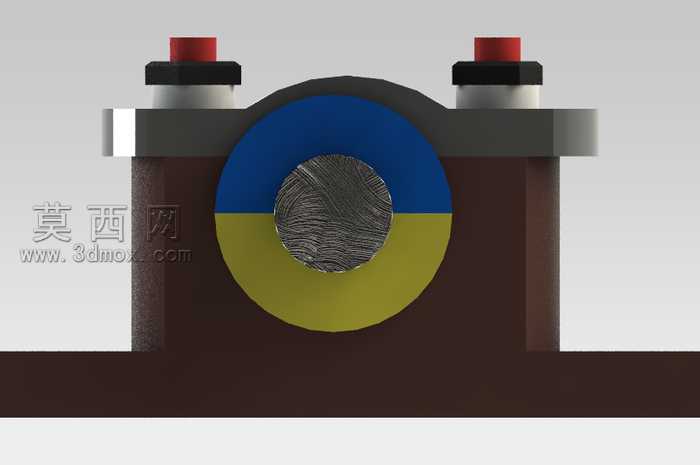

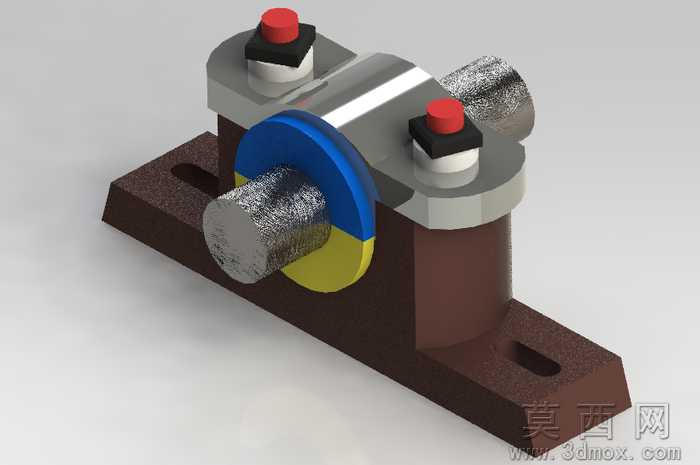

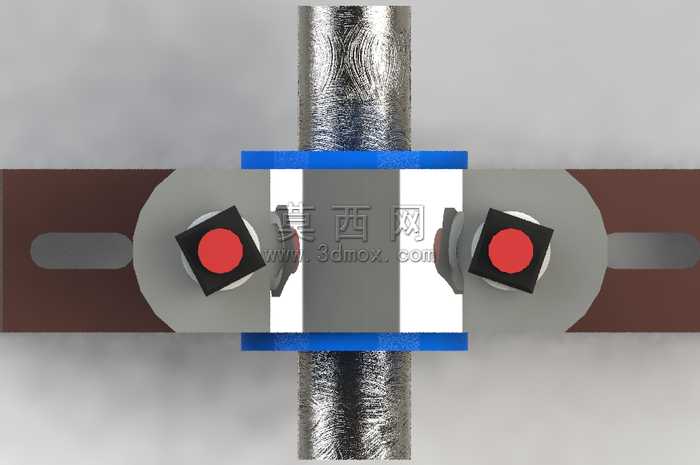

该枕块三维模型采用SolidWorks软件完成全参数化建模，整体遵循机械支撑类零件的设计规范，还原了枕块作为旋转轴支撑构件的完整结构特征。建模过程中首先搭建底部安装基座的轮廓，基座采用带安装腰型孔的板式结构，两个对称分布的腰型孔可适配安装位置的微调需求，基座表面做了平整化处理，边缘设置工艺倒角避免应力集中。基座上方的支撑主体采用立式承托结构，顶部设置两个对称的锁紧压块，压块配套红色锁紧旋钮与黑色定位垫片，可实现对穿装转轴的径向锁紧固定，压块与主体的配合面做了贴合度优化，保证锁紧后转轴不会出现径向窜动。穿轴区域设置了蓝黄双色的限位挡环结构，挡环与转轴配合面做了同轴度约束，可限制转轴的轴向位移，转轴部分采用金属纹理的材质渲染，还原了金属轴类零件的表面质感。材质渲染阶段，基座与支撑主体采用铸铁类哑光棕褐色材质，还原铸件的粗糙表面质感；锁紧压块采用亮面金属银材质，红色旋钮采用哑光工程塑料材质，蓝黄挡环分别采用高饱和度的工程塑料配色，不同材质的区分让模型结构层次清晰，各部件的功能属性一目了然。结构设计上充分考虑了枕块的实际使用场景，整体结构拆分合理，各部件之间的装配关系清晰，既保证了支撑结构的刚性，也兼顾了转轴拆装的便捷性，锁紧结构的设计可适配一定直径范围内的转轴安装，腰型安装孔可兼容不同的安装基面孔位，整体模型的结构细节完全符合实际工业生产中枕块的设计要求，可作为机械传动系统中轴系支撑结构的设计参考，也可用于机械原理教学中的支撑结构演示。
