加齐博树冠仿生空间桁架支撑结构

　　在户外景观遮阳、公共休闲区顶盖、小型展陈空间穹顶这类应用场景里，这类仿生树冠形态的空间桁架结构，相比传统平顶或规则拱顶，有着更贴合自然视觉观感、受力路径更顺畅的实际优势。从实际使用层面看，这套结构的核心作用是作为顶盖的支撑骨架，上方可铺设透光耐力板、张拉膜或者防腐木面板，既能为下方区域遮挡直射阳光、阻隔小雨，又不会像封闭式顶盖那样带来压抑的空间感受，在城市公园休憩节点、商业街区外摆区、校园公共交流区这类场景中适配度很高。

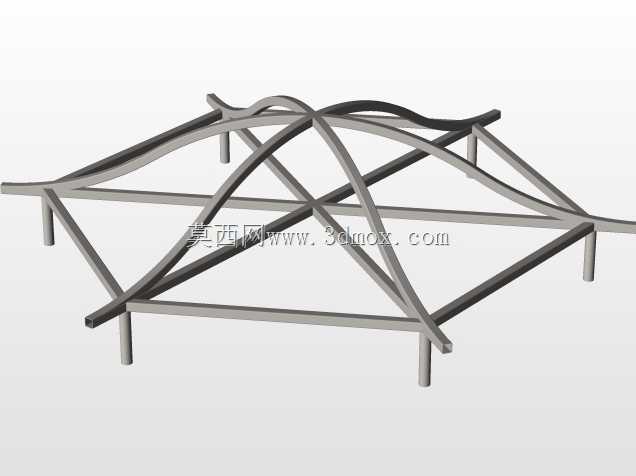

　　从功能特性上看，整个结构采用空腹桁架的杆件拼接逻辑，没有多余的实体围护构件，自身重量控制得比较好，对下部基础的载荷要求更低，同时交叉布置的主肋杆件顺着树冠曲面的曲率走向排布，不管是竖向的恒载、活载，还是侧向的风载，都能通过连续的杆件路径把力传导到四个角点的支撑立柱上，再传递到下部基础，应力分布相对均匀，不会出现局部杆件应力集中的问题。和常规的矩形网架不同，这套结构的上弦杆件做了自然的起拱弧度，交叉点的位置不是规则的网格等分，而是顺着树冠自然生长的枝桠走向做了偏移调整，视觉上更贴近真实树冠的枝桠交错感，不会像工业网架那样有生硬的机械感。

　　设计思路上，首先是确定下部的覆盖边界，整个结构的底部支撑边界为正方形，四个立柱分别布置在正方形的四个角点位置，立柱采用等截面圆管，垂直于安装地面，保证竖向传力的直接性。上弦的曲面生成参考了阔叶树树冠的自然垂拱形态，中心位置略高，向四个边方向逐步降低，同时在四个边的中点位置做了微微上翘的曲线处理，避免直边带来的生硬感。主肋杆件一共八根，从四个角柱位置出发，两两交叉延伸到对边的不同位置，形成类似树冠主枝的支撑脉络，次肋杆件则连接在主肋的交叉节点之间，顺着曲面的曲率做平滑过渡，所有杆件的连接节点都采用相贯线切割处理，保证杆件对接的贴合度，现场安装时可以直接在节点处焊接或者用螺栓球转接，不需要额外做复杂的节点连接件。

　　从安装边界的角度考虑，这套结构的底部安装尺寸适配常见的中小型休闲区覆盖需求，四个立柱的安装点位需要保证在同一水平面上，基础可以采用独立混凝土墩，预埋钢板和立柱底部的法兰盘对接，安装时需要先定位四个角柱的垂直度，再从下往上依次拼装主肋、次肋杆件，每拼装一段都要校核曲面的曲率偏差，避免最终成型的曲面出现局部凹陷或者凸起。因为所有杆件都是直线型构件，不需要做弯弧加工，只需要在切割时控制好相贯线的角度，加工难度比双曲面壳体结构低很多，运输时也可以把杆件打散打包，到现场再拼装，适合远距离运输后快速施工的项目。另外，结构的杆件截面选择上，主肋采用稍大规格的矩形管或者圆管，次肋采用小一级的同截面型材，保证受力主次分明，同时外露的杆件表面可以做氟碳喷涂或者热镀锌处理，适应户外的潮湿、紫外线照射环境，延长整体的使用周期。在实际选型时，如果需要更大的覆盖跨度，可以按比例放大杆件截面，同时在边部增加横向联系杆，提升整体的抗侧刚度，如果是用于室内展陈场景，也可以缩小整体尺寸，搭配轻质的装饰面板，作为室内空间的艺术装饰构架使用。
