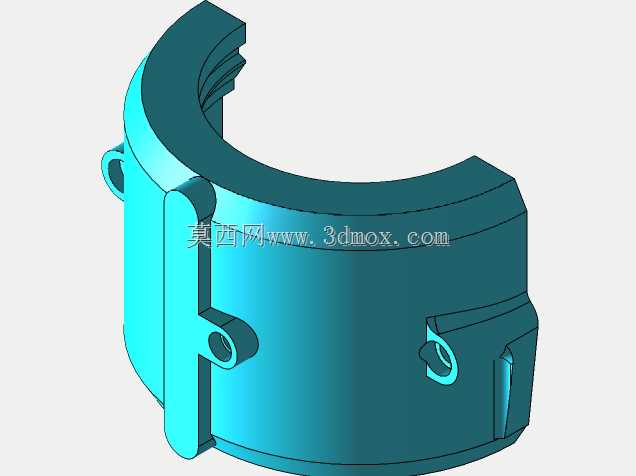

对开式普卢默轴承座三维结构设计

项目分类:轴承座 发布时间:2022-04-11 ID:609208
  • 对开式普卢默轴承座三维结构设计

  能抵消长轴运行中产生的挠曲变形、安装时的少量对中误差,座体的内孔公差按照过渡配合设计,既保证轴承外圈安装后不会出现跑圈打滑,又能让轴承外圈在座孔内有微小的游动余量,适配轴系受热后的轴向伸长,避免轴承出现附加轴向载荷。座体两侧的吊耳结构不是装饰性设计,是专门为重型部件吊装预留的,这类轴承座单重往往在几十公斤以上,现场安装时通过吊耳穿装吊具,能保证起吊过程中座体保持水平,不会磕碰轴颈或者轴承密封件。合箱面的定位结构采用止口配合,上下半座合装时能自动对齐中心,不需要反复调整同轴度,连接螺栓的布置避开了轴承载荷的主要传力路径,螺栓只承担合箱的预紧力,轴承传递的径向载荷直接通过下半座的厚实筋板传递到安装基础,避免螺栓受剪出现断裂失效。在矿山输送、冶金轧线、大型风机传动这类重载长轴系的布置场景里,整环式轴承座的装配缺陷一直是现场运维的痛点——长轴往往带着多组预装叶轮、联轴器,整环座穿装时要么需要拆解轴上零件,要么要预留极大的轴向操作空间,遇到轴系已经完成初步对中的检修场景,拆装一次的工时成本极高。这款对开式普卢默轴承座的设计,核心就是解决这类场景下的装拆难题,结构上采用上下半座剖分的形式,合箱面沿着轴承孔的水平中心面切开,不需要挪动轴系的轴向位置,也不用拆解轴上已装配件,只要拆开上半座就能完成轴承的更换、间隙调整,大幅压缩重载设备的运维停机时间。从结构功能来看,座体的内孔是适配调心滚子轴承的安装位,这类轴承本身具备一定的角度补偿能力,

  在座体的侧面预留了润滑脂加注的接口位置,内部开有连通轴承滚道的油道,运维时不用拆开座体就能完成润滑脂补充,适配长期连续运行的工况需求。从安装边界来看,下半座的底部是平整的安装基面,上面开有两个对称的长条形安装螺栓孔,长孔的设计允许安装时在座体的轴向方向做少量位置调整,方便现场找正轴系的同轴度,安装基面的平面度要求控制在0.05mm以内,避免安装时座体出现翘曲,导致轴承孔变形卡滞轴承。座体的轴向宽度要匹配所选轴承的宽度加上两侧密封件的安装空间,设计时特意在轴承孔的两端预留了密封槽位,可以安装毡圈密封或者骨架油封,阻挡外界的粉尘、水汽进入轴承内部,同时防止轴承内的润滑脂泄漏,适配多粉尘、潮湿的工业现场环境。

  设计过程中首先要确定的是轴承孔的中心高,这个尺寸直接关联轴系的中心高度,要和配套设备的输入输出轴中心高匹配,中心高的公差控制在正负0.1mm以内,避免轴系出现高低方向的对中偏差。座体的壁厚按照等强度原则设计,轴承孔下方的承载区域壁厚最大,往两侧安装边位置逐渐过渡减薄,既保证整体的刚性,不会在重载下出现座体变形导致轴承抱死,又能控制整体重量,减少材料浪费。合箱面的螺栓规格按照轴承额定动载荷的1.2倍来选取预紧力,保证运行过程中上下半座不会出现分离错位,螺栓孔的位置做了沉头设计,螺栓安装后头部不会突出座体表面,避免和周边的防护罩、管线产生干涉。另外在座体的两端还设计了轻微的挡边结构,用来限制轴承外圈的轴向位置,

  防止轴承在受到轴向冲击时出现窜动,挡边的高度不超过轴承外圈的厚度,不会影响轴承的安装拆卸。这类剖分式普卢默轴承座和整体式轴承座相比,虽然加工时需要额外加工合箱面、做配对定位,加工工序更多,但在重载长轴系的应用场景里,全生命周期的运维成本要低很多,尤其是在设备空间紧凑、轴上零件多不便于拆解的场合,这种结构的优势非常明显。建模过程中需要特别注意合箱面的止口配合公差,上下半座的止口要做间隙配合,间隙控制在0.02-0.04mm,既能方便合装,又不会出现中心错位;轴承孔的加工要在上下半座合箱紧固后再进行镗孔,保证孔的圆度和圆柱度,建模时要把工艺要求的工艺凸台、退刀槽都考虑进去,避免后续加工时出现干涉。座体的所有棱边都做了圆角过渡,避免应力集中,尤其是承载区域的转角位置,圆角半径不小于5mm,防止重载下出现应力开裂。
