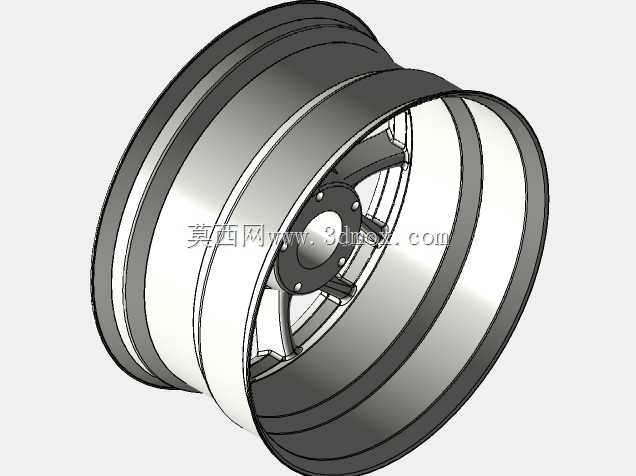

该轮辋模型对应乘用车常规配置的铝合金轮毂结构,建模过程完全还原量产件的实际装配逻辑与受力结构,可直接用于整车总装布置的干涉校验、行走系统匹配仿真以及改装轮毂的结构参考。从实际装车场景来看,这类轮辋主要适配家用乘用车型,承担轮胎安装定位、整车载荷传递、行驶过程中冲击缓冲的核心作用,日常行驶中需要承受起步、制动的扭矩输出,过坎、颠簸路面的径向冲击,以及转向过程中的侧向载荷,因此结构设计上的冗余量与应力分布合理性直接关系到行驶安全。模型的轮缘部分采用了标准的深槽轮辋结构,对应常规真空胎的安装尺寸,胎圈座位置做了符合行业标准的锥度设计,能够保证轮胎充气后与轮辋紧密贴合,避免高速行驶中出现轮胎脱圈、漏气的问题;轮辐部分采用了五辐式的镂空结构,
在保证整体结构强度的前提下尽可能降低了簧下质量,对于提升车辆的操控响应性、降低悬架系统的工作负荷有实际帮助,辐条与轮辋连接的过渡位置做了大圆角处理,能够有效分散行驶过程中的应力集中,避免长期交变载荷下出现结构疲劳开裂。设计过程中优先考虑了安装边界的匹配性,中心孔的尺寸、PCD节圆直径、螺栓孔的分布位置都严格对应常规家用车的安装参数,中心孔倒角位置预留了轮毂中心盖的安装空间,螺栓孔做了沉台设计,能够匹配球面或者锥面的轮毂螺栓,保证安装后螺栓与轮辋的贴合面完全贴合,避免行驶中出现螺栓松动、轮辋抖动的问题。气门嘴的安装位置在轮辐间隙对应的轮辋槽位置,避开了应力集中区域,同时预留了标准的气门嘴安装孔径,
方便后续装配时的充气与胎压监测模块安装。轮辋的内侧预留了平衡块的粘贴位置,对应量产装配过程中动平衡校正的操作空间,不会因为轮辐造型干涉导致平衡块无法粘贴、高速行驶出现方向盘抖动的问题。从建模细节来看,轮辋的壁厚分布完全参考量产锻造或者铸造铝合金轮毂的实际工艺要求,轮缘位置壁厚稍大,用于承受轮胎拆装时的外力以及行驶中胎侧的挤压,轮辐位置根据受力路径做了变厚度设计,靠近安装法兰盘的位置厚度更大,向轮缘延伸位置逐步过渡减薄,在保证强度的同时控制整体重量。安装法兰盘与车轴配合的端面做了平面度的结构设计,能够保证安装后轮辋与车轴法兰完全贴合,避免出现安装偏斜导致的车轮跳动。整个模型的曲面过渡连续,没有尖锐的棱角,
既符合实际生产中的脱模工艺要求,也能减少行驶过程中的空气阻力,同时镂空的辐条结构能够为刹车系统提供足够的通风空间,帮助制动盘、制动片在连续制动后快速散热,降低制动热衰减的风险。在整车装配校验场景中,该模型可以直接导入整车底盘数模,核对轮辋与刹车卡钳、转向节、悬架摆臂之间的间隙,避免大尺寸轮毂改装时出现转向干涉、颠簸路段轮胎蹭轮拱内衬的问题;在零部件性能仿真场景中,可基于该数模划分网格进行径向冲击、弯曲疲劳、扭转疲劳的仿真分析,验证不同辐条造型下的结构强度是否满足国标要求;在改装方案设计场景中,可基于该基础模型调整辐条造型、表面工艺细节,快速生成不同风格的改装轮毂方案,缩短前期方案迭代的时间。
