带防滑齿纹的金属密封瓶盖结构设计

　　日常接触的瓶装密封场景里，这类带周向齿纹的金属瓶盖是应用极广的密封结构件，从瓶装饮品、日化试剂到工业小容量储液容器的端口密封，都能见到这类结构的身影。很多刚接触结构设计的工程师容易把这类瓶盖的建模想得过于简单，觉得就是个带齿的薄壳件，实际落地到生产和使用场景里，每一处结构参数都要匹配对应的使用需求。

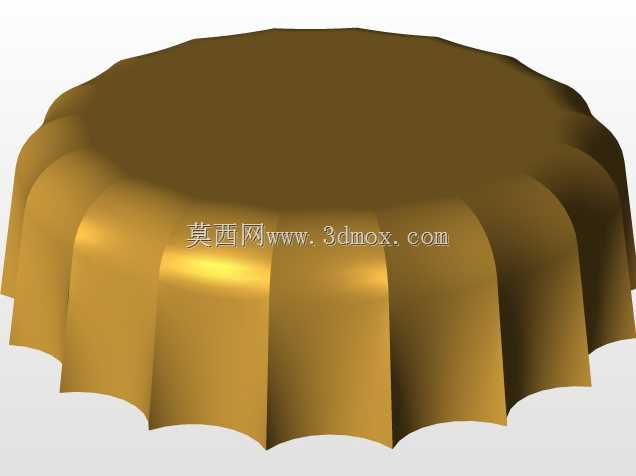

　　先从实际使用的功能逻辑倒推设计思路，瓶盖的核心作用有两个，一是实现端口的可靠密封，避免内部介质泄漏、外界杂质侵入，二是要给使用者提供足够的施力接触面，方便徒手完成旋紧和旋开操作。周向均匀分布的齿纹结构，本质是为了增大旋动时的摩擦力，避免手部出汗或者戴薄手套操作时出现打滑，齿的数量、齿的凸起高度、齿面的倾斜角度都不是随意设定的：齿的数量过多，单个齿的宽度太窄，施力时容易硌手，触感差；齿的数量过少，相邻齿之间的弧面跨度太大，摩擦力不足，拧动时容易滑脱。这个模型里的齿形采用了圆弧过渡的外凸结构，没有尖锐的棱角，既避免了加工时的应力集中，也能防止使用过程中划伤手部。

　　从结构尺寸的匹配逻辑来看，这类瓶盖的内腔尺寸需要和对应瓶口的螺纹参数、密封垫圈的安装槽位完全适配，瓶盖的顶部平面是密封承压的核心区域，设计时要保证足够的平面度，避免和瓶口端面、密封垫贴合时出现缝隙导致泄漏。侧壁的厚度要兼顾成型工艺和结构强度，金属冲压成型的这类瓶盖，壁厚过薄容易在旋紧时出现侧壁变形，导致螺纹啮合失效；壁厚过厚则会增加材料成本，同时冲压成型的难度提升，容易出现褶皱、开裂的成型缺陷。齿纹部分的成型是和侧壁冲压同步完成的，设计时要保证每个齿的成型深度一致，周向分布均匀，不然会出现旋动时局部卡滞、受力不均的问题。

　　再看安装和适配的边界条件，这类瓶盖的旋合行程需要匹配瓶口螺纹的导程，保证旋紧到设计位置时，顶部密封面刚好压合到密封垫圈的设计压缩量，压缩量过小密封性能不足，压缩量过大则会导致旋拧力矩过大，徒手难以开启，长期使用还会加速密封垫圈的老化失效。周向齿纹的外圆直径要符合通用的手动旋盖、自动旋盖设备的夹头尺寸范围，既要适配自动化生产线的旋盖工装，也要满足普通消费者徒手操作的尺寸需求，外圆过大握持时手掌贴合度差，外圆过小则手指施力时没有足够的力臂，旋拧费力。

　　建模过程中，这类周向均匀分布的特征适合用阵列特征来实现，但要注意齿根和侧壁衔接处的圆角处理，很多新手建模时容易忽略这个位置的过渡，直接做直角衔接，不仅实际生产时冲压模具容易出现应力集中导致模具损耗加快，成品在受到外力磕碰时，齿根位置也容易出现开裂。顶部的内凹或者平面结构，要根据密封形式调整，如果是采用密封胶内衬的结构，内腔顶部需要预留胶层的填充空间，保证胶层和瓶盖结合牢固，不会在旋拧过程中脱落移位。

　　实际应用场景里，这类瓶盖还要考虑不同介质的兼容性，如果是盛装碳酸类饮品的场景，瓶盖需要承受一定的内部正压力，侧壁和螺纹的啮合强度要做对应的提升，齿纹的结构也要适当增加强度，避免运输过程中受震动出现松脱；如果是盛装有机溶剂类的工业试剂，还要考虑瓶盖材质和介质的相容性，结构上要增加密封筋的设计，提升长期密封的可靠性。从建模的细节来看，整个零件的拔模角度要匹配冲压或者注塑的成型工艺，外表面的拔模角度要保证成型后顺利脱模，内腔的螺纹部分也要根据成型工艺做对应的参数调整，避免出现脱模困难、螺纹牙型缺损的问题。很多时候这类看似简单的日用五金件，背后的结构参数都是经过大量实际使用验证迭代出来的，每一处尺寸的设定都对应着实际使用中的痛点解决，没有多余的结构设计。
