剖分式普卢默轴承座结构设计

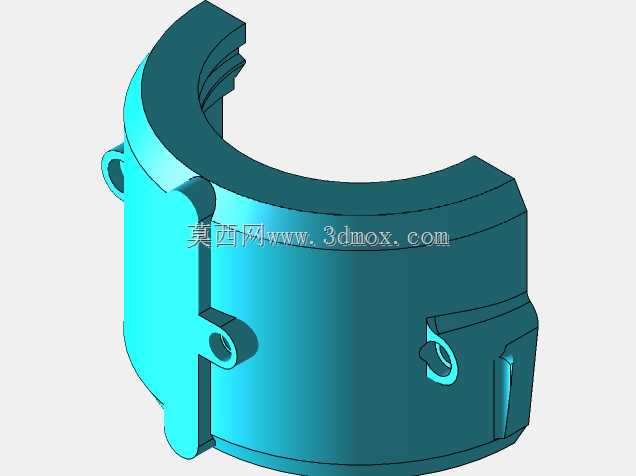

　　在矿山输送、冶金辊道、建材破碎这类重载低速的传动场景里，轴系的支撑部件往往要面对粉尘侵入、载荷波动、安装空间受限的多重考验，普卢默式剖分轴承座正是针对这类工况开发的支撑构件，区别于整体式轴承座必须沿轴端穿装的局限，这类剖分结构可以在轴系已经完成联轴器、叶轮等端部件装配的状态下，直接从轴的径向完成安装固定，大幅降低后期运维更换的拆装工作量。从结构设计逻辑来看，该轴承座采用上下对开的剖分构型，剖分面沿轴承孔的水平中心面设置，上下座体通过侧边带安装孔的凸耳完成锁紧，安装时只需将适配型号的调心滚子轴承或者深沟球轴承嵌入下半座的弧形定位槽，扣合上半座后拧紧连接螺栓即可完成轴承的轴向与径向定位，无需额外设计轴承外圈的压盖结构，

　　座体本身的弧形槽就可以限制轴承外圈的转动位移。座体两侧预留的带孔吊耳结构，一方面是用于上下座体合装时的定位锁紧，另一方面也可以作为整个轴承座与设备机架连接时的辅助吊装点位，方便重型工况下的部件转运安装；座体外壁设置的环形加强筋，并非单纯的造型装饰，而是针对重载工况下轴承座孔受径向载荷时的应力集中问题做的结构补强，通过筋条分散座体壁厚方向的应力传递路径，避免长期交变载荷下座体出现开裂变形。从安装边界来看，该轴承座的底部安装平面需要与设备机架的支撑面保持0.05mm以内的平面度公差，避免安装时座体出现翘曲导致轴承孔圆度超差，进而引发轴承运转时的卡滞、温升异常问题；座体两侧的连接螺栓需要采用对角分步拧紧的方式，按照螺栓额定扭矩的30%、

　　70%、100%分三次加载，避免单侧受力过大导致上下座体的剖分面出现间隙，导致粉尘、水汽从剖分面侵入轴承内部，缩短润滑脂的使用寿命。在实际选型应用中，这类轴承座通常适配带座外球面轴承或者标准系列的调心轴承，座体的内孔直径需要与所选轴承的外圈外径保持过渡配合，配合公差控制在H7/js6区间，既保证轴承外圈在座体内不会出现周向窜动，也避免过盈量过大导致轴承外圈变形，影响轴承内部的游隙值。座体端部的密封槽位，可以根据工况需求加装毡圈密封或者迷宫密封，在粉尘浓度较高的破碎、筛分场景下，优先选用双唇式橡胶密封搭配外侧的防尘挡圈，阻挡粒径1mm以上的硬质颗粒进入轴承滚道，避免滚道出现点蚀、磨损问题。

　　不同于轻型冲压轴承座仅能承受轻载径向载荷的特性，该类铸造结构的普卢默轴承座可以同时承受径向载荷与双向的轴向载荷，轴向承载能力可以达到径向额定载荷的30%左右，能够适配轴系受热伸长时的少量轴向位移补偿，无需额外设计游动支撑结构。在设计建模过程中，需要重点关注剖分面的平面度公差要求，上下座体合装后轴承孔的圆柱度公差需要控制在0.02mm以内，避免合装后孔位出现错边，导致轴承装入后出现卡滞；座体上的安装孔位需要与底部安装面保持垂直，垂直度公差不大于0.1mm/100mm，避免螺栓锁紧时出现附加弯矩，影响螺栓的连接强度。另外，座体的壁厚设计需要结合铸造工艺要求做均匀过渡，避免壁厚突变导致铸造过程中出现缩孔、砂眼等缺陷，通常这类铸铁材质的轴承座壁厚会根据轴承孔的大小控制在8-15mm区间，加强筋的厚度取主壁厚的0.7-0.8倍，减少铸造应力集中。在实际运维过程中，这类剖分轴承座可以在不拆卸轴端其他部件的前提下，直接打开上盖检查轴承的磨损情况、补充润滑脂，相比整体式轴承座能减少60%以上的运维拆装时间，尤其适合连续生产的流水线场景，降低设备停机维护带来的产能损失。
