废线缆铜米分选铜回收分离设备结构

　　在再生资源回收加工的生产现场，这类铜回收分离设备是废线缆资源化处理线的核心分选单元，主要承担破碎后线缆颗粒中铜粒与塑料外皮的筛分分离工序，适配杂线、汽车线、通讯线等多种废线缆破碎料的分选作业，能将混杂的铜与塑料按密度差异完成分层分离，最终得到纯度较高的铜粒与可回收塑料颗粒，减少人工分选的劳动强度，提升废线缆回收的金属回收率。

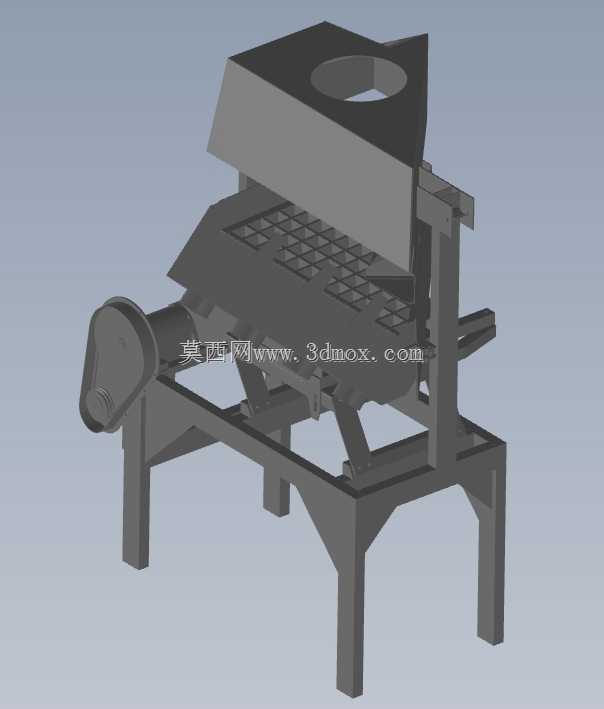

　　从设备的结构设计来看，整体采用方管焊接机架作为承载主体，机架支腿做了斜撑加强处理，抵消设备运行时振动筛体产生的交变载荷，避免长期运行出现焊缝开裂、机架变形的问题。设备上部设置进料斗，进料口采用扩口式设计，方便前端破碎设备的出料对接，进料斗内部做了导流斜板，让进入的物料能够均匀铺展到下方的筛网面上，避免单点进料造成的筛面物料堆积，影响分选效率。筛体部分采用倾斜布置的格状筛网结构，筛网的孔径根据常规破碎线缆的颗粒尺寸做了匹配设计，既能保证铜粒顺利透筛，也能让塑料外皮在筛面振动过程中向前输送，筛体的振动驱动采用侧装式偏心振动机构，通过电机带动偏心块产生定向振动，让筛面上的物料呈现跳跃式向前运动的状态，同时配合气流分选的结构（从模型的腔体布局可以看出预留的风选腔室），利用铜与塑料的密度差，让较轻的塑料外皮被气流带向出料端，较重的铜粒透过筛网进入下方的集料槽，完成两种物料的分离。

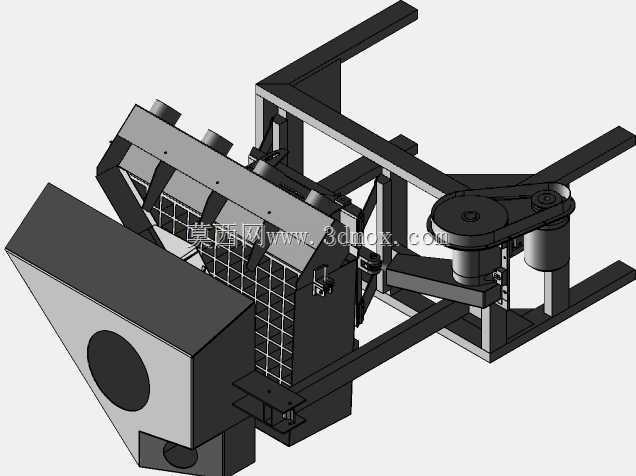

　　设备的侧部设置了振动驱动单元的安装位，驱动电机通过螺栓固定在机架侧方的安装支座上，支座与机架之间预留了减震垫的安装空间，能够减少振动向机架传递的幅度，降低设备运行时的整体噪音。筛体与机架之间采用弹性支撑结构连接，一般会配置橡胶弹簧或者螺旋压缩弹簧，既能够支撑筛体的重量，也能给筛体的振动提供足够的往复行程，同时避免刚性连接造成的构件疲劳损坏。设备的出料端分别设置了铜粒出料口与塑料出料口，两个出料口的位置做了错位设计，方便后续接料装置或者输送设备的对接，不需要额外增设导流结构就可以实现两种物料的分别收集。

　　从安装边界的角度考虑，这类设备的整体占地尺寸适配中小型再生资源加工车间的布局需求，机架底部的支腿预留了地脚螺栓安装孔，可以直接固定在混凝土基础上，不需要额外做复杂的地基处理，设备的进料口高度匹配常规废线缆破碎机的出料高度，能够直接衔接破碎工序，不需要额外增设提升输送设备，减少生产线的设备投入成本。设备的侧面预留了检修门的安装位置，日常维护时可以打开检修门更换磨损的筛网，检查振动机构的轴承润滑情况，不需要完全拆解设备就可以完成常规的维保作业，降低设备停机维护的时间。

　　在实际生产应用中，这类设备的处理量适配每小时几百公斤级的废线缆破碎料分选需求，分选后的铜粒纯度可以满足直接回炉冶炼的要求，塑料外皮也可以单独收集进行再生造粒，实现废线缆资源的全组分回收，避免传统焚烧取铜工艺造成的环境污染与金属损耗。设计过程中针对筛面的物料运动轨迹做了反复优化，调整筛体的倾斜角度与振动频率，既保证物料在筛面上有足够的停留时间完成分层分离，也避免物料运动速度过慢造成的筛面堵塞、处理量下降的问题，同时针对筛网的固定方式做了快拆设计，更换不同孔径的筛网就可以适配不同粒径的破碎物料分选，拓展设备的适用场景。设备整体的结构没有复杂的特殊构件，大部分零件都是常规的型材、板材与标准件，加工制造难度低，后期维护更换配件的成本也相对可控，适合中小型再生资源加工企业的生产使用。
