带法兰轴类连接头精密机械设计

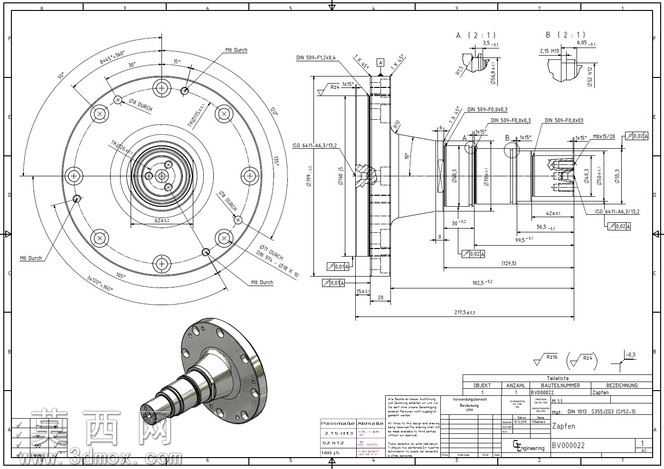

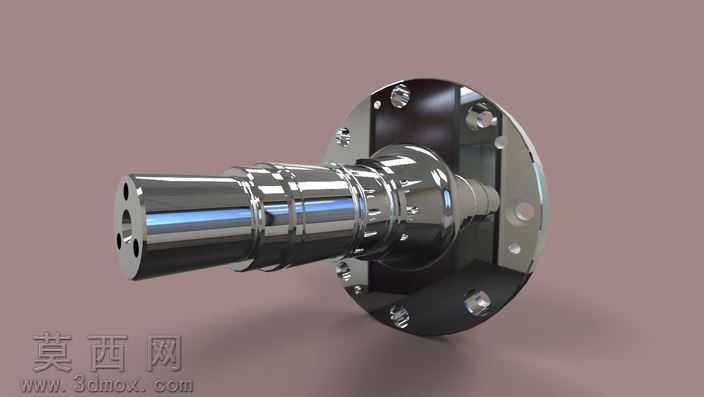

本作品为带法兰的轴类连接头机械结构设计，整体采用三维参数化建模方式完成，建模过程严格遵循机械设计规范与加工工艺要求，从二维工程图的尺寸标注逻辑出发，逐步搭建三维实体模型，确保每一处结构尺寸都与工程图要求完全匹配。模型构建过程中，首先完成法兰盘基体的建模，精准还原法兰端面上的周向均布安装孔、定位止口的结构特征，对孔位的分度圆直径、孔径公差、孔口倒角细节都做了精细化处理，保证法兰端与对接部件的安装适配性。随后完成轴段部分的建模，按照轴系传动的受力需求，依次设计不同直径的阶梯轴段，对轴肩过渡位置做了合理的圆角处理，避免应力集中问题，同时还原了轴段上的密封槽、定位卡槽、螺纹连接段的细节结构，确保轴段与轴承、密封件、传动件的装配精度。建模过程中对零件的材质做了对应设置，选用常用的合金结构钢材质参数，还原金属零件的表面质感，同时对配合面、安装面的表面粗糙度要求做了对应标注参考，完全匹配二维工程图上的形位公差、粗糙度标注要求。整体结构设计兼顾了传动连接的刚性与安装维护的便捷性，法兰端的大直径盘面提供了稳定的安装支撑，阶梯轴段的逐级变径设计既满足了不同零部件的装配定位需求，也优化了轴系的受力分布，减少运转过程中的挠度变形。模型完成后经过装配干涉检查，确认所有结构不存在干涉问题，各配合尺寸的公差设置符合机械加工的精度要求，既可以作为机械设计教学的典型轴类零件案例，也可以为同类传动连接部件的设计提供参考，帮助设计者快速理解法兰轴类零件的设计逻辑、加工工艺要求与装配注意事项，掌握从二维工程图到三维实体建模的转化思路，提升机械结构设计的严谨性与实用性。
