弹簧复位式棘爪锁紧触发传感机构

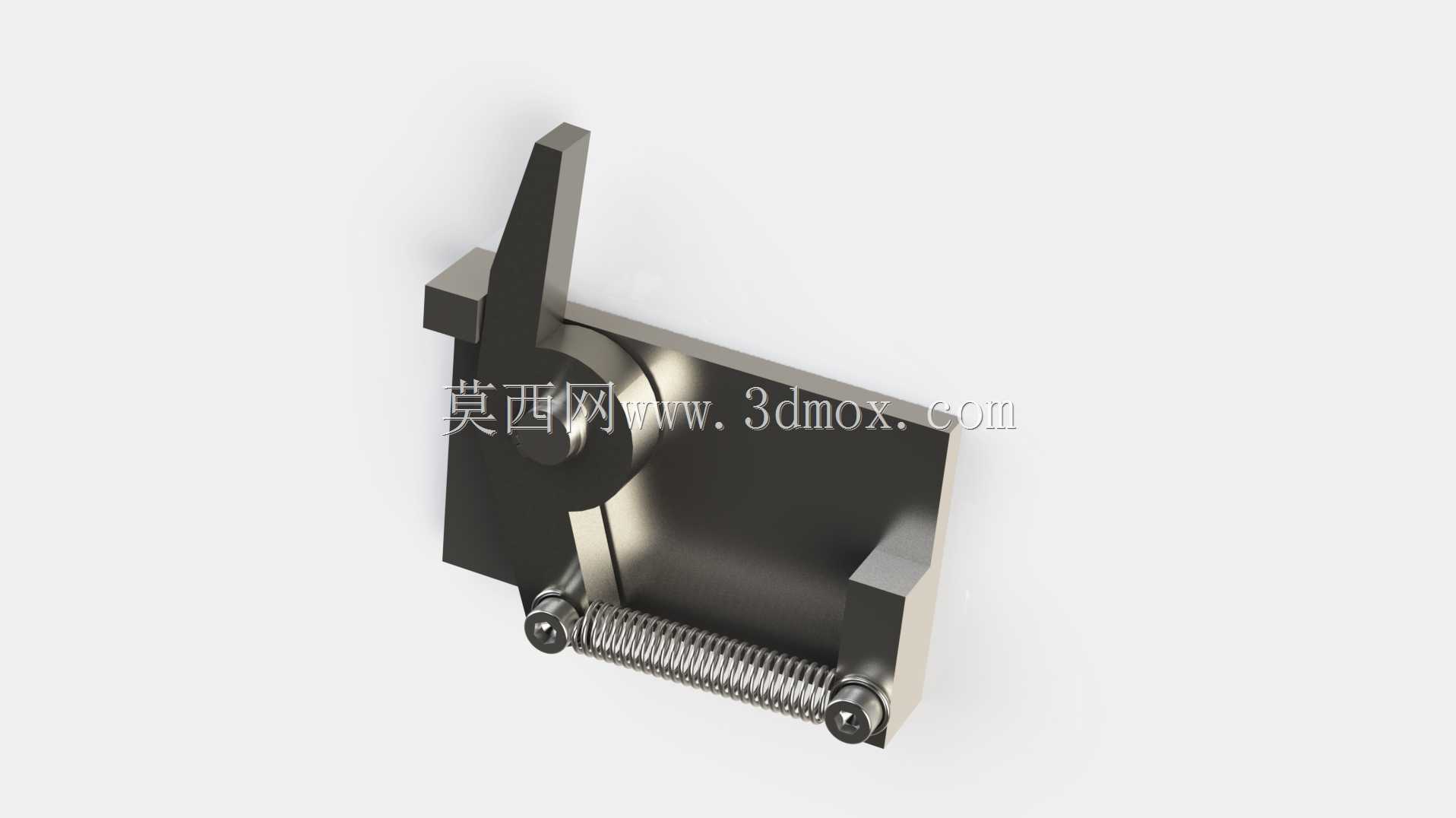

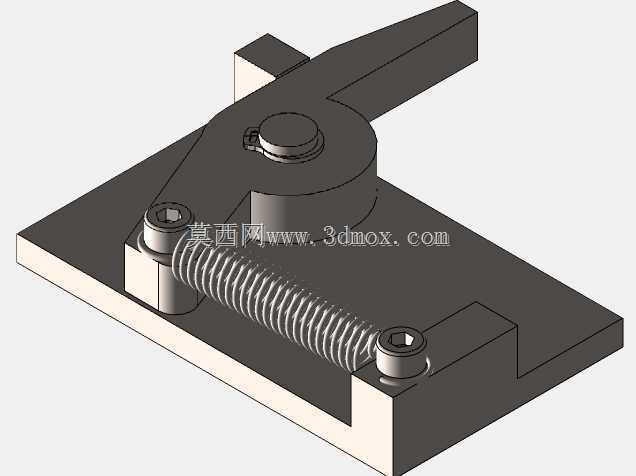

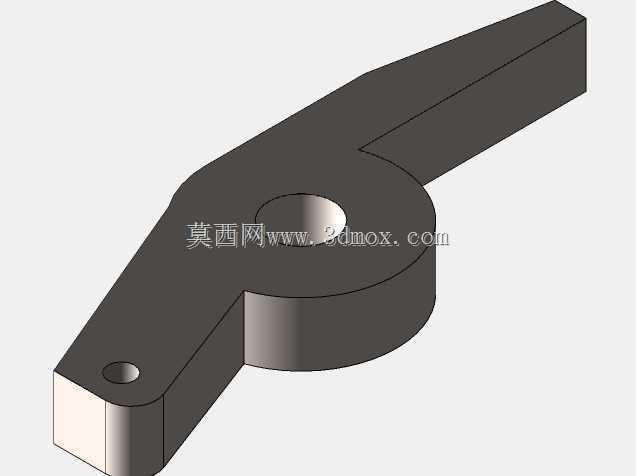

　　在自动化产线的工位定位、安全防护触发、工装夹具到位检测场景中，这类带弹簧复位的棘爪式触发传感构件是非常常见的机械触发端结构，区别于光电、电感类非接触式传感器，纯机械触发的结构在油污、金属粉尘多的机加工车间、冲压工位有着更高的可靠性，不会因为切削液飞溅、铁屑遮挡出现误触发信号，能直接将机械位移转化为开关的通断信号，给设备控制系统传递到位、锁止的状态反馈。从结构本身来看，整个构件的核心是绕固定销轴转动的棘爪摆臂，摆臂的触发端做了斜角导向设计，当被检测的运动件沿着导向面滑入时，会推动摆臂克服弹簧力绕销轴转动，当运动件到达设定位置时，摆臂在弹簧拉力作用下回弹卡入对应卡槽，同时摆臂尾部的触发块会压合内置的微动开关触点，输出到位锁止的电信号；

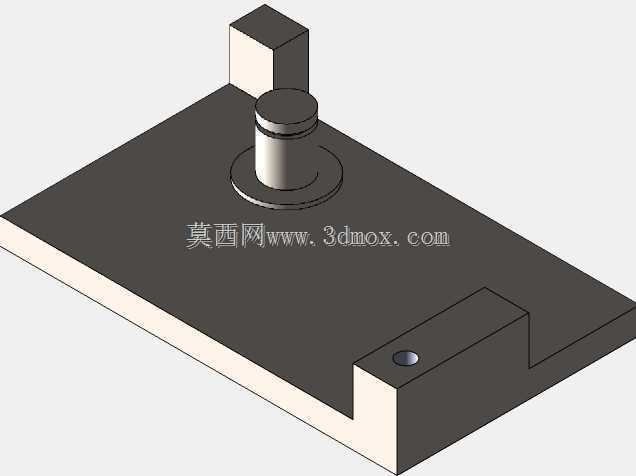

　　当需要解除锁止时，只需通过外部驱动件拨动摆臂上端的拨杆，就能让棘爪脱离卡槽，被检测件即可顺利移出工位。设计这类结构的时候，首先要确认的是安装基准面的平面度要求，整个构件的安装底板是一体化的L型折弯结构，两个安装孔位的同轴度、孔与基准面的垂直度公差要控制在0.02mm以内，否则销轴装配后会出现卡滞，导致摆臂转动不顺畅，出现弹簧复位不到位的问题。弹簧的选型是整个结构可靠性的关键，这里选用的是圆柱螺旋拉伸弹簧，初始拉力要匹配摆臂的转动力矩，既要保证触发时不会因为弹簧力过大导致运动件卡滞，也要保证复位时能快速带动摆臂回弹到位，不会因为弹簧力不足出现棘爪卡不住、触发信号延迟的问题，弹簧两端的挂钩直接挂在底板和摆臂的固定柱上，

　　装配时要注意弹簧的拉伸行程不能超过其极限拉伸量的70%，避免长期使用出现弹簧塑性变形，导致复位力衰减。从安装边界来看，整个构件的安装底板上预留了两个沉头安装孔，孔距是按照常用的工业铝型材槽距设计的，可以直接通过T型螺栓固定在40系列或30系列的铝型材机架上，不需要额外做转接板；摆臂的转动行程范围内不能有其他构件干涉，要预留至少3mm的安全间隙，尤其是摆臂尾部触发微动开关的位置，要调整好触发块与开关触点的压合量，压合量过小会出现接触不良，压合量过大则会压坏微动开关的内部弹片，缩短开关的使用寿命。在实际应用中，这类结构常被用在工装夹具的工件到位检测、安全门的锁止触发、输送线的托盘挡停定位场景，相比纯电子类的检测方案，

　　这种机械触发加电信号输出的结构，既能实现机械硬锁止，防止工件因为气压波动、惯性出现移位，又能给控制系统传递明确的位置信号，避免出现设备误动作。建模的时候要注意各个转动副的配合间隙，销轴与摆臂安装孔的配合选用H7/g6的间隙配合，既保证转动灵活，又不会出现过大的晃动量，弹簧的建模要按照实际的节距、中径、钢丝直径来做，装配时要模拟弹簧的拉伸状态，确保在摆臂的整个转动行程中，弹簧不会与底板、摆臂的其他部位出现剐蹭。另外，棘爪的卡合面做了小角度的自锁设计，当被检测件有反向退回的趋势时，卡合面的受力方向会让棘爪越卡越紧，不会因为外力冲击出现意外脱开的情况，只有主动拨动拨杆才能解除锁止，这一点在安全防护类的应用场景中尤为重要，能避免因为设备振动、外力碰撞导致锁止失效，引发安全事故。整个构件的外露金属件都做了发黑防锈处理，适合在车间的复杂环境中长期使用，不需要频繁做防锈维护，微动开关的接线端预留了标准的接插件接口，现场接线时可以直接快速插拔，减少装配接线的工作量。
