SIM900D通讯模块三维结构设计

　　在工业无线数据传输、远程设备监控、车载定位终端、智能抄表系统的硬件结构设计环节，GSM通讯模块的三维结构建模精度，直接决定了PCB板卡布局合理性、外壳装配适配度以及后期量产的良率表现。本次建模的SIM900D GSM模块，是目前工业级无线通讯场景中应用极为广泛的贴片式模组，建模过程完全围绕实际硬件的物理特征展开，还原了模组本体的所有结构细节，可直接用于整机结构干涉检查、安装位预留、散热路径规划等结构设计环节。

　　从实际应用场景来看，这类GSM模块常被嵌入到各类需要跨区域无线数据传输的设备内部，比如户外环境监测终端的主控板、工业DTU数传设备、车载GPS定位终端、智能电表的通讯扩展板、门禁系统的远程开锁控制板等，这类设备的内部空间通常极为紧凑，板卡上除了通讯模块外，还需要排布MCU主控芯片、电源管理电路、SIM卡座、天线接口等元件，因此模块的三维模型精度直接影响布局效率，若模型尺寸存在偏差，很容易在打样阶段出现元件干涉、外壳无法扣合、焊盘对位偏差等问题，拖慢项目研发进度。

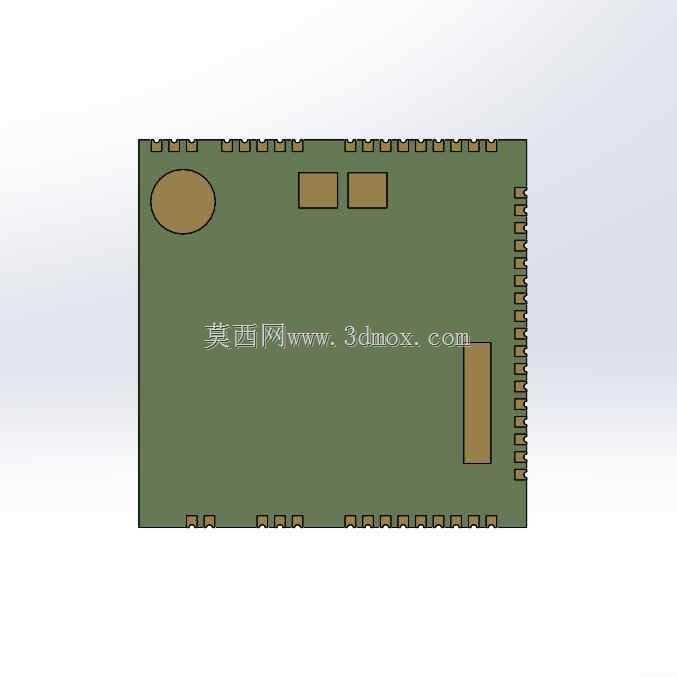

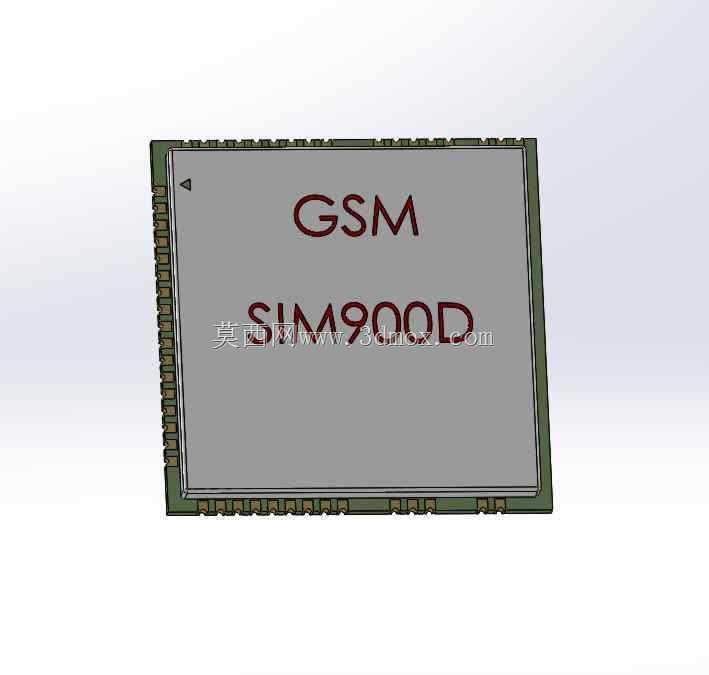

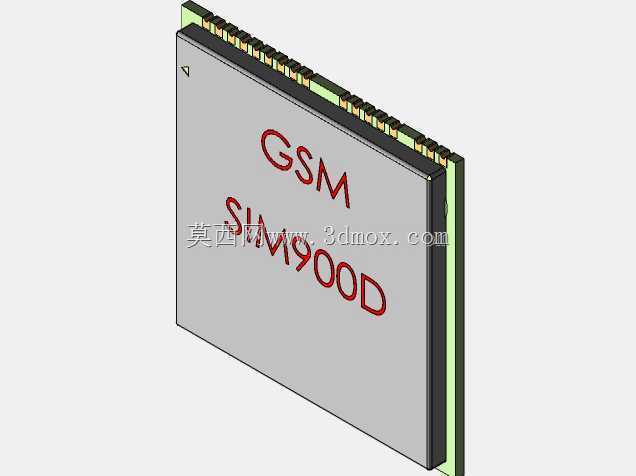

　　建模过程中首先还原了模块的核心外形特征：模组本体为矩形PCB基材结构，整体厚度控制在贴片元件允许的常规公差范围内，边缘的邮票孔焊盘完全按照实际封装尺寸排布，每一侧的焊盘数量、间距、宽度都与实际硬件一致，可直接导入PCB设计软件进行封装匹配，无需二次调整焊盘位置。模块表面的结构细节也做了完整还原，包括左上角的圆形屏蔽罩固定位、上部两个矩形的射频匹配元件占位、右侧长条形的SIM卡信号通路屏蔽结构，这些细节并非装饰性特征，而是实际硬件上存在的凸起结构，在整机布局时必须预留对应的避让空间，否则会出现元件叠装的问题。

　　从设计思路层面，建模时优先保证安装边界的尺寸准确性，模块的整体长宽尺寸严格参照实际模组的规格书参数设置，所有边缘的倒角、底部焊盘的突出高度都做了1:1还原，考虑到这类贴片模块在回流焊过程中会存在微小的高度公差，建模时在模块顶部与上方屏蔽罩/外壳之间预留了合理的安全间隙，避免后期组装时出现压件问题。同时，模型也还原了模块表面的丝印标识位置，虽然丝印不影响结构装配，但在三维布线阶段可以帮助工程师快速识别模块的引脚方向，避免出现装反的低级错误。

　　在安装适配性方面，该模型可直接用于各类贴片式模组的布局参考，工程师在进行板卡设计时，可以直接将模型导入装配环境，匹配周边的SIM卡座、天线馈点、电源电容等元件的位置，确保模块安装后，周边元件的高度不会超出模块本体过多，影响整体的薄型化设计。针对户外使用的设备，建模时也考虑了模块的散热空间预留，模块本体的主要发热区域集中在射频发射部分，对应模型上的长条形屏蔽结构位置，在整机结构设计时，可在该区域对应的外壳位置预留散热孔或者导热垫接触位，避免长时间大流量数据传输时模块出现过热降频的问题。

　　不同于通用的简化元件模型，该三维结构完全面向实际工程应用搭建，没有冗余的装饰性特征，所有结构面都可直接用于生成工程图纸、进行干涉检查、装配模拟，对于刚接触无线通讯类硬件结构设计的工程师来说，也可以通过该模型了解这类工业级通讯模组的典型封装形式、结构布局特点，快速掌握板载通讯模块的布局要点，减少前期调研的时间成本。在进行小型化智能设备设计时，这类精准的元件模型可以帮助工程师在方案阶段就完成空间堆叠的可行性验证，不需要等到拿到实物样品再调整结构，大幅缩短研发周期，降低打样迭代的成本。
