悬臂式金属框架休闲靠背座椅结构设计

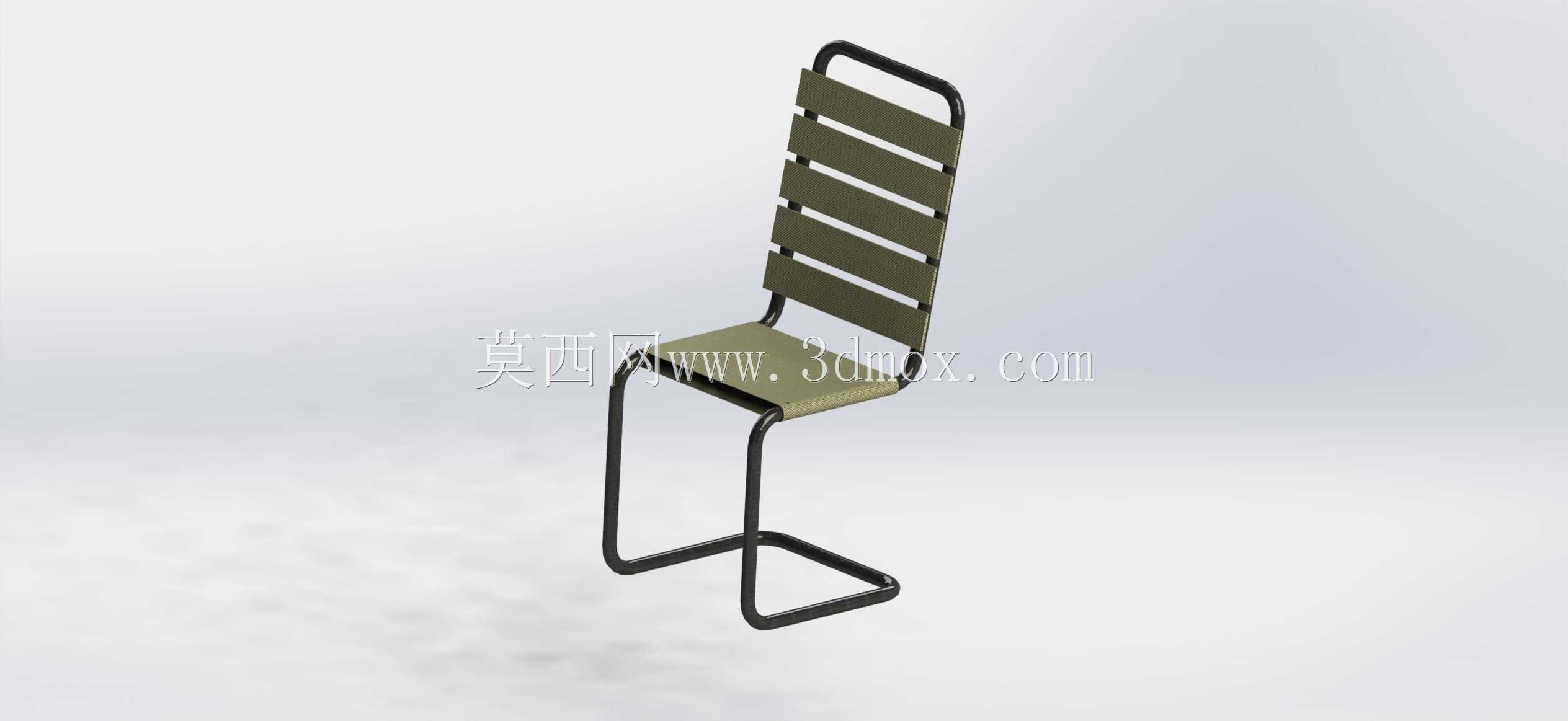

　　这款悬臂结构靠背椅的设计，最初是针对办公区临时等候、工业厂区值班点位、户外公共休息区这类高频使用场景开发的，在做结构方案的时候，首先要解决的就是常规四腿椅容易出现的椅腿磕碰地面、挪动时剐蹭地坪、腿部活动空间受限的问题，所以最终选用了整根弯管成型的悬臂支撑框架，没有额外的前腿结构，落座时腿部前方没有任何杆件遮挡，哪怕是穿着工装靴、放置随身工具包的时候，也不会出现磕碰椅腿的情况。

　　从实际使用的工况来看，这类座椅需要承受频繁的落座冲击，所以框架部分选用的是冷弯高频焊管，整体做了一体化弯折处理，从靠背顶部的扶手段一直延伸到座面下方的支撑底脚，整个受力路径是连续的，没有多余的焊接拼接点，避免了长期交变载荷下焊缝开裂的问题。底脚部分做了水平段的延伸，整个支撑的接地长度控制在480mm左右，宽度方向的框架跨距在420mm，哪怕是体重较大的使用者靠在靠背最上端的时候，整体重心也不会超出接地支撑的边界，不会出现后倾翻的风险。

　　座面和靠背部分采用的是横向条板拼接的结构，每块条板之间预留了8mm左右的间隙，一方面是为了透气，尤其是在夏季或者厂区没有空调的值班点，不会因为久坐出现闷汗的情况，另一方面条板的固定点都设置在两侧的金属框架上，每块条板都有独立的固定点位，哪怕单块条板出现磨损，也可以单独更换，不需要整体报废座靠部分。靠背的条板做了轻微的弧度处理，贴合人体背部的自然曲度，靠背总高度在450mm左右，刚好可以支撑到使用者的肩胛骨位置，不会因为靠背过高影响颈部活动，也不会因为过低失去腰部支撑的作用。

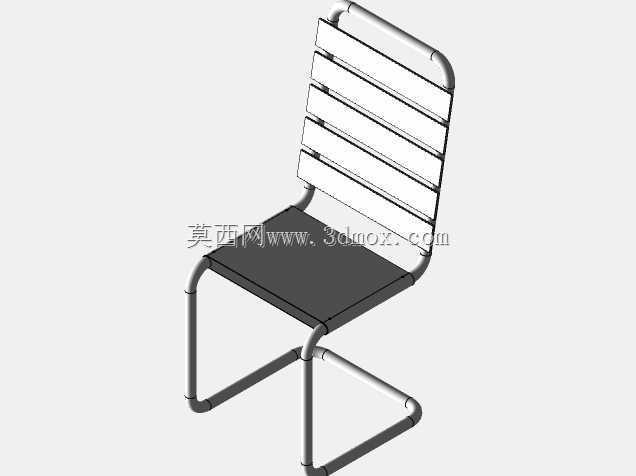

　　在做三维建模的时候，特意把弯管的折弯半径做了统一处理，所有的弯折位置都是同半径的冷弯成型，不需要更换折弯模具，生产的时候可以一次装夹完成整根管材的弯折工序，有效降低加工成本。框架的表面处理采用的是静电喷塑工艺，模型里也预留了喷塑层的厚度尺寸，在做装配干涉检查的时候，已经把喷塑后的尺寸增量算进去，不会出现后续组装时条板和框架卡滞的问题。座面条板的前缘做了15度的向下倒角，避免落座时腿部后侧被硬质板边硌压，哪怕是久坐两三个小时，也不会出现腿部血液循环不畅的问题。

　　安装边界方面，这款座椅不需要额外的地面固定，依靠自身框架的结构稳定性就可以放置，底脚的水平段可以选配橡胶防滑脚垫，既可以增加和地面的摩擦力，避免落座时座椅滑动，也可以防止金属框架直接接触地面划伤地坪，不管是环氧地坪、水泥地面还是铺了地砖的室内空间都可以直接放置使用。在结构强度校核的时候，按照120kg的静载荷做了受力仿真，框架的最大形变位置出现在座面下方的弯折段，形变量控制在2mm以内，完全满足日常使用的强度要求，不会出现永久变形的问题。和常规的四腿木质座椅相比，这款金属框架的座椅整体重量更轻，整椅重量控制在8kg左右，单人就可以挪动搬运，在需要调整场地布局的时候非常方便，而且金属材质的框架耐潮耐磨损，哪怕是在半户外的走廊、厂区休息区使用，也不会因为湿度变化出现开裂、变形的问题，日常维护只需要擦拭表面污渍即可，不需要额外的保养工序。
