停车场直杆道闸挡车设备结构设计

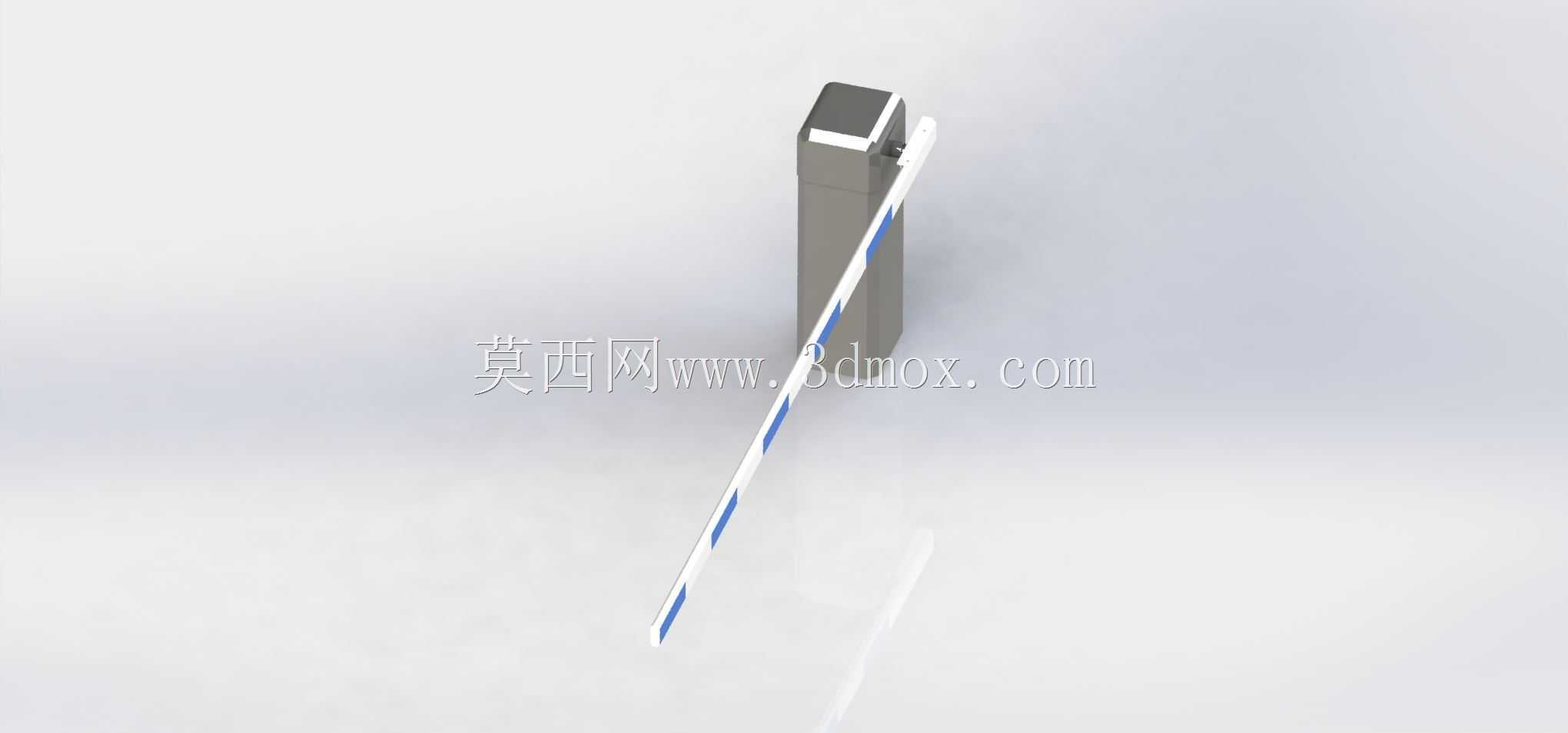

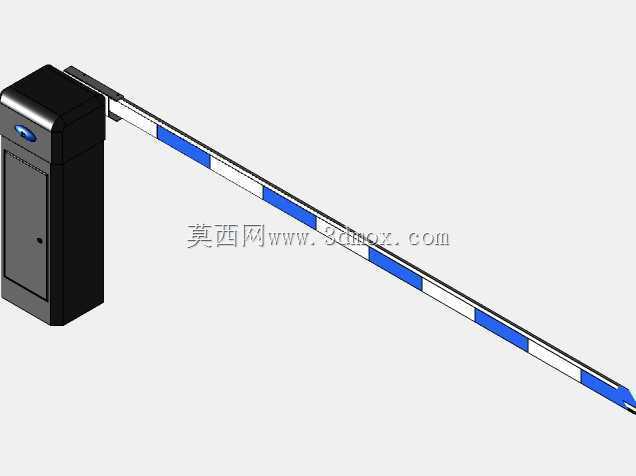

　　日常做园区、商业体出入口配套设备选型时，直杆道闸是出场率极高的管控类部件，这套三维结构完整还原了落地应用款道闸的全部装配细节，从主机箱体到抬升杆体的连接逻辑都做了1:1的结构复刻，能直接用于出入口方案的效果核验、结构干涉检查，也可作为同类型设备改型设计的基础参照。

　　先从实际安装边界说起，这类道闸的主机箱体通常采用立式窄款结构，横向占地宽度控制在350mm以内，纵深尺寸约300mm，箱体高度在1050mm上下，安装时需要在地面做200mm深度的混凝土预埋基础，预留穿线孔位对接地感线圈、控制信号线路，安装位置距离车道边缘需保留至少150mm的安全间隙，避免杆体抬落时剐蹭通行车辆。杆体采用铝合金矩形型材制作，标准配置长度为3米到6米区间，可根据实际车道宽度裁切调整，杆体表面贴覆蓝白相间的反光警示条，在低光照环境下也能清晰识别杆体位置，避免车辆误撞。

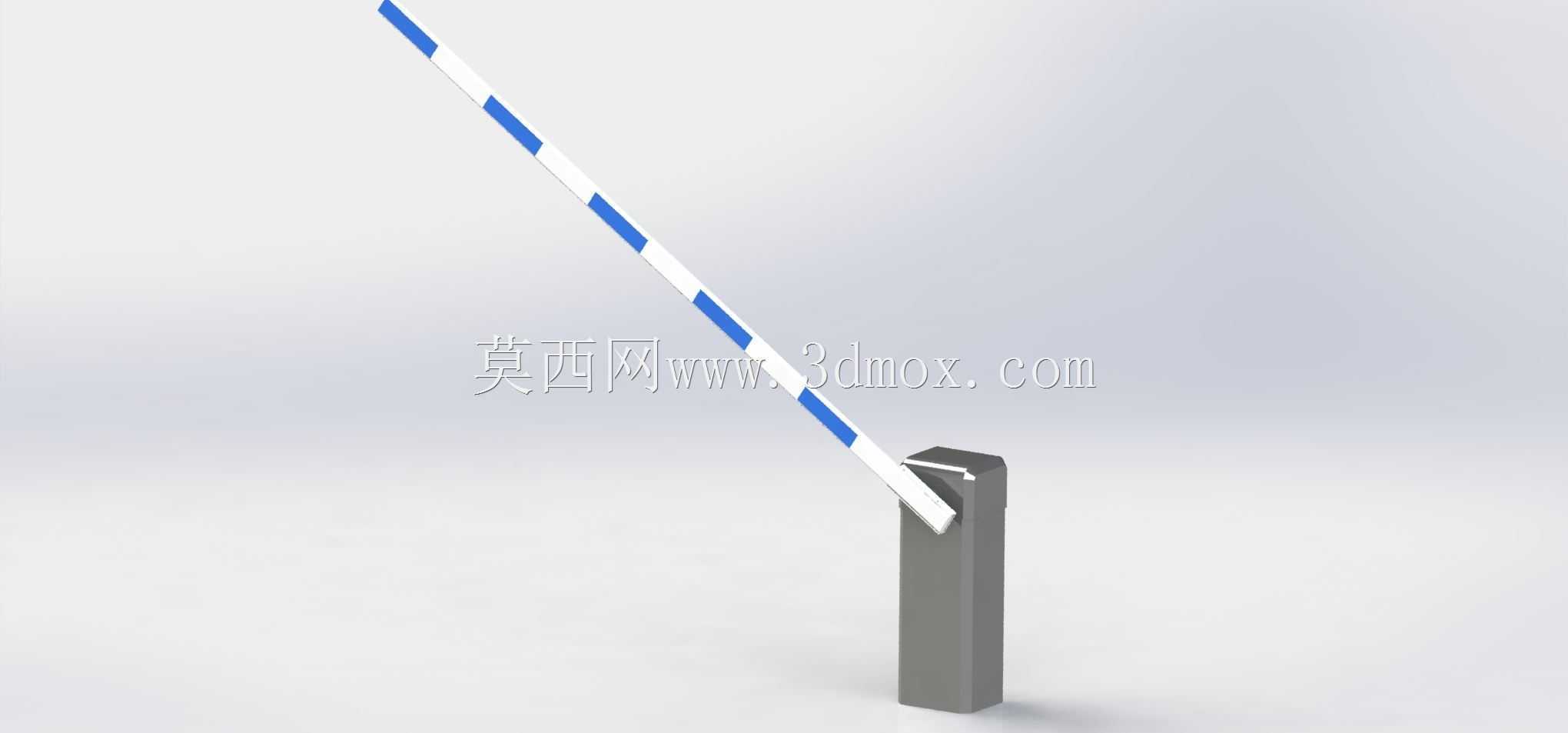

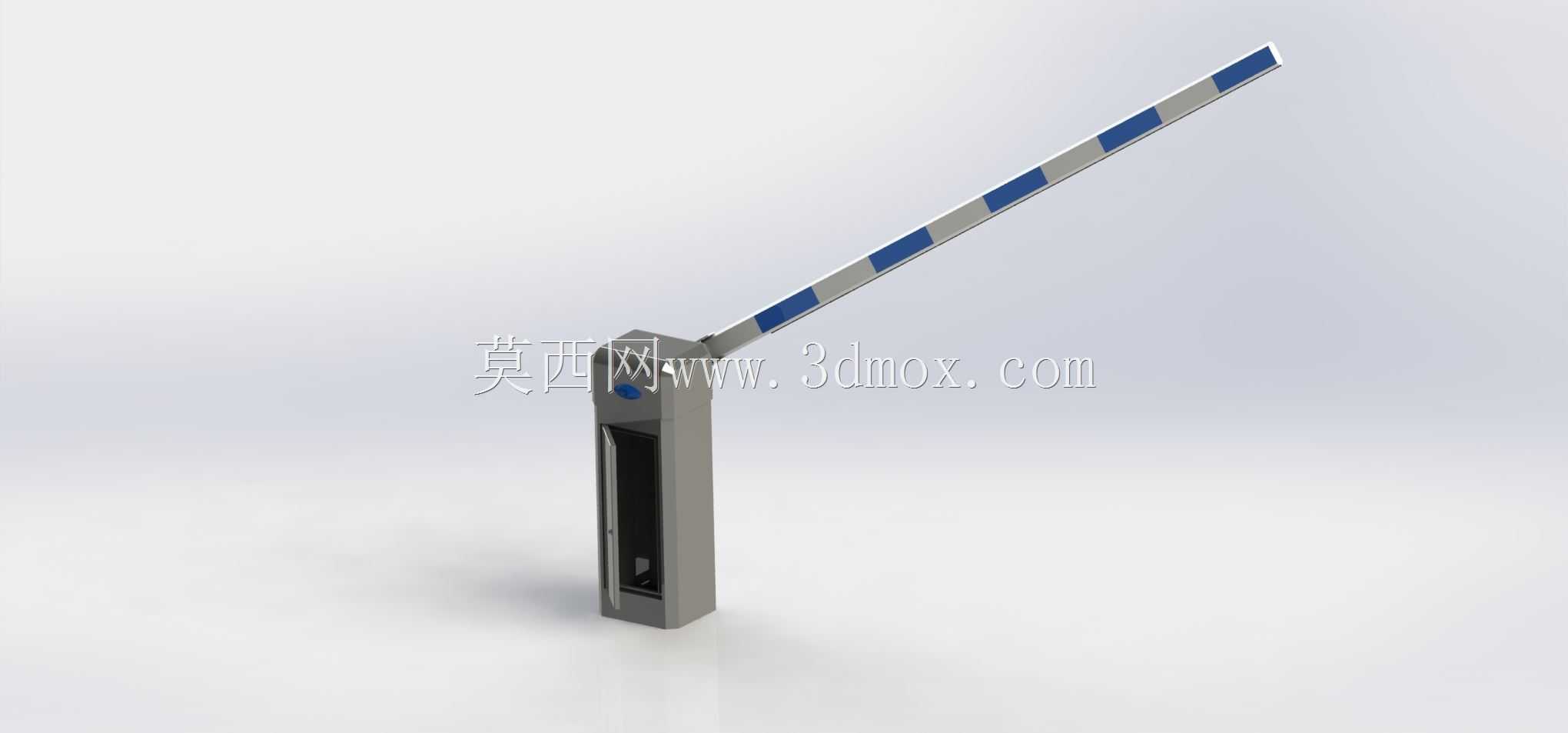

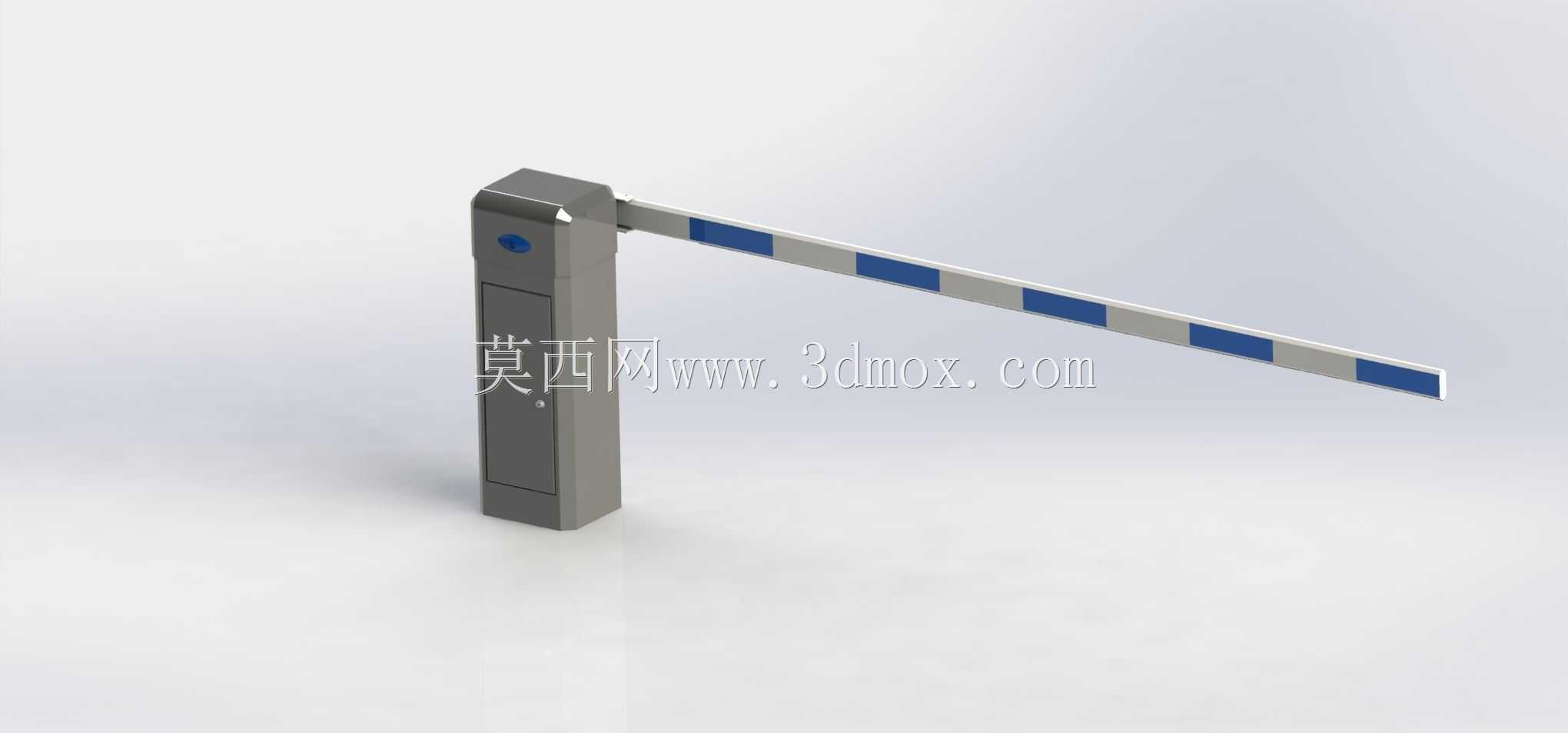

　　功能层面，这套结构的核心运动逻辑是箱体内部的减速传动机构带动输出轴旋转，实现杆体0到90度的抬升、回落动作，抬杆时间根据杆长不同通常在1.5秒到6秒区间，杆体抬升至垂直位置时，整体最高点距离地面高度不超过3.5米，不会对常规高度的通行车辆造成限高阻碍。箱体正面预留了检修门结构，日常维护时可直接打开检修门调整传动机构松紧、更换控制元件，不需要整体拆解箱体外壳，大幅降低后期运维的操作难度。箱体顶部设置了手动解锁结构，遇到断电等突发情况时，可通过手动操作抬起杆体，保障出入口通行不会中断。

　　设计过程中需要重点考量几个工程细节：首先是杆体的动平衡调校，杆体与输出轴的连接位置需要配置平衡弹簧，抵消杆体自身重量带来的扭矩负载，降低驱动电机的输出负荷，延长传动部件的使用寿命；其次是杆体下落过程的防砸设计，结构上预留了传感器安装位，可对接红外对射、地感检测、压力波等防砸检测模块，当杆体下落路径上有车辆或行人停留时，能立刻触发杆体抬升动作，避免安全事故；另外箱体的外壳采用冷轧钢板折弯焊接成型，表面做户外喷塑处理，防水防尘等级达到IP54以上，可适应露天户外的雨雪、扬尘环境，长期使用不会出现外壳锈蚀、内部元件进水短路的问题。

　　从应用场景来看，这类直杆道闸除了常规的地下停车场出入口，还可用于园区大门、单位内部通道、封闭式小区出入口、收费站通道等需要管控车辆通行权限的场景，相比折臂道闸、栅栏道闸，直杆结构的风阻更小，在沿海多风地区使用时稳定性更强，杆体晃动量更小，长期运行的故障率更低。建模过程中对所有装配间隙都做了工程化校验，比如杆体与箱体输出轴的配合公差、检修门与箱体的闭合间隙、内部传动部件的运动避让空间都符合实际加工装配要求，没有出现结构干涉、装配逻辑矛盾的问题，可直接导出工程图用于零部件加工，也可导入场景模型中做整体方案的可视化展示，帮助甲方直观理解出入口的设备布局与通行逻辑。

　　另外在安装适配性上，这套结构的箱体底部预留了四个M12的膨胀螺栓固定孔位，孔位间距符合行业通用的安装尺寸标准，替换老旧道闸设备时不需要重新打孔浇筑基础，可直接适配原有安装点位，降低改造施工的成本与周期。杆体与输出轴的连接采用快拆式法兰结构，后期如果杆体被车辆撞损，可快速拆卸更换新的杆体，不需要拆解内部传动机构，维修效率更高。
