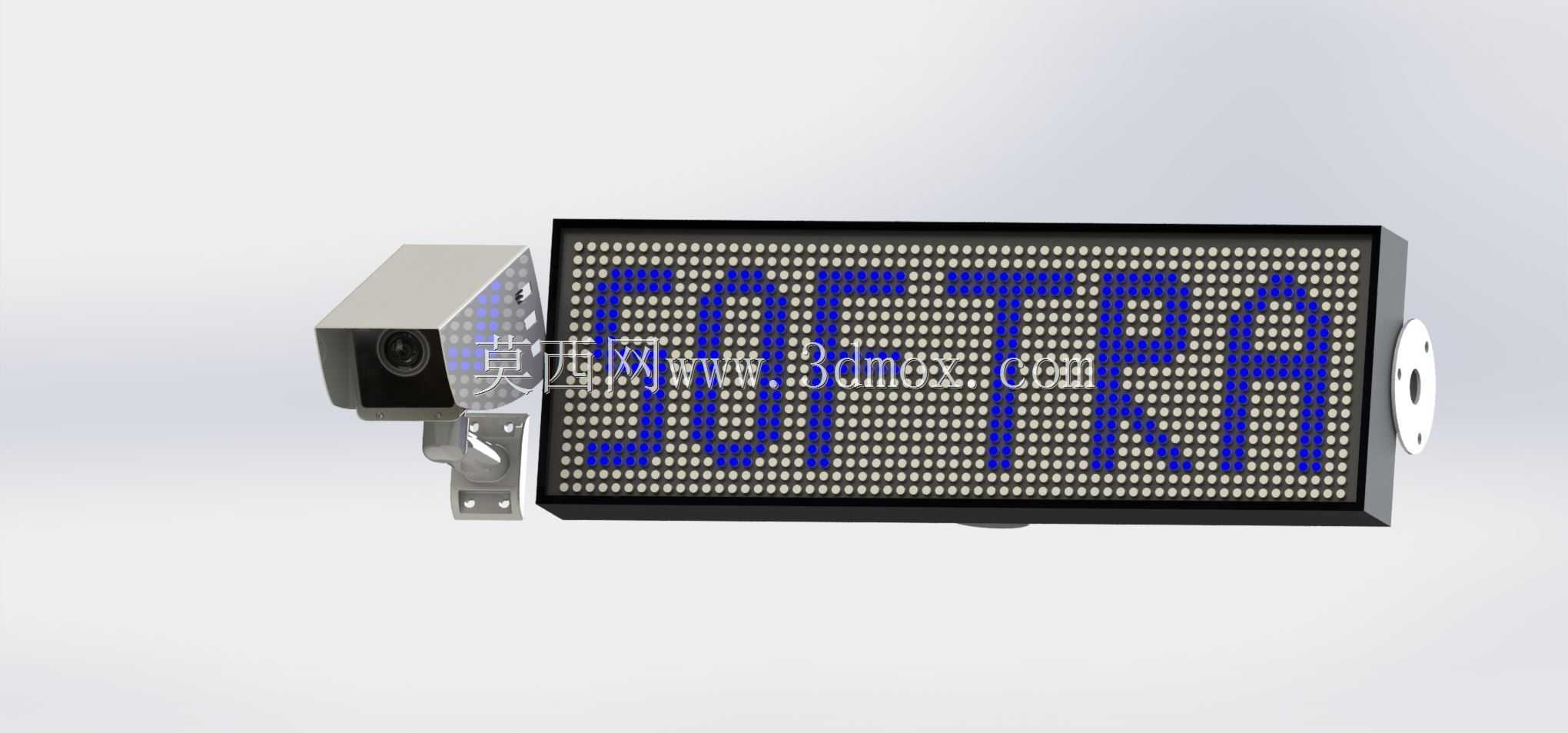

车牌识别专用监控摄像设备结构

　　做智慧交通、园区出入口管控项目的结构设计时，这类ANPR摄像单元的三维结构参考价值很高，很多刚接触安防设备结构的工程师容易只盯着镜头成像参数，忽略安装适配、户外防护这些直接影响落地效果的结构细节。先从实际应用场景说，这类设备主要部署在停车场出入口、城市道路卡口、园区门禁道闸旁，核心用途是自动捕捉通行车辆的车牌信息，联动道闸抬杆、通行计费、违章抓拍这些系统，和普通民用监控摄像头的结构需求差异很大，普通监控侧重广角覆盖，这类设备的结构设计全部围绕成像角度稳定、户外长期可靠运行来做。

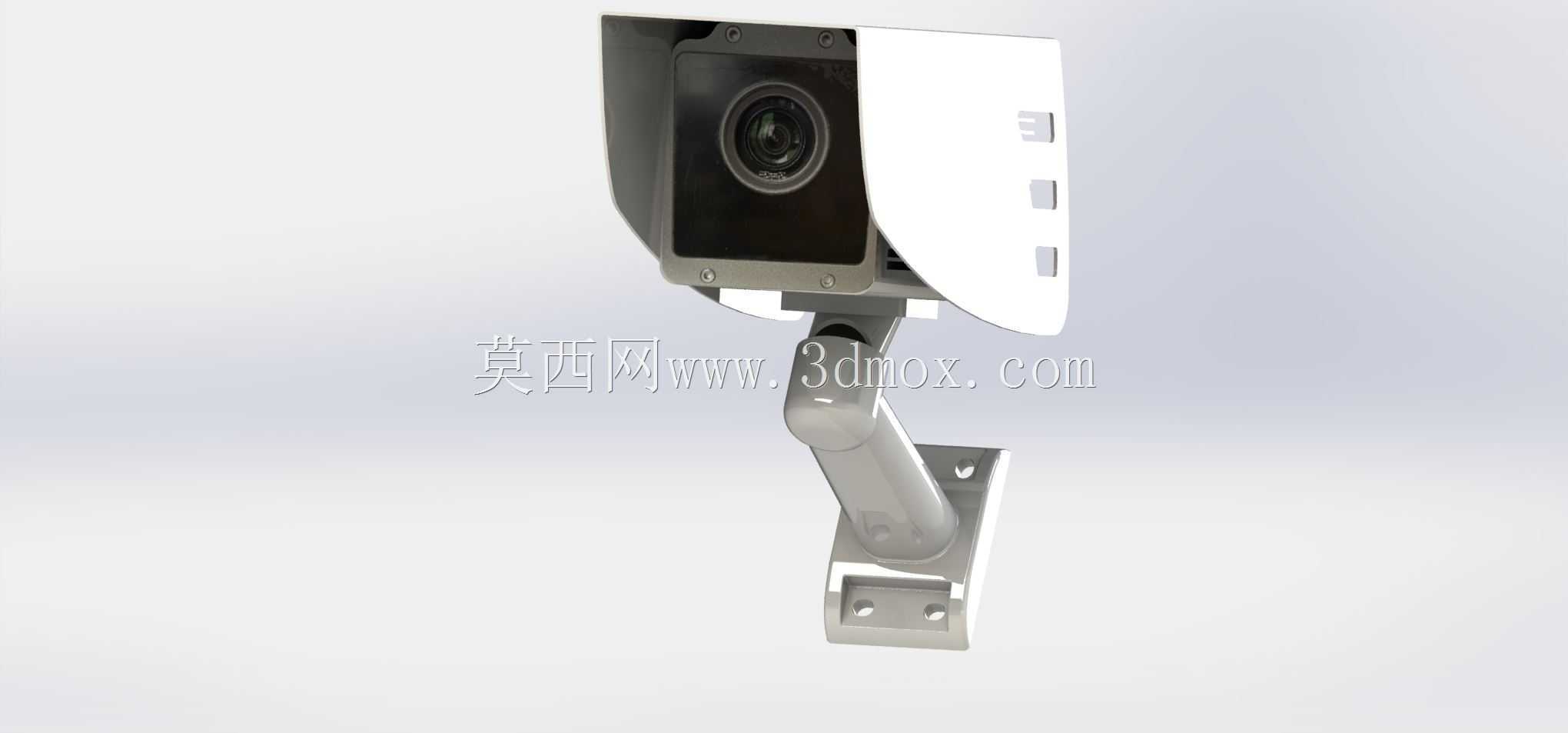

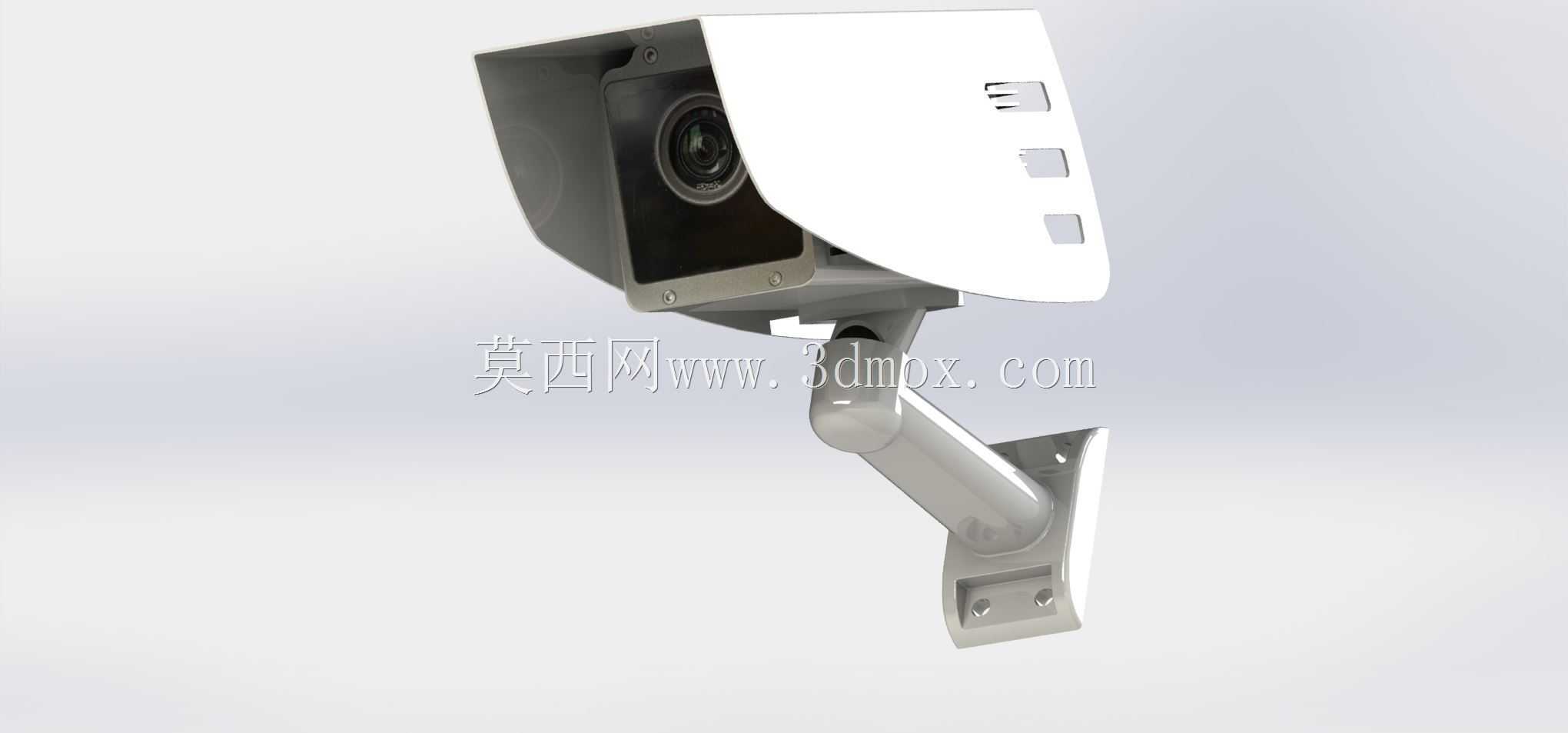

　　先看安装结构部分，配套的壁装支架是多段可调的铰接结构，底座是带四个长圆孔的金属安装板，长圆孔的设计是为了现场安装时能微调固定位置，抵消墙面或者立杆安装面的打孔误差，不用重新扩孔就能调整设备的水平位置；支架的铰接关节带锁紧结构，松开锁紧件后可以在垂直方向0到45度范围内调整俯仰角度，水平方向也能绕支架转轴做±30度的偏转，现场调试的时候不用拆卸设备，就能把镜头的成像中心对准车道上的车牌捕捉区域，适配不同高度的安装立杆、不同宽度的车道场景，安装边界上，支架底座的固定孔距适配市面上常规的监控立杆安装法兰，也能直接用膨胀螺丝固定在混凝土墙面上，不需要额外做转接件。

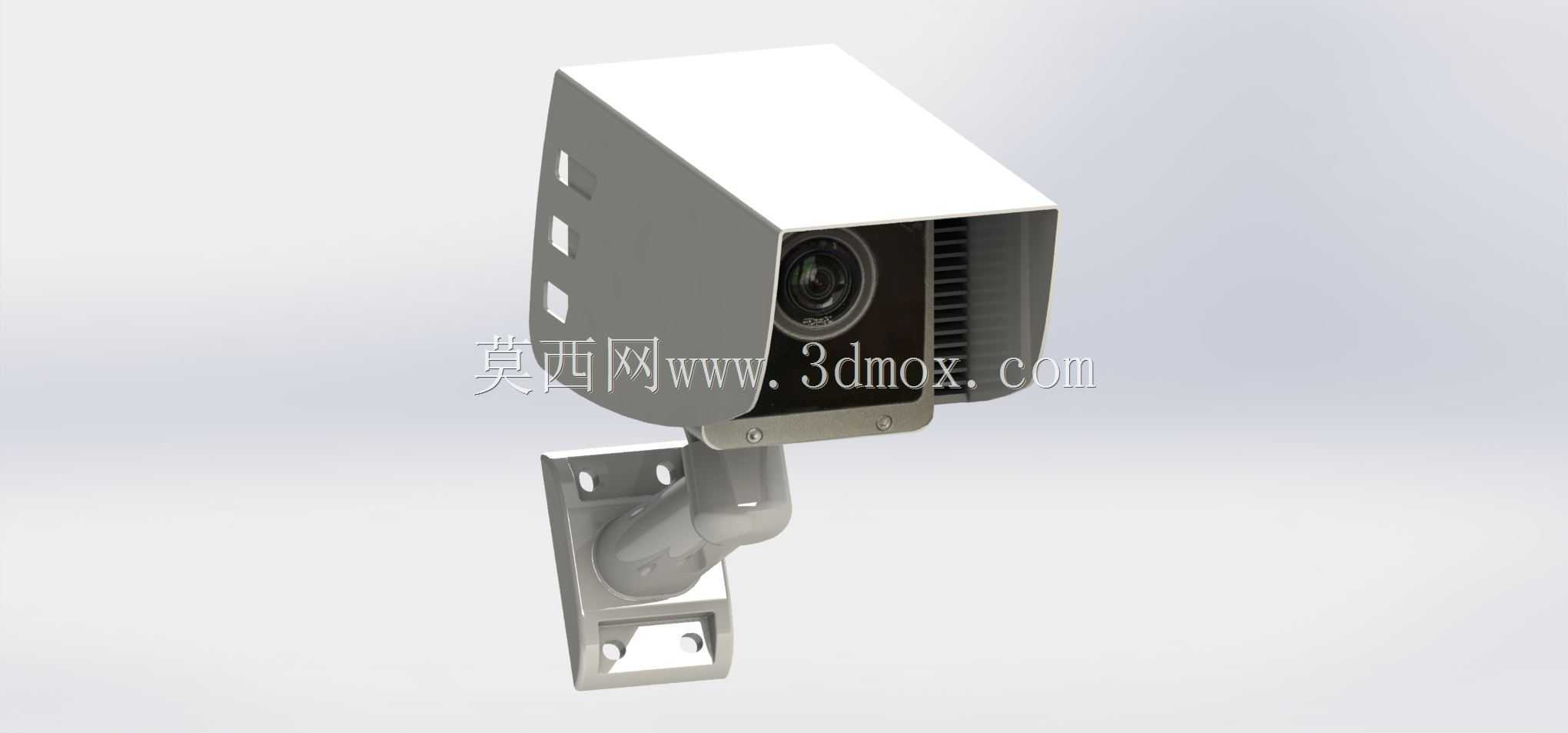

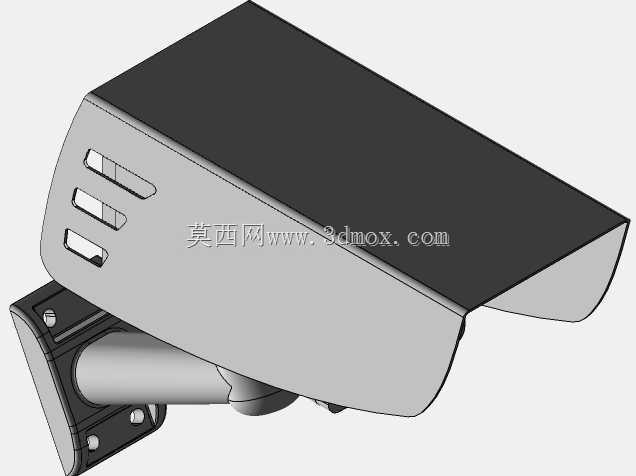

　　再看主机外壳的结构设计，整体是方正的金属壳体，前端镜头位置做了内凹的遮光檐结构，这个结构不是装饰，是为了避免白天阳光直射镜头产生眩光，影响车牌识别的准确率，比额外加装遮光罩的结构整体性更好，抗风能力也更强；壳体侧面开了多组散热格栅，因为设备内置图像采集处理板卡，长时间连续工作会产生热量，格栅的开孔方向是朝下倾斜的，既能保证空气流通散热，又能避免雨水顺着开孔流进壳体内部，壳体的拼接缝都做了止口设计，配合防水胶条能达到户外使用的防护等级，不用额外做防雨罩就能在露天环境长期使用。镜头组件的安装位在壳体前端的中心位置，周围预留了补光灯的安装空间，实际量产版本会在镜头两侧加装红外或者白光补光灯，夜间光线不足的时候自动补光，保证车牌成像清晰，三维模型里镜头的安装座做了可调结构，能微调镜头的焦距和角度，装配的时候不用拆整个外壳就能完成成像校准。

　　从结构设计思路上看，这个设备的所有结构细节都是围绕户外长期稳定运行、现场调试便捷来做的，没有多余的装饰性结构，壳体的棱角都做了小圆弧倒角，既避免安装调试的时候划伤施工人员，也能减少风阻，在大风天气下降低支架的负载，避免设备角度偏移。尺寸方面，主机壳体的宽度大概在120毫米左右，高度100毫米，长度180毫米，加上支架的总高度大概260毫米，整体体积紧凑，不会因为设备过大遮挡驾驶员视线，也不容易被人为破坏；出线口设计在壳体底部靠近支架的位置，线缆可以顺着支架内部的走线槽布放，既美观又能避免线缆被紫外线老化或者被外力拉扯断裂。

　　很多做道闸集成、停车场系统的工程师在做整体布局的时候，经常会因为没掌握这类摄像设备的安装尺寸和角度调整范围，导致现场安装后识别区域偏移，要么拍不到车牌，要么识别角度过大识别率低，这个三维结构把支架的可调范围、壳体的安装孔位、镜头的视场角边界都做了准确还原，在做项目整体三维布局的时候，可以直接导入装配，模拟不同安装高度、不同俯仰角度下的成像覆盖范围，提前确定立杆的安装位置和设备安装高度，减少现场调试的返工量。另外壳体的结构设计也可以作为同类户外监控设备的结构参考，比如散热格栅的开孔角度、遮光檐的伸出长度、支架铰接的锁紧方式，这些细节都是经过大量现场验证的成熟结构，不用从零开始做可靠性验证，能缩短新产品的开发周期。

　　还要注意安装边界的细节，支架的最大承重是按照主机重量的2.5倍做的冗余设计，即使在壳体上额外加装补光灯、防雨罩这类附件，也不会出现支架下垂、角度偏移的问题；设备的重心刚好落在支架转轴的中心线上，调整角度的时候不会出现头重脚轻自动下坠的情况，调试的时候一个人就能完成角度固定，不需要额外托举设备。壳体的后端预留了检修盖板，拆开盖板就能更换内部的存储卡因或者调试拨码开关，不用把整个设备从支架上拆下来，后期维护的效率很高。
