户外支付站点金属框架防护遮蔽结构

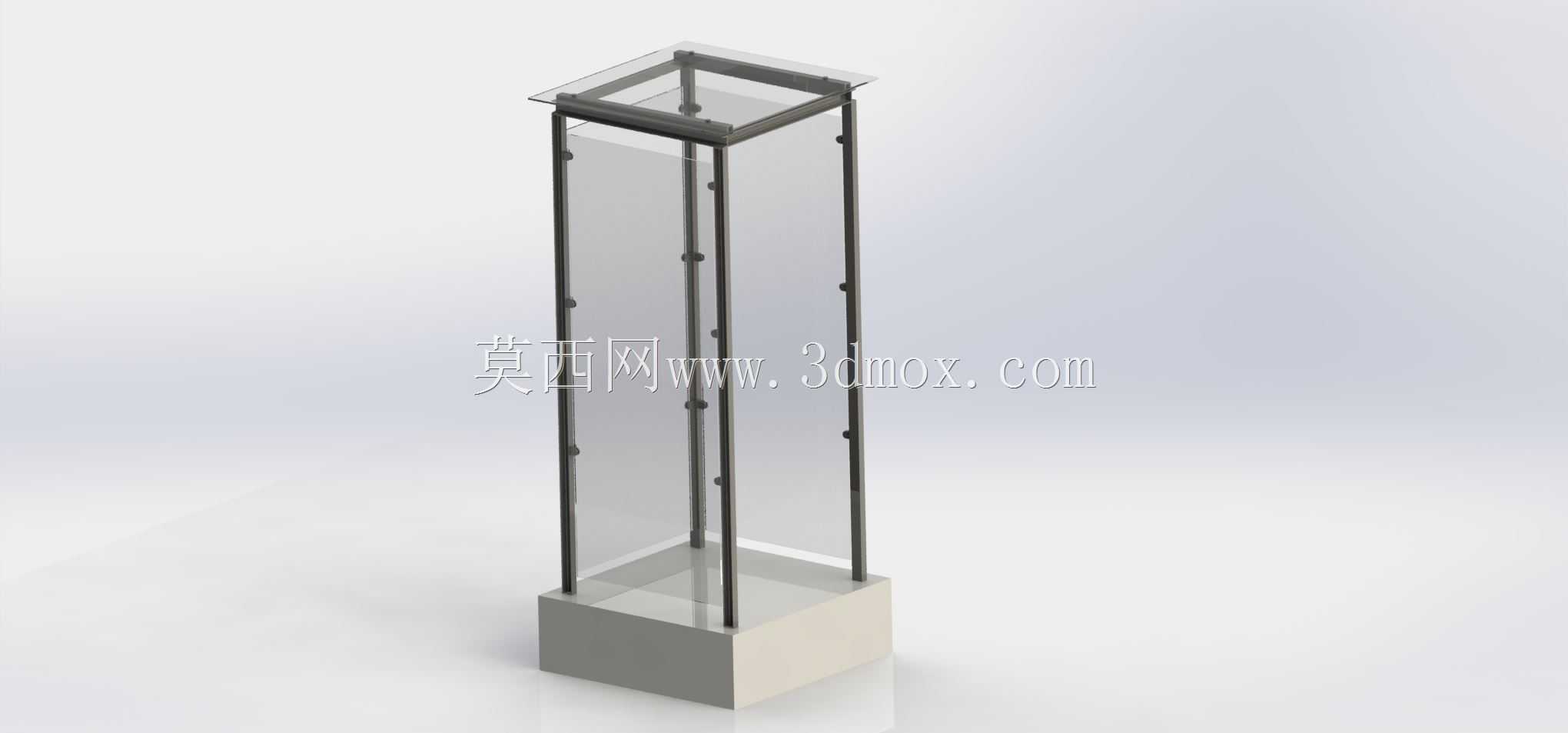

　　该结构主要应用于露天布设的自助支付点位，常见于园区出入口、无人值守停车场缴费点、户外自助售票终端旁，核心作用是为支付操作区域提供物理防护与环境遮蔽，避免露天环境下的降雨直淋、高空坠物磕碰、侧边强风直吹对支付终端及操作人群造成影响。从结构组成来看，整体采用立式通透框架设计，底部为实心配重基座，四根竖向金属型材作为主承力立柱，沿基座四角垂直向上布设，立柱之间采用透明围护板材填充，顶部设置带悬挑边缘的封顶结构，既保证操作区域的视线通透，不会形成封闭空间带来的压抑感，也能实现顶部挡雨、侧边隔风的实际功能。设计阶段首先考虑户外长期使用的结构稳定性，底部配重基座采用实心块状结构，重量足以抵御常规户外风力作用下的倾覆力矩，

　　基座与竖向立柱之间采用内嵌式连接，立柱底端插入基座预设的安装槽内，通过紧固件锁死，避免连接位置出现晃动间隙。竖向立柱选用等截面金属型材，沿高度方向等间距设置围护板材的固定点位，固定件采用隐藏式设计，不会突出型材表面形成磕碰风险，同时每处固定点位都预留了微量调节间隙，可抵消户外温差带来的型材热胀冷缩形变，避免长期使用后出现围护板材挤压开裂或者固定件松脱的问题。围护部分选用高透明板材，一方面不会遮挡支付终端的操作视线，操作人员站在结构内部可以清晰观察外部通行状态，外部也能直观看到点位位置，起到点位标识作用；另一方面透明板材的抗冲击性能满足户外使用要求，常规的飞石、磕碰不会造成板材碎裂，即使出现破损也不会形成尖锐碎块造成二次伤害。

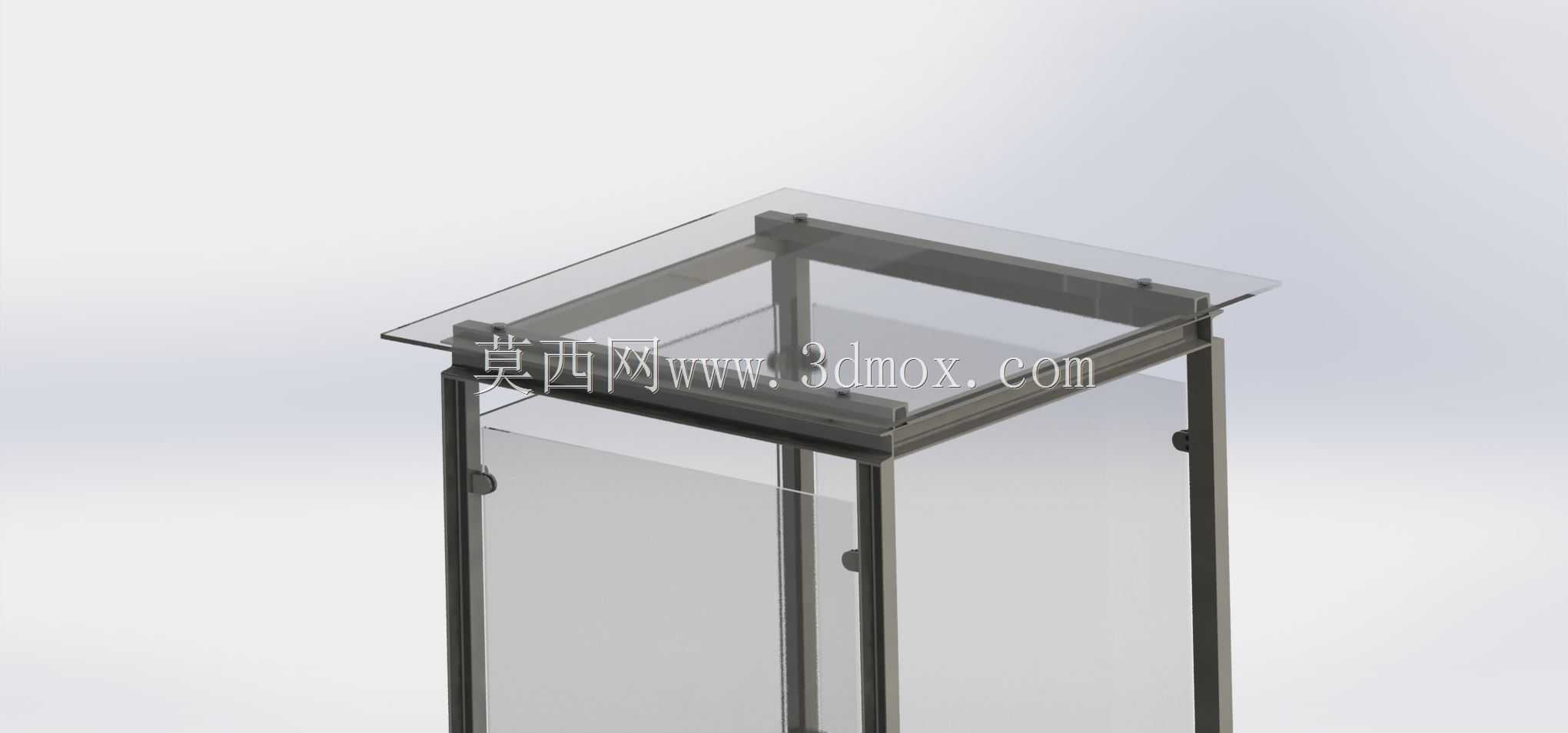

　　顶部封顶结构采用框架内嵌板材的形式，边缘超出竖向立柱的投影范围一定距离，形成悬挑遮雨边，降雨时雨水会顺着悬挑边缘直接滴落至结构外侧，不会顺着立柱缝隙流入内部操作区域，封顶框架与立柱顶端采用可拆卸连接，后期如果需要更换顶部密封件或者加装照明、标识配件，不需要拆解整体结构即可完成作业。安装边界方面，该结构整体占地尺寸与单台自助支付终端的操作预留空间匹配，基座占地面积仅需略大于终端底座，安装时不需要对地面进行大规模开挖，仅需在硬化地面上通过膨胀螺栓将基座固定即可，整体竖向高度符合成年人站立操作的视线高度，顶部不会遮挡周边监控设备的拍摄视角，侧边通透设计也不会形成监控盲区。实际使用中，该结构没有多余的冗余部件，所有构件都承担明确的功能：

　　底部基座负责整体配重与安装固定，竖向立柱负责整体承力与围护件固定，透明围护件负责侧边风、雨、杂物的阻隔，顶部结构负责上方遮挡，各部件之间的连接节点都做了圆角过渡处理，没有尖锐外凸结构，避免人员进出时发生磕碰。针对户外使用的耐候性需求，所有金属构件表面都做了防腐处理，能够适应露天环境下的日晒、雨淋、温湿度变化，不会短时间内出现锈蚀、涂层脱落的问题，透明围护板材也添加了抗紫外线成分，长期日晒不会出现发黄、透明度下降的情况，减少后期维护的工作量。结构内部预留了足够的操作空间，单人站立操作支付终端时，身体完全处于遮蔽范围内，侧边围护的高度从基座位置一直延伸至顶部框架下方，能够阻挡大部分斜向飘落的雨水，即使在小雨天气，操作人员也不需要撑伞即可完成支付操作，同时通透的设计不会让内部形成密闭空间，夏季使用时不会出现内部闷热的问题，空气可以顺着围护板材与框架之间的微小间隙自然流通。
