嵌入式面板机箱机械门锁结构设计

　　这款嵌入式面板机箱机械门锁，主要面向工业控制柜、通讯机柜、测试设备机箱、低压配电箱体等场景的舱门闭锁需求，在各类需要频繁开启检修、同时要求闭合后具备可靠防松脱性能的箱体结构上应用广泛。日常设备运维过程中，这类锁具需要兼顾操作便捷性与闭合可靠性，既不能因为长期振动出现自行松脱，也不能在运维人员需要开启时出现卡滞无法操作的问题。

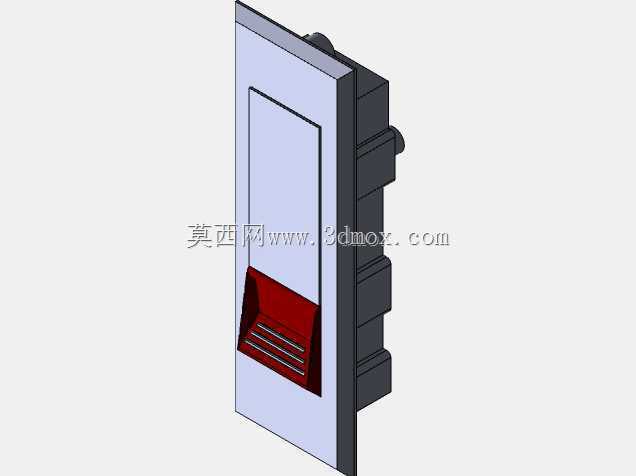

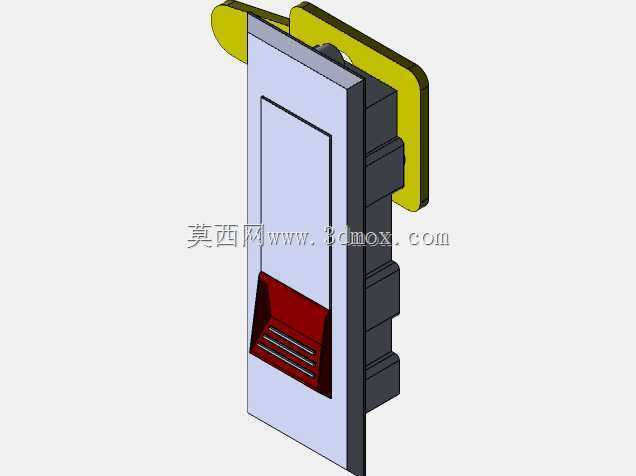

　　从功能特性来看，该锁采用拨片式闭锁结构，锁体嵌入安装在机箱面板预留的开孔内，外露操作面与机箱面板保持齐平，不会突出面板表面占用外部安装空间，也能避免外部磕碰导致锁具损坏。锁体的操作端设置有醒目的红色拨块，运维人员无需额外工具，直接拨动红色拨块即可完成解锁与闭锁动作，操作行程清晰，到位后有明确的触感反馈，能直观判断锁止状态，避免出现假锁导致的舱门意外开启。锁体内部的传动结构做了限位设计，拨块转动到锁止位置后会被内部限位结构卡住，不会因为运输过程中的振动、冲击出现自行移位解锁的情况，闭锁状态下锁舌伸出后与机箱门框的锁扣位置完全贴合，能提供足够的锁紧力，保证舱门闭合后缝隙均匀，不会出现晃动、异响的问题。

　　设计思路上，这款锁优先考虑了嵌入式安装的适配性，锁体主体的安装定位结构做了台阶式设计，安装时直接从面板正面卡入预留的矩形开孔，背部通过卡扣或者紧固件与面板固定，不需要在面板背部预留过多的操作空间，适合壁厚1.2mm到2.5mm的冷轧钢板机箱面板安装，适配市面上多数标准工业机箱的面板厚度规格。外露的面板部分做了窄边框设计，整体视觉简洁，与工业设备的硬朗外观风格匹配，红色操作拨块与浅灰色的锁体面盖形成明显的色彩区分，即使在光线较差的机房、车间环境下，也能快速找到锁具操作位置。锁体的内部传动件采用耐磨工程塑料与金属嵌件结合的结构，转动部位的摩擦阻力小，长期使用不会出现磨损松旷，金属锁舌部分做了防锈处理，在潮湿、多粉尘的工业环境下也能保持动作顺畅，不会出现锈蚀卡滞。

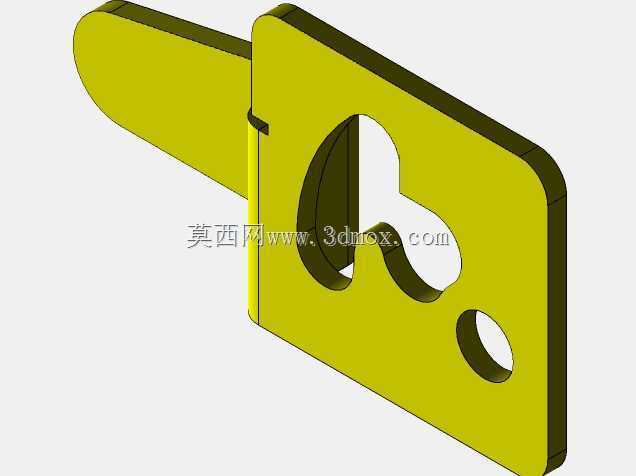

　　外形尺寸与安装边界方面，锁体的外露面板为矩形结构，长宽尺寸适配标准机箱面板的通用开孔规格，安装开孔的公差要求控制在±0.2mm范围内，保证锁体装入后不会出现晃动，同时也不会因为开孔过小导致装配困难。锁体嵌入面板后的背部深度控制在较小范围内，不会占用机箱内部过多的走线空间，避免与机箱内部安装的PCB板、线束、元器件产生干涉。锁舌的伸出长度经过匹配设计，闭锁时锁舌伸入门框锁扣的深度足够，即使舱门因为加工误差存在轻微的变形，也能保证可靠锁止，不会出现锁舌滑脱的问题。锁体的操作拨块转动角度为90度，对应解锁与闭锁两个状态，转动过程中不会与面板表面的其他标识、安装件产生干涉，操作时手指的拨动空间充足，戴薄劳保手套也能顺利完成操作。

　　在实际选型应用中，这类面板锁不需要配套钥匙，适合内部设备需要频繁操作、不需要权限管控的机箱舱门使用，相比带钥匙的锁具，运维过程中不需要额外保管钥匙，提升了日常检修的效率，同时嵌入式的安装结构也能避免锁具被外力撬动破坏，具备一定的防非授权开启的能力。锁体的整体结构没有易损的小零件，长期免维护使用的可靠性高，适合在工业设备上批量配套使用，安装过程简单，不需要复杂的专用工装，普通装配人员按照开孔说明完成开孔后，几分钟即可完成单把锁的安装固定，装配效率高。
