塔奎特110型门窗执手结构设计

　　这款执手构件主要应用于民用建筑平开式门窗的启闭锁闭场景，是门窗系统中直接与使用者交互的核心操作部件，承担着传递操作扭矩、驱动门窗锁点机构完成锁闭与开启动作的功能，其结构可靠性直接影响门窗的使用手感、密封性能与防盗安全等级。从实际工程应用来看，这类执手普遍适配于断桥铝、塑钢材质的内开、外开平开窗，部分同结构衍生款也可用于上悬式通风窗的操作端，在住宅精装、商业办公空间的门窗配套中应用占比极高。

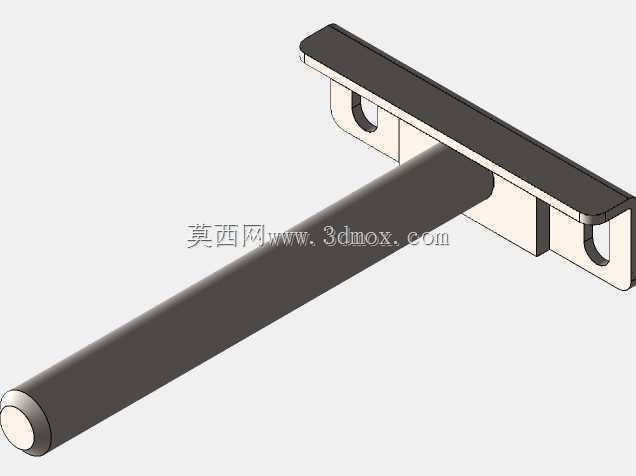

　　从结构设计思路来看，该执手采用了一体式长握柄加安装基座的组合结构，握柄部分做了等直径圆柱造型，表面做哑光防滑处理，握持时的受力面均匀，成年人单手握持旋转时的施力角度符合人体工程学要求，旋转操作的行程控制在90度标准区间，从水平锁闭状态旋转至垂直开启状态的过程中，扭矩传递平稳，无多余旷量。基座部分采用平板式安装结构，预留的沉头安装孔位适配标准M5自攻螺丝，可直接固定在门窗型材的预装槽位上，基座与型材接触面做了平整化处理，安装后不会出现局部应力集中导致的型材表面凹陷问题，同时基座内部集成了方轴连接腔，可适配行业通用的7*7mm方传动杆，不需要额外定制转接件就能匹配市面上绝大多数的门窗多点锁闭传动机构，互换性较强。

　　在安装边界尺寸上，该执手的握柄伸出长度控制在110mm，对应其型号命名的尺寸参数，握柄直径为20mm，基座的安装孔距为43mm，属于行业通用的标准安装孔距，替换旧执手时不需要在型材上重新打孔，直接对齐原有孔位即可完成安装，大幅降低后期运维的替换成本。基座的整体厚度为12mm，安装后突出型材表面的高度不会与纱窗、窗帘等周边构件产生干涉，握柄旋转过程中，其运动包络半径为110mm，安装时只需要确认型材侧边距离窗框边框的距离大于120mm，就可以保证执手旋转全程无卡滞。

　　从功能特性层面来看，该执手的基座内部设置了定位阻尼结构，当执手旋转至锁闭、开启两个极限位置时，会有清晰的档位反馈，使用者不需要额外观察锁点状态，仅凭手感就能确认门窗是否完全锁闭到位，避免出现假锁的安全隐患。握柄与基座的连接部位做了耐磨衬套设计，长期反复旋转操作不会出现金属间的硬摩擦，有效降低操作噪音，同时延长构件的整体使用寿命，按照常规民用场景日均操作3次计算，其结构疲劳寿命可满足十万次以上的操作需求，符合建筑五金件的耐用性标准。

　　在实际选型适配过程中，需要注意该执手的方轴插入深度为25mm，配套传动杆的插入端需要做对应的倒角处理，避免安装时方轴顶死导致执手无法复位；同时基座背面与型材接触的位置需要配套厚度1mm的橡胶减震垫片，一方面可以填充型材表面的平面度误差，另一方面可以避免金属基座与型材表面长期接触产生的电化学腐蚀，尤其在沿海高湿、高盐雾的使用场景下，减震垫片还能起到一定的密封作用，减少雨水顺着安装孔渗入型材腔体的概率。

　　从三维建模的角度来看，该构件的建模过程需要重点关注握柄与基座连接位置的圆角过渡处理，圆角半径控制在3mm，既可以避免应力集中导致的连接部位断裂，也能提升握持时的触感，不会出现锐边割手的问题；安装孔的沉头深度需要控制在3mm，保证螺丝安装后头部完全埋入基座表面，不会突出影响外观与使用。整个构件的装配关系简单，没有复杂的曲面结构，建模时优先采用拉伸、旋转等基础特征完成主体结构，再对配合面做公差预留，方轴连接腔的尺寸需要比标准方轴尺寸大0.2mm，保证装配后传动顺畅无卡滞，同时不会出现过大的配合间隙导致执手晃动。
