户外商用金属板材木火披萨烤炉结构

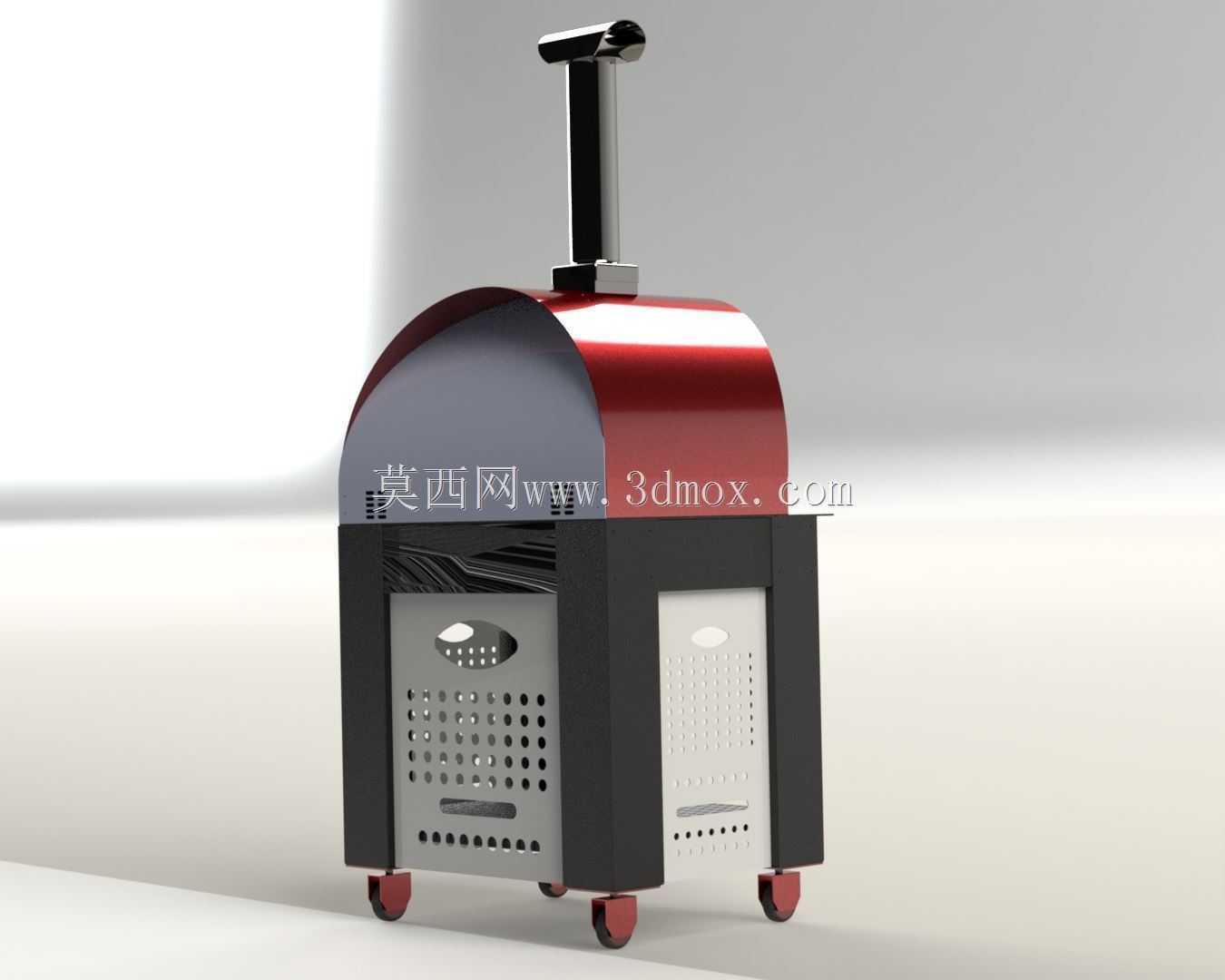

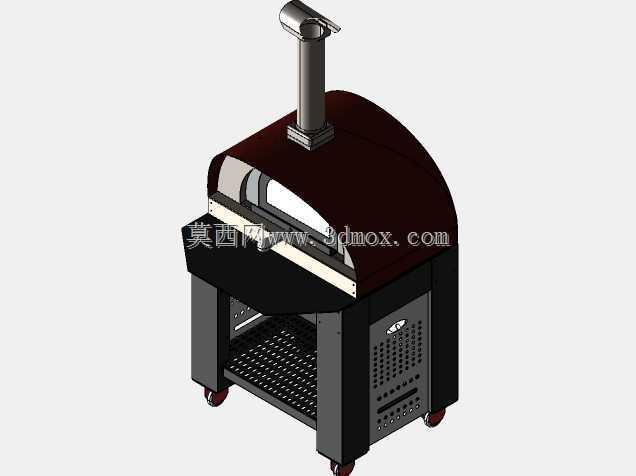

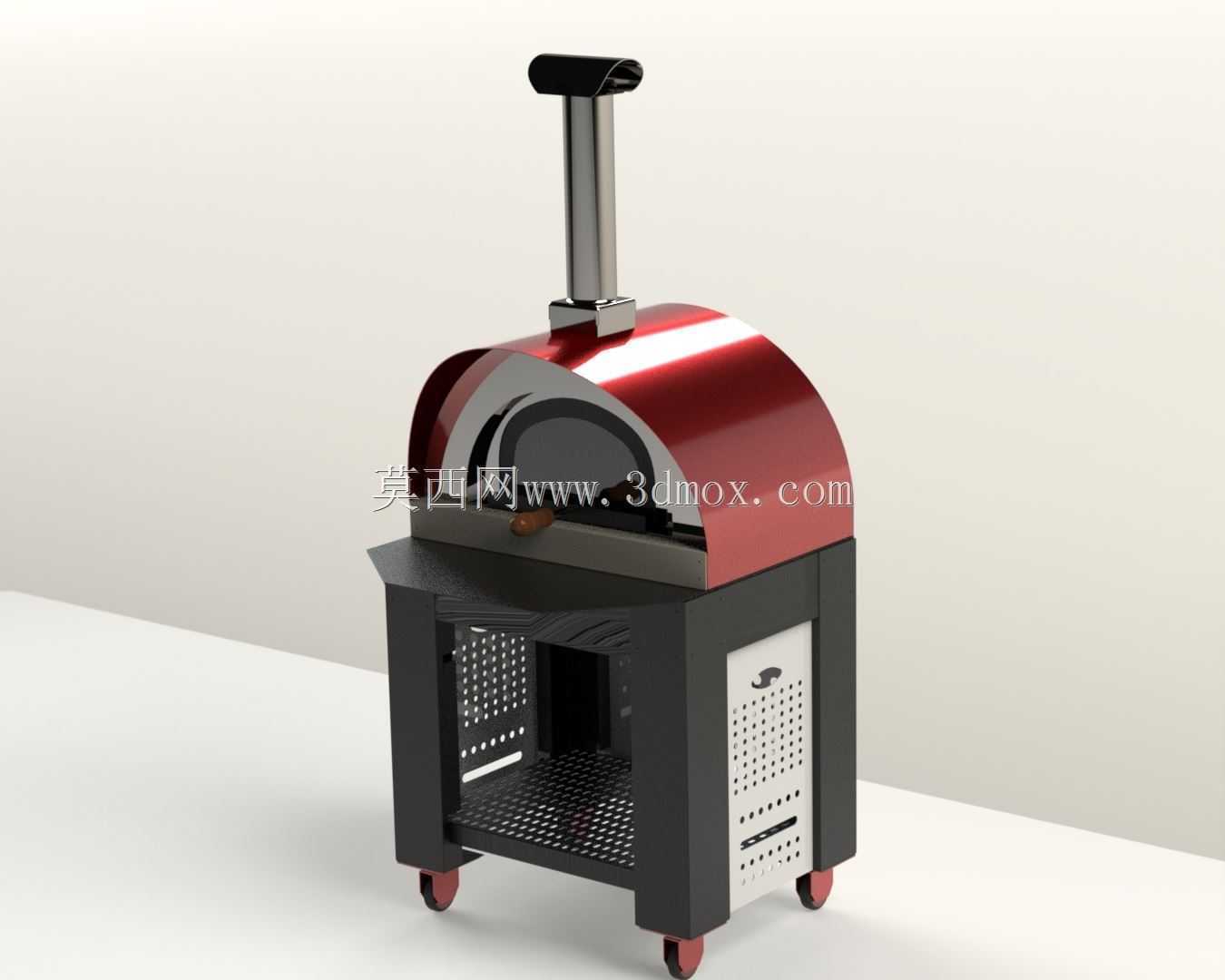

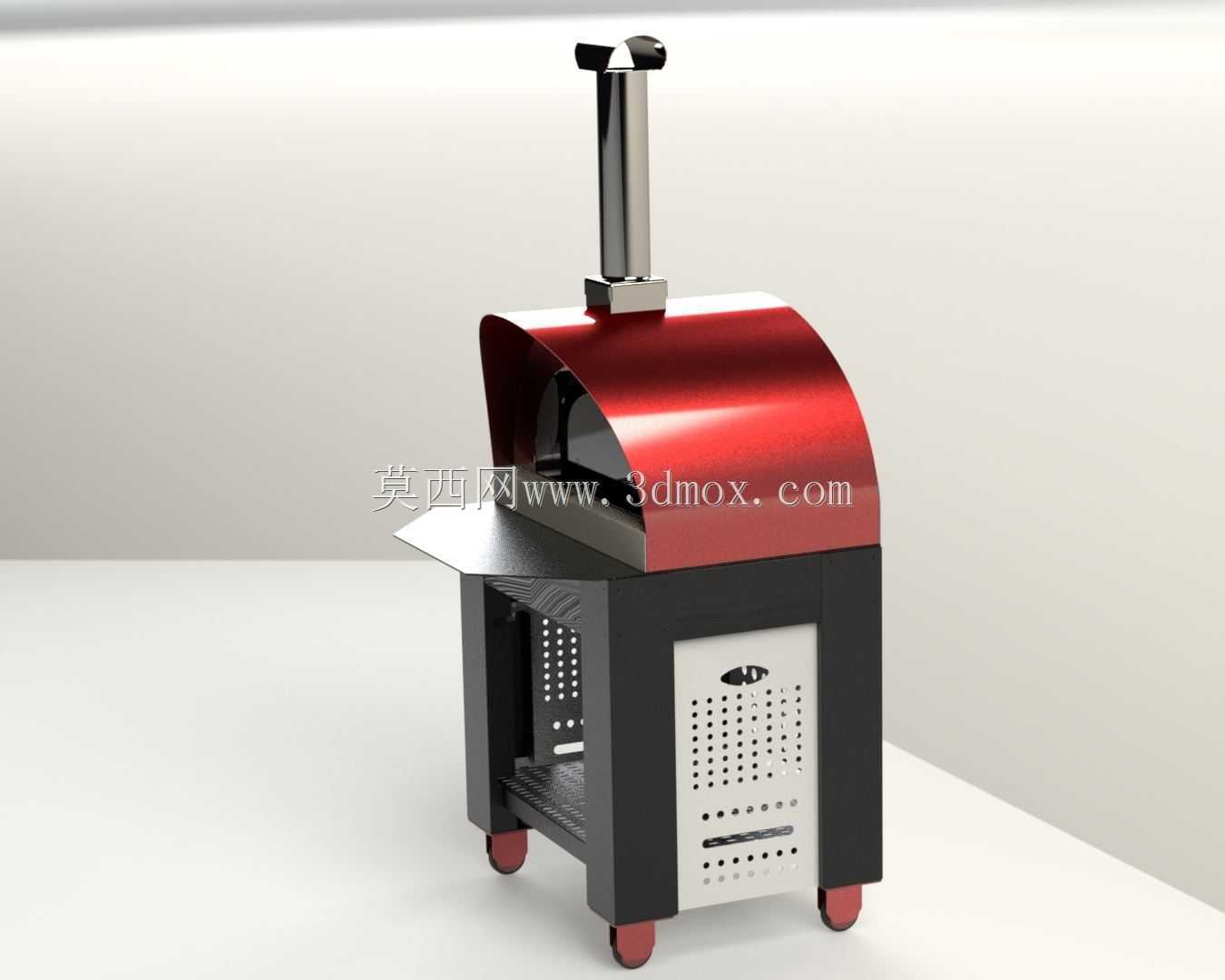

　　这款木火烤炉的结构设计完全围绕户外商用烹饪的高频使用场景展开，区别于家用小型电烤设备，其核心定位是满足露天餐吧、露营营地、市集摊位的连续烤制需求，尤其是意式披萨这类需要短时高温炙烤的餐品制作，炉腔内部可稳定维持400℃以上的烤制温度，依靠木柴燃烧产生的直射热与炉壁蓄热的辐射热共同作用，能在90秒内完成单份披萨的熟化，同时赋予食材果木熏烤的独特风味，这是电加热或燃气加热烤炉难以实现的效果。从结构分层来看，设备整体采用落地式带脚轮设计，底部四个带刹车的万向脚轮直接安装在机架底部的方管焊接框架上，机架主体采用2mm厚冷轧钢板折弯焊接成型，底部预留120mm高度的储物层，可临时放置木柴、烤盘夹等操作工具，脚轮的安装座做了加厚焊接处理，

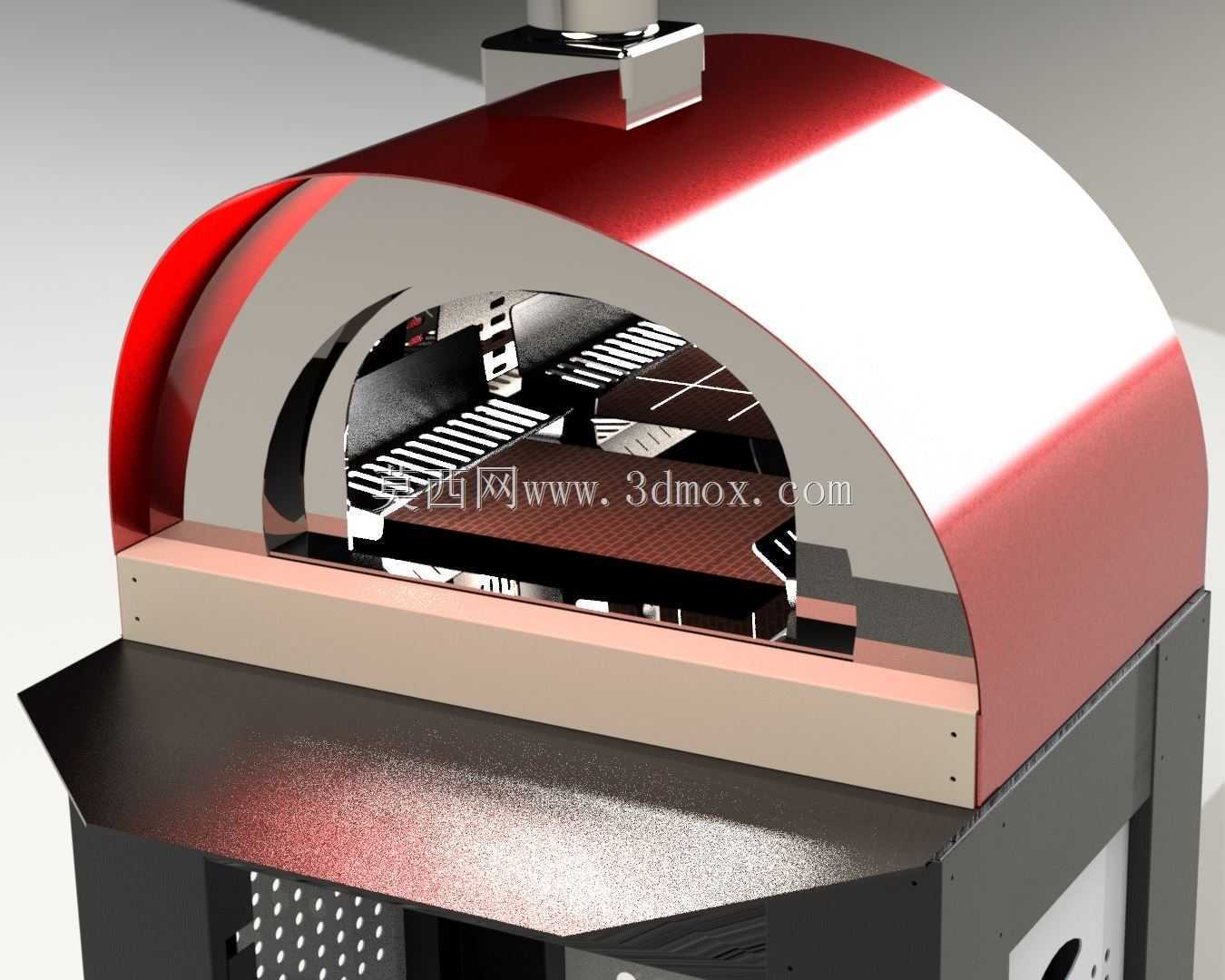

　　单轮承重设计为80kg，完全满足整机满负载状态下的短距离移动需求，适配户外经营场地频繁调整位置的使用特点。炉体上部的弧形顶盖采用1.5mm厚冷轧钢板一体冲压成型，表面做高温红色喷塑处理，可耐受600℃的长期工作温度，不会出现漆面脱落或变色问题，顶盖前端的开口处设置了可抽拉的不锈钢置物台，采用1.2mm厚304不锈钢板材折弯制作，抽拉行程为200mm，烤制操作时可拉出放置待烤食材或刚取出的高温烤盘，闲置时可推回与炉体正面齐平，减少设备整体占地尺寸。顶盖顶部垂直设置的排烟烟囱采用双层不锈钢结构，内层为0.8mm厚304不锈钢卷制的排烟通道，外层为1.0mm厚冷轧钢板喷塑的隔热层，两层之间预留10mm的空气隔热间隙，

　　避免烟囱外壁温度过高造成操作人员烫伤，烟囱顶部设置可旋转的风量调节挡板，通过顶部的手柄转动即可调整排烟口的通流面积，以此控制炉腔内部的进氧量，进而调节燃烧温度与排烟速度，适配不同食材的烤制温度需求。炉体正面的控制面板区域采用多孔散热结构，面板上的孔洞分为上下两部分，上部为密集的3mm直径圆孔阵列，主要为炉体下部的储灰仓提供通风补氧通道，下部为长条形与圆孔组合的功能孔位，预留了温度传感器安装位、点火观察口与清灰口的安装位置，面板与内部燃烧室之间设置了20mm厚的硅酸铝隔热棉层，可将炉体外壁温度控制在60℃以下，避免操作人员误触烫伤。燃烧室内部采用耐火砖拼接内衬，厚度为40mm，可有效蓄积木柴燃烧产生的热量，

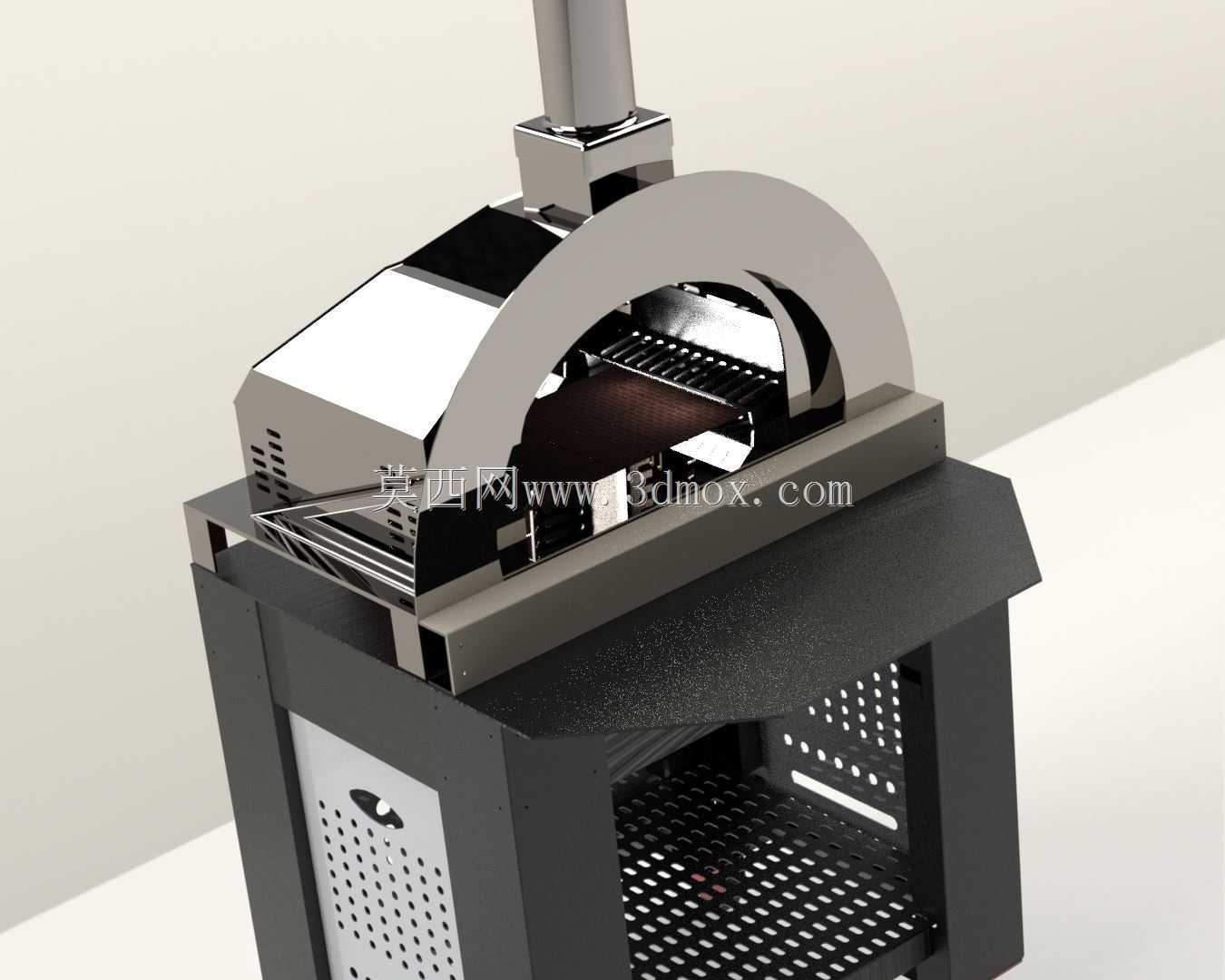

　　减少热量向炉体外围的无效散失，提升燃料利用效率，燃烧室底部设置了可抽拉的铸铁炉栅，炉栅缝隙宽度为8mm，既可以保证木柴燃烧的通风需求，又能让燃烧后的灰烬自然落入下方的抽拉式灰斗，灰斗采用1.5mm厚镀锌钢板制作，抽拉结构设置了耐高温密封胶条，避免漏灰影响操作环境，日常清灰只需抽出灰斗倾倒即可，无需拆解炉体结构。从安装边界来看，设备整体长宽高尺寸控制在800mm×700mm×1600mm范围内，放置时仅需预留左右各300mm的操作空间、后部200mm的散热空间即可，不需要额外的固定安装工序，脚轮刹车锁定后即可稳定放置，不需要配套的安装基础，适配户外非硬化地面的放置需求。结构设计阶段充分考虑了钣金加工的工艺性，所有折弯件的折弯半径均设置为板材厚度的1.5倍，焊接位置均设置在非外观面，减少后续打磨抛光的工作量，所有可拆卸部件均采用标准快拆螺丝固定，后期更换易损件时不需要专用工具，可大幅降低设备的维护成本。针对户外使用的防雨需求，顶盖的弧形结构做了15°的向后倾斜角度，雨水落在顶盖表面可自然向后导流，不会从炉口位置流入炉腔内部，烟囱顶部设置了防雨帽，避免闲置状态下雨水顺着烟囱进入燃烧室，延长内部耐火内衬的使用寿命。
