家用圆形扫地清洁机器人结构设计

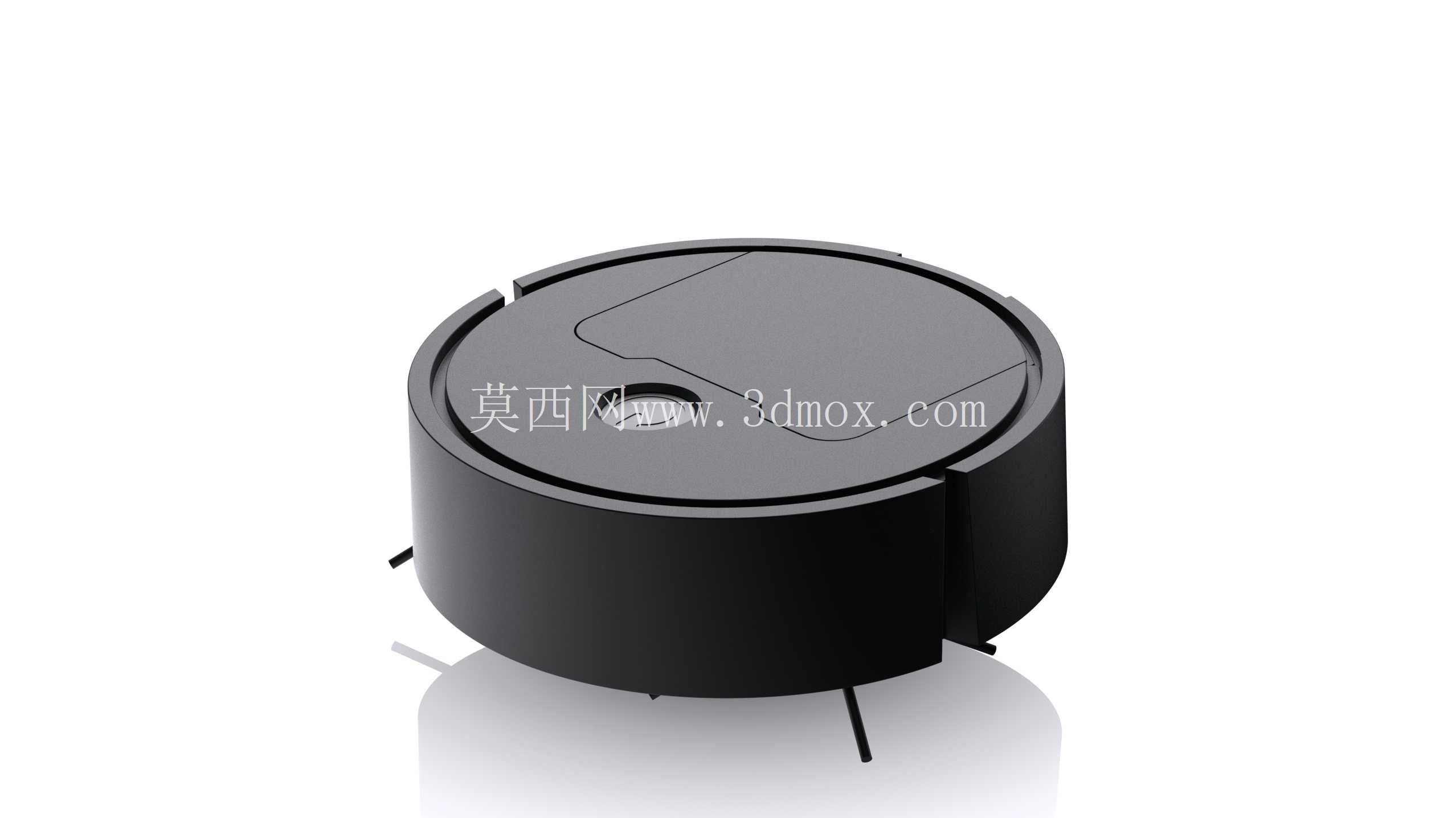

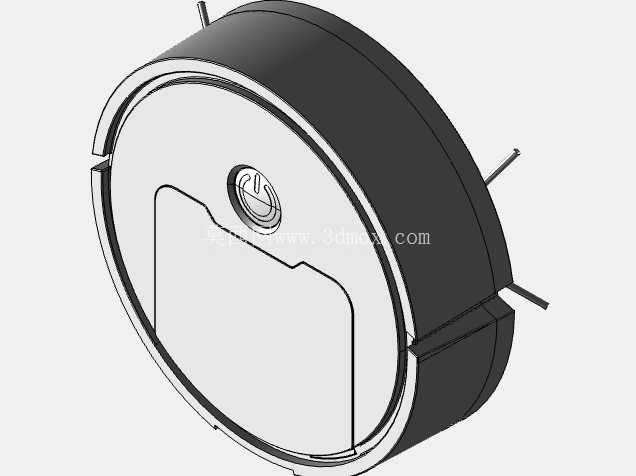

　　这款圆形移动清洁设备的三维结构设计，核心围绕家庭室内硬质地面、短绒地毯的日常清洁场景展开，适配普通住宅客厅、卧室、书房等区域的浮尘、碎屑、毛发类垃圾清理需求，可替代人工完成重复性地面清扫作业，降低日常家务劳动强度。从结构设计逻辑来看，整机采用矮圆柱式外形布局，整体高度控制在80-100mm区间，直径设定为320-350mm，该尺寸边界可顺利进入常规床底、沙发底、电视柜下方等低矮清洁盲区，不会出现卡滞无法通行的问题；圆形外轮廓无突出棱角，在沿墙行走、转向过程中可减少与家具、墙面的硬碰撞，降低外壳磕碰损伤概率，同时转向时无需预留过大的回转空间，适配小户型复杂家居布局的通行需求。整机底部结构做了分区设计，前端设置可浮动的边刷组件，

　　边刷伸出机身外轮廓30-40mm，可将墙角、家具边缘的垃圾扫至机身中部吸尘口覆盖范围，解决圆形机身沿墙清洁时的死角问题；中部吸尘口采用宽幅开口设计，开口宽度覆盖机身直径的60%以上，配合内置吸尘风道形成的负压，可快速将边刷聚拢的垃圾吸入尘盒；底部四周均匀布置万向从动轮与驱动轮，驱动轮采用悬挂式结构设计，可根据地面起伏做10-15mm的上下浮动，在10mm以内的地面落差、门槛石位置可顺利通过，不会出现轮组悬空打滑的情况。机身顶部结构做了一体化平整设计，仅设置必要的功能按键与上盖开启结构，上盖与机身主体采用卡扣式连接，无需额外工具即可掀开，方便用户取出内置尘盒完成垃圾倾倒与滤网清洁；尘盒容量设计为400-500ml，

　　可满足普通家庭3-5天的日常清洁储尘需求，减少频繁倒垃圾的操作频次。外壳壁厚统一设定为2.5mm，采用ABS工程塑料的成型工艺参数做结构加强，机身周圈设置软性防撞条，碰撞接触时可触发内部行程开关，让设备及时转向避让障碍物，避免硬冲击损坏内部电子元件。从功能实现的结构匹配来看，整机内部预留了吸尘风机、驱动电机、控制主板、电池组件的安装位，各部件安装位均设置定位筋条与螺丝柱，装配时可快速定位，减少组装工序的对位误差；电池安装位设置在机身重心位置，避免设备爬坡、越障时出现重心偏移侧翻的问题；吸尘风道采用顺滑圆弧过渡设计，减少风阻损耗，在同等风机功率下可提升吸尘负压，增强对颗粒状垃圾的吸附能力。针对日常使用的维护需求，边刷组件采用快拆结构，

　　用户可直接插拔更换磨损的边刷，无需拆卸机身外壳；底部滚刷（若配置）的盖板也采用卡扣式固定，可快速打开清理缠绕在滚刷上的毛发、长线类杂物，降低日常维护的操作门槛。整机的密封结构做了针对性设计，尘盒与风道衔接位置设置硅胶密封圈，避免吸尘过程中出现漏风、扬尘的问题，保证吸尘效率的同时，避免二次污染室内空气。
