商用健身房小腿伸展深蹲训练器械结构

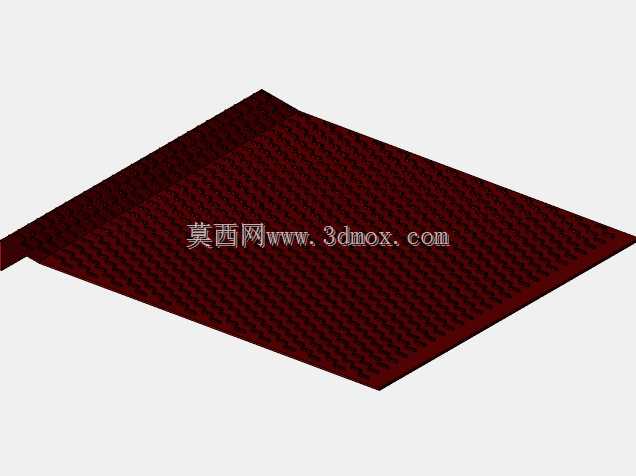

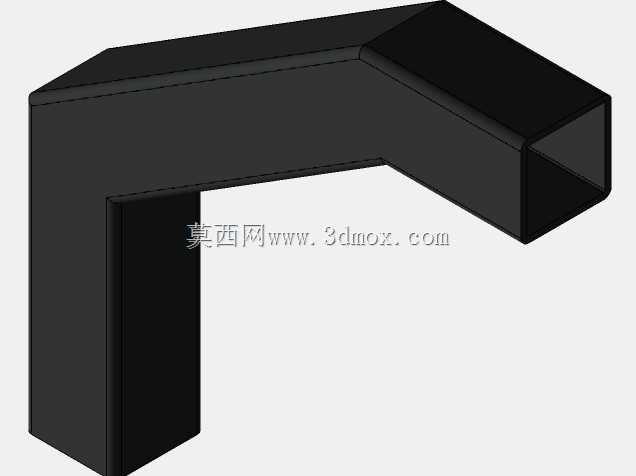

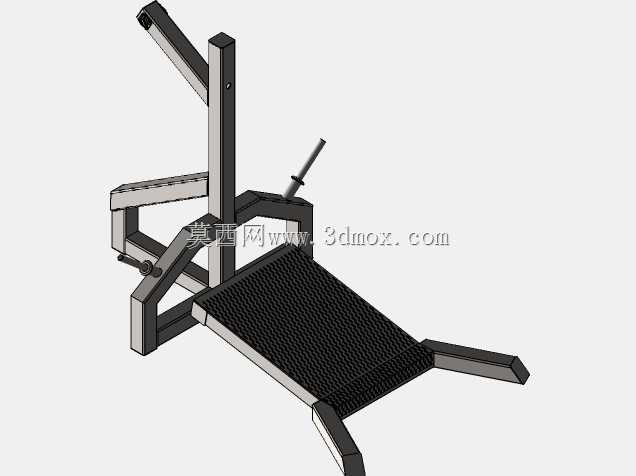

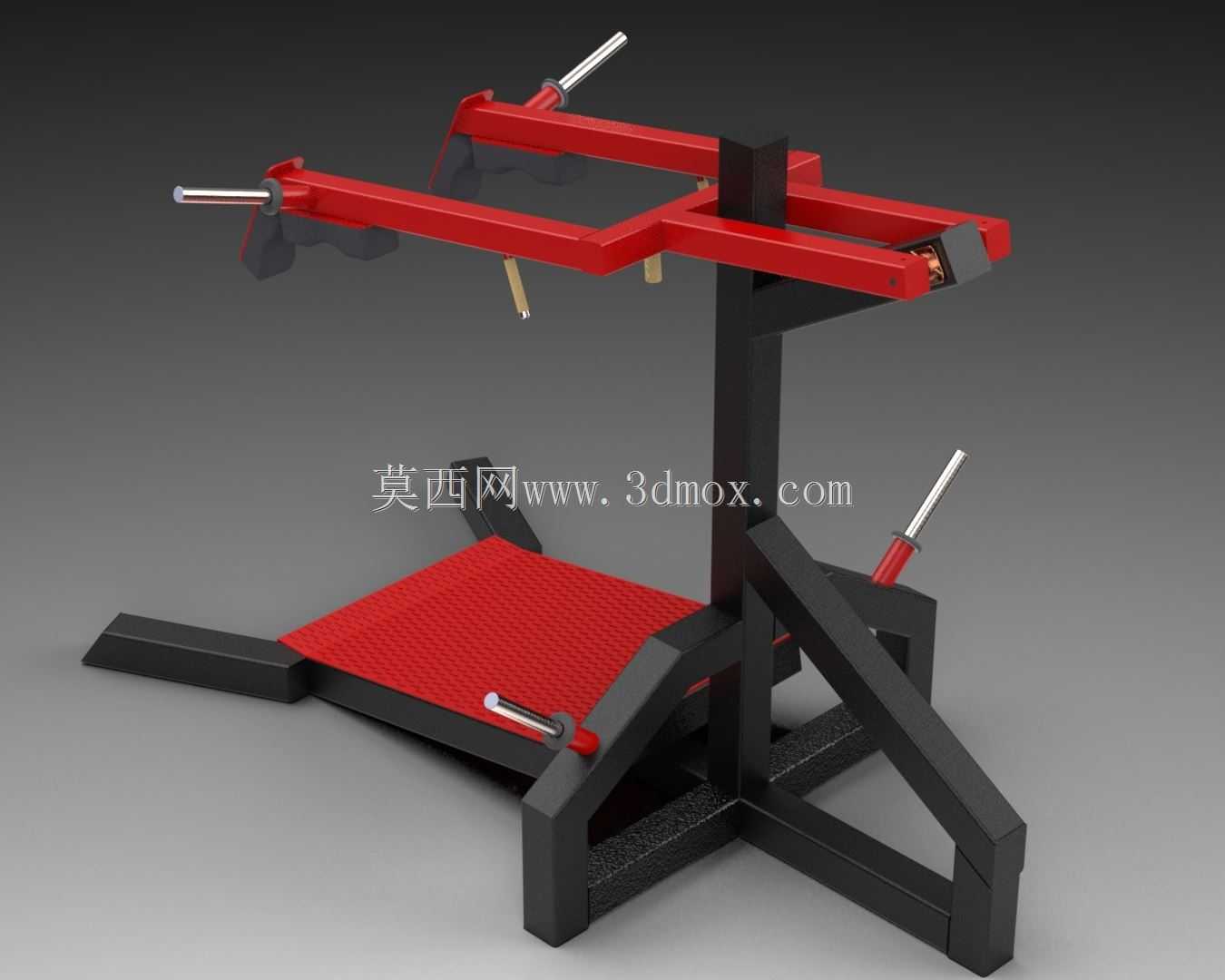

　　这款器械的结构设计完全围绕下肢复合训练的发力逻辑展开，主框架采用矩形钢管焊接成型，所有受力节点均做了满焊处理并打磨焊道消除应力集中点，整体落地占地面积控制在1800mm×1200mm区间，安装时无需额外打膨胀螺栓固定，依靠底部延伸出的前后支撑脚即可保证训练过程中的整机稳定性，支撑脚表面覆盖带防滑纹理的橡胶垫，既可以避免训练时器械移位，也能防止刮伤健身房地胶地面。器械的脚踏区域采用整面冲孔防滑钢板制作，踏板倾角设置为15度，刚好匹配小腿伸展训练时踝关节的初始活动角度，踏板表面的冲孔深度控制在2mm，既能在训练者鞋底沾汗时提供足够摩擦力，也不会因为凸起过高硌伤足底影响训练体验。

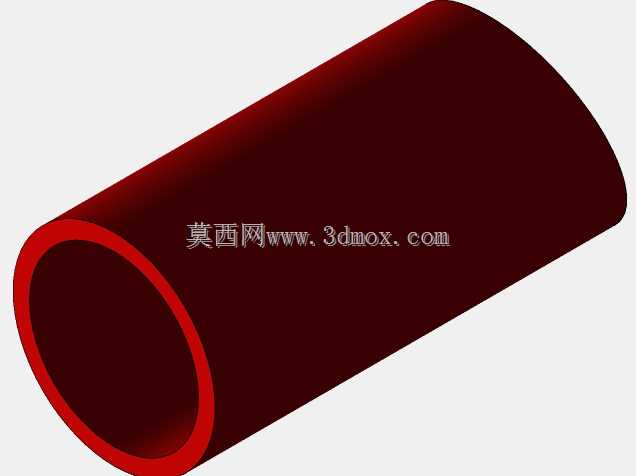

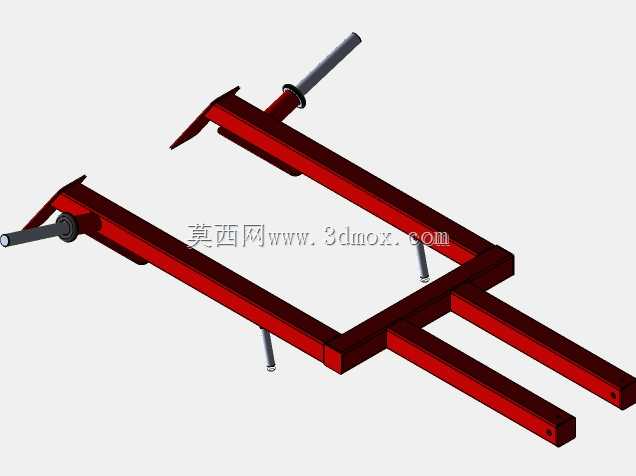

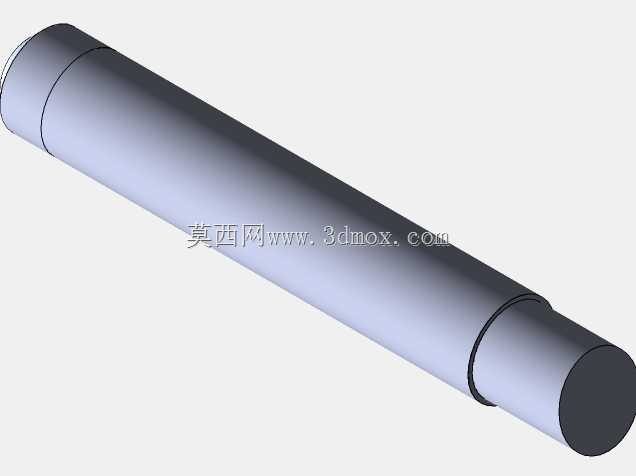

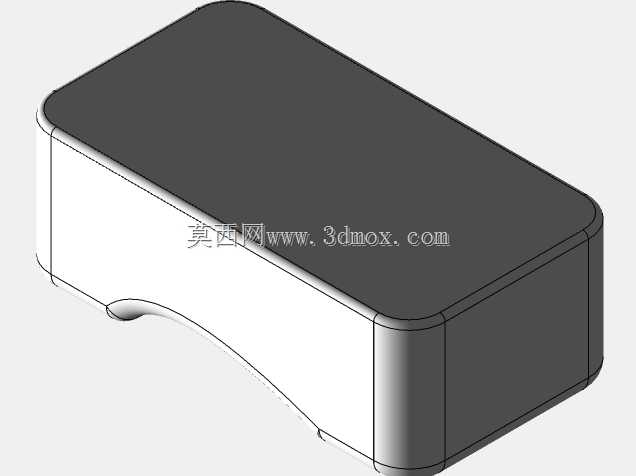

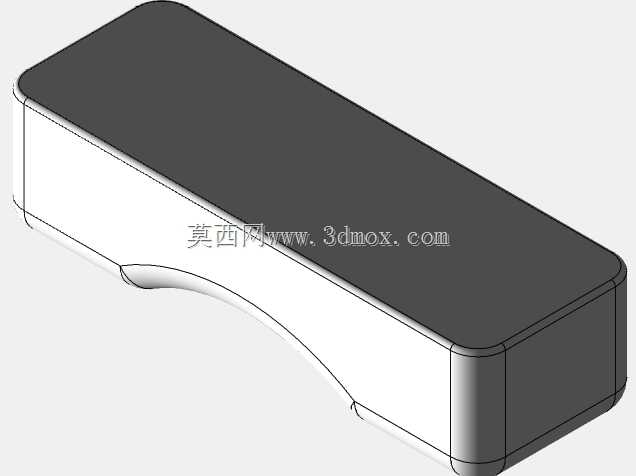

　　上方的承重臂采用双平行梁结构，两端预留了标准杠铃片安装位，安装位的直径适配通用50mm孔径的奥林匹克杠铃片，承重臂的转动轴位置加装了自润滑铜套，长期高频率使用也不会出现转动卡滞、异响的问题，转动副的间隙控制在0.1mm以内，避免训练过程中出现多余旷量影响发力轨迹。器械的靠垫位置采用人体工学弧度设计，靠垫的支撑角度可以根据训练者身高、腿长做三档调节，调节机构采用弹簧插销定位，切换档位时无需额外工具，单手即可完成操作，靠垫内部填充高密度发泡海绵，外层包裹耐磨PU皮革，长期反复承压也不会出现塌陷、表皮开裂的问题。

　　两侧的辅助握把采用防滑橡胶包裹，握把的安装角度向内倾斜12度，训练者在做动作时可以自然抓握维持身体平衡，握把的承重能力经过校核，完全能够承受训练者极限发力时的侧向拉力。从实际应用场景来看，这款器械主要面向商用健身房、私教工作室、单位职工健身区配置，区别于常规的倒蹬机、腿屈伸器械，它可以同时完成站姿提踵（小腿伸展）、反向深蹲两类训练动作，不需要额外更换配件就能实现一机多用，能够有效节省健身区域的设备摆放空间。设计过程中特意将整机的重心控制在靠近地面的位置，即使承重臂加载到最大额定负载200kg时，整机的抗倾覆系数也能达到2.5以上，完全满足健身器材的安全规范要求。

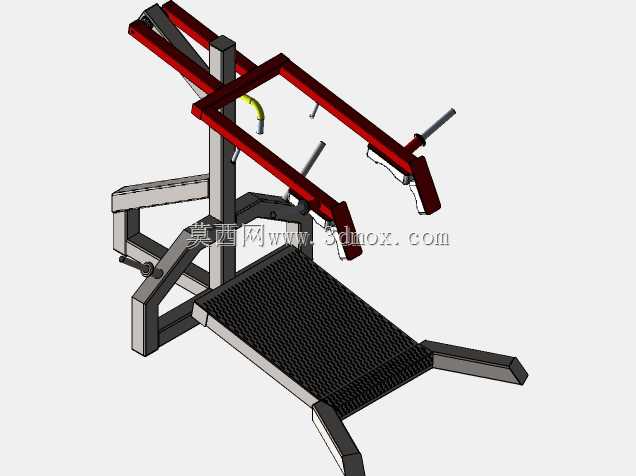

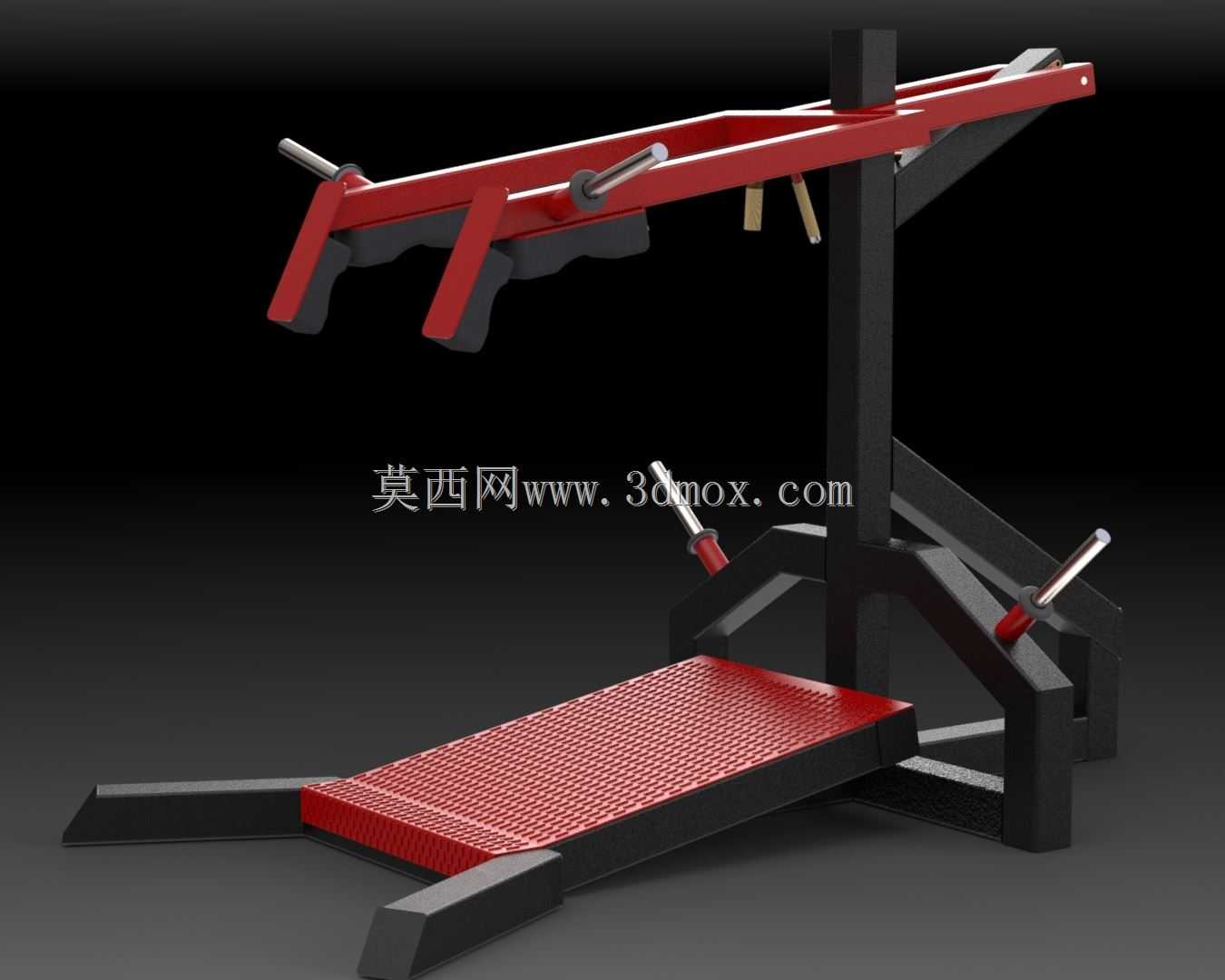

　　器械的表面处理采用静电喷塑工艺，主体框架为哑光黑配色，承重结构件为警示红配色，既可以提升器械的视觉辨识度，也能让训练者快速识别受力操作区域，喷塑层的厚度控制在80-100μm，日常使用中耐刮擦、抗汗渍腐蚀，只需要定期用湿布擦拭即可完成维护。在建模过程中，所有管材的拼接位置都预留了焊接坡口，装配关系完全符合实际焊接工装的定位要求，转动部件的配合公差按照IT7级精度设置，生产加工时可以直接参考三维模型下料、组焊，不需要二次调整尺寸，各个易损件比如铜套、插销、靠垫固定螺丝都采用行业通用标准件，后期维护更换不需要单独开模定制配件。器械的整体高度控制在1600mm，安装时不需要预留顶部额外空间，常规2.8米层高的健身场地都可以摆放使用，前后预留600mm的操作空间即可满足训练者上下器械、调整配重的操作需求。
