MMQ DN500 PN16法兰式密封连接环结构

　　在市政给排水、工业流体输送管网的大口径管路布设场景中，公称通径500mm、公称压力16bar等级的管路对接位置，对密封连接件的结构适配性、承压可靠性有明确的工程要求，本次呈现的环形密封连接结构，正是针对该工况下的法兰对接密封需求完成的结构设计。从实际管路装配的场景来看，这类环形件主要安装在两片对应通径、对应压力等级的法兰端面之间，当法兰通过周向均布的螺栓完成预紧锁紧后，该环形件会在螺栓预紧力的作用下产生可控的弹性形变，填充法兰密封面之间的微观凹凸间隙，阻断管路内部输送介质的渗漏路径，保障管路系统在额定工作压力下的密封可靠性。

　　设计阶段首先锚定了DN500通径对应的管路内径边界，环形件的内圈尺寸与管路通径保持齐平，避免安装后出现内圈凸入管腔造成流道缩径、介质流动阻力增大的问题，同时也防止内圈突出部位长期受介质冲刷出现磨损脱落，污染输送介质或者卡堵下游管路中的阀件、仪表设备。外圈尺寸则匹配PN16等级DN500法兰的密封面外径范围，保证环形件完全落在法兰密封面的有效压紧区域内，不会出现外圈超出法兰外缘导致预紧时密封件受压不均、局部压溃失效的问题，也不会因外圈尺寸偏小导致密封面有效压紧宽度不足，无法承受额定工作压力下的介质渗透力。

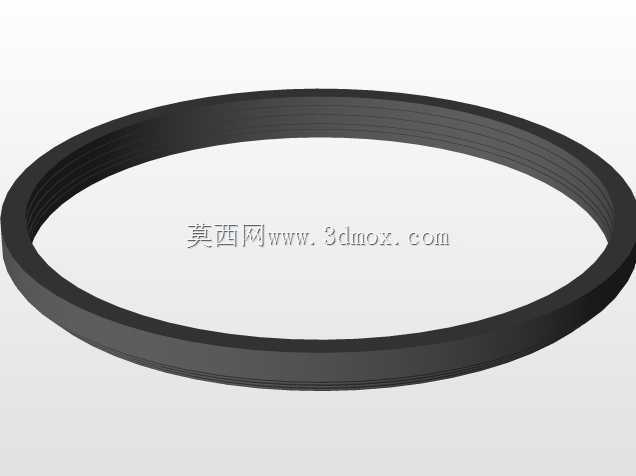

　　从结构细节来看，该环形件的截面采用了等厚度矩形设计，上下两个端面均为平整的压紧接触面，表面粗糙度控制在满足密封要求的范围内，既不会因表面过于粗糙导致微观间隙无法完全填充出现渗漏，也不会因表面光洁度过高造成加工成本不必要的提升。环形件的本体厚度经过受力核算，在PN16等级的螺栓预紧力作用下，压缩率控制在密封材料的合理形变区间内，既保证足够的形变填充量，又不会因压缩量过大导致材料出现永久塑性变形，丧失回弹补偿能力——毕竟管路系统运行过程中会因介质温度变化、管路振动、螺栓应力松弛出现密封面间隙的微小波动，足够的回弹量可以持续补偿这类间隙变化，维持长期密封效果。

　　在实际选型适配过程中，这类密封连接环需要匹配对应标准的法兰密封面形式，针对突面法兰的安装场景，该结构的尺寸完全适配突面的压紧区域，安装时只需将环形件套在法兰的定位止口上或者对准密封面中心，即可完成定位，无需额外的固定结构，装配效率较高。针对不同的输送介质特性，该结构的本体材料可以根据需求替换，输送常温清水类介质时可采用常规丁腈橡胶材质，输送腐蚀性化工介质时可更换为氟橡胶或者三元乙丙材质，输送高温介质时则可选用金属缠绕复合结构，但核心的外形尺寸、安装边界保持统一，无需改动法兰的配套尺寸即可完成适配。

　　从安装边界的角度来看，该环形件安装后不会额外占用法兰轴向的过多空间，压缩后的厚度满足法兰螺栓锁紧后的间距要求，不会出现螺栓锁紧到位后密封件仍未达到合理压缩量的问题，也不会因密封件过厚导致法兰无法完全锁紧、螺栓预紧力达不到设计值。周向方向上，环形件的内外圈均与法兰螺栓孔保持足够的安全距离，不会在安装过程中与螺栓杆发生干涉，也不会因螺栓压紧力的局部作用导致密封件出现局部剪切破损。在管路系统的日常维护中，当管路需要拆卸检修时，该环形件的拆装难度较低，只需分离法兰即可取出旧件、更换新件，无需对管路进行大范围的拆解，能够有效缩短管网维护的停机时间，降低运维成本。

　　在三维建模过程中，该结构的建模逻辑完全围绕实际加工与装配的尺寸基准展开，以环形件的中心轴线作为装配基准，与法兰、管路的基准保持统一，方便在装配体中直接完成配合约束，无需额外调整基准位置。模型的细节还原度覆盖了实际产品的所有关键尺寸，包括内外径公差范围、端面平面度要求、厚度尺寸公差，能够直接用于装配干涉检查、密封压缩量仿真模拟，也可以导出工程图用于直接指导生产加工，避免设计阶段出现尺寸错配导致的安装失败问题。针对大口径管路的密封需求，该结构的设计充分考虑了大尺寸密封件的加工工艺性，没有设置过小的圆角或者薄壁结构，降低了模压成型过程中的废品率，也减少了安装过程中因结构强度不足导致的密封件撕裂、变形问题。
