双法兰连接波纹管膨胀节三维设计模型

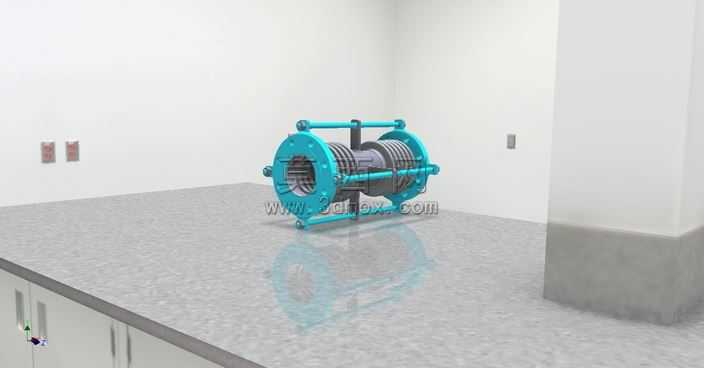

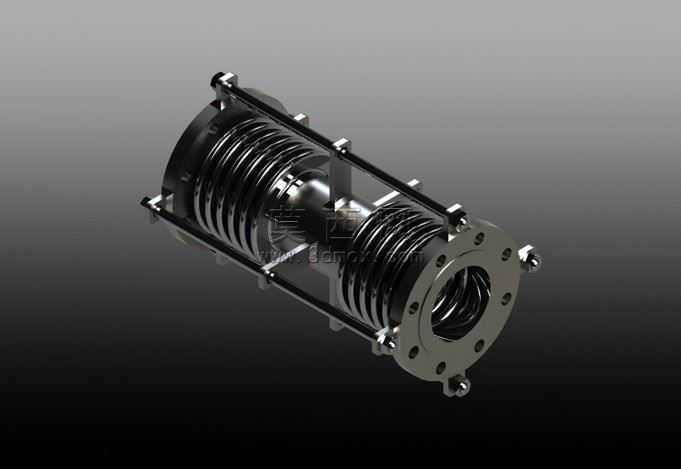

本模型为管道系统用双法兰式波纹管膨胀节，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管路补偿元件的实际尺寸比例，对核心功能部件进行了精细化还原。模型主体包含两端对称设置的圆形连接法兰，法兰盘面均匀分布螺栓安装孔，孔位排布符合通用管路法兰的连接标准，可直接适配对应通径的管道对接场景。中部核心补偿段为多层金属波纹管结构，建模时通过螺旋扫掠与薄壁特征结合的方式，还原了波纹管的环形波纹褶皱形态，精准呈现其可轴向伸缩补偿的结构特性；波纹管外侧设置多组对称分布的限位拉杆组件，拉杆两端通过螺母与两侧法兰连接，既保留了波纹管的位移补偿余量，又可限制过度拉伸或压缩造成的结构损坏，同时对波纹管起到径向防护作用。材质渲染阶段，两端法兰与限位拉杆构件赋予哑光蓝色金属漆材质，模拟工业管路配件常用的防腐涂装效果；中部波纹管赋予拉丝不锈钢金属材质，还原金属薄壁构件的细腻金属质感与反光特性，场景内搭配浅灰色石英石台面作为展示承载面，添加柔和的环境漫反射光照与底部倒影效果，清晰呈现各部件的装配关系与结构细节。设计过程中重点考量了膨胀节的实际装配逻辑，各部件间的配合间隙、连接位置均符合实际产品的装配公差要求，既完整展现了该类管路补偿元件的结构组成，也可用于管路系统的装配模拟、工况演示场景，帮助设计人员直观理解膨胀节的补偿原理与安装方式，为管路系统的布局设计提供直观的三维参考依据。
