活塞杆类轴类机械零件三维结构设计

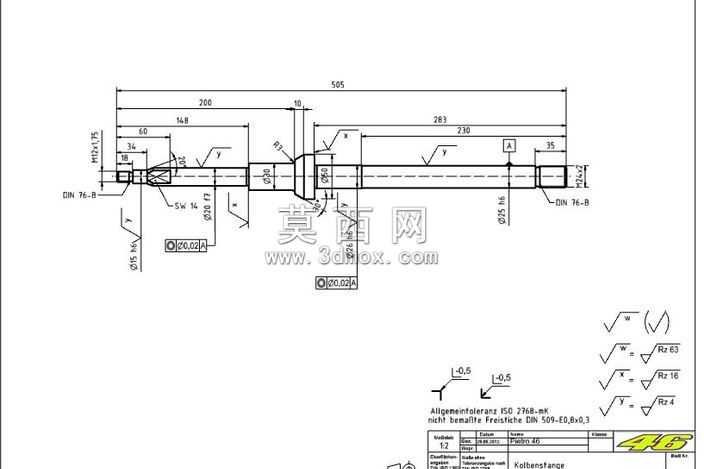

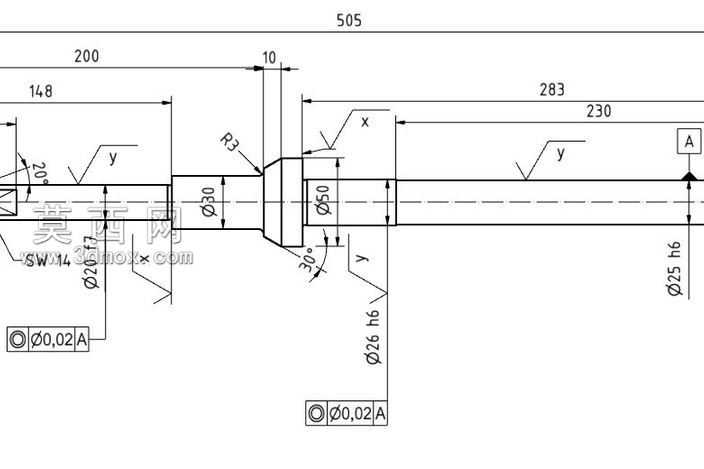

本作品为活塞杆类轴类机械零件的三维参数化设计成果，建模阶段严格遵循机械加工图纸的尺寸标注规范，以Autodesk Inventor为核心建模工具，采用自底向上的特征建模思路完成全结构搭建。首先以零件的中心轴线为全局设计基准，依次创建各段轴身的旋转凸台特征，精准还原图纸中标注的各段轴径尺寸，包括Φ25h6、Φ26h6、Φ30、Φ50等关键轴段的直径参数，同时严格控制各轴段的轴向长度尺寸，匹配总长度505、分段长度200、283、230等标注要求，保证整体尺寸链的闭合性与公差合理性。建模过程中针对轴端的结构细节做了精细化处理，包括左端20°倒角、轴肩处R3圆角、30°过渡斜面等工艺结构，同时还原了两处同轴度公差标注对应的基准特征，添加了A基准面的参考标识，还原图纸中表面粗糙度的标注位置对应的表面加工要求，为后续的工程图导出与数控加工编程提供准确的模型依据。材质配置阶段根据活塞杆的实际工况需求，为模型赋予合金结构钢材质，调整材质的表面粗糙度、金属光泽度参数，模拟经过磨削加工后的轴类零件表面质感，针对不同公差等级的轴段做了材质表现的细微区分，公差要求较高的配合轴段设置更高的表面光洁度表现，非配合段保留常规机加工的表面质感。结构设计上充分考虑活塞杆的传动与导向功能，各轴段的直径变化符合装配时的零件避让与定位需求，轴肩位置的尺寸设计满足密封件、支撑件的安装限位要求，左端的细牙螺纹结构还原了活塞杆与活塞部件的连接功能，右端的轴段设计适配导向套与端盖的装配需求。渲染阶段采用正交视角与工程图风格的渲染设置，搭配清晰的尺寸标注层，既可以直观展示零件的三维立体结构，也能清晰呈现各部分的尺寸参数与形位公差要求，方便设计人员快速理解零件的加工与装配要求。整个建模过程严格遵循机械设计的工艺规范，所有特征均具备可编辑的参数化属性，可根据实际使用需求快速调整各段尺寸，适配不同规格的气缸、油缸类产品的活塞杆设计需求，模型的结构完整性高，无几何错误与破面问题，可直接用于装配验证、运动仿真、工程图输出等后续设计环节。
