乘用车C3平台后悬架系统结构设计

　　这套后悬架结构是面向承载式车身乘用车开发的底盘行走核心部件，匹配前置后驱或四驱车型的动力布局，在日常家用、城市通勤乃至轻度非铺装路面行驶场景中，承担着承载车身载荷、过滤路面颠簸、维持车轮定位参数、传递驱动力与制动力的核心作用。不同于非独立后悬的扭力梁结构，这套独立后悬的左右轮跳动互不干涉，在单侧车轮压过井盖、减速带或路面坑洼时，另一侧车轮的接地状态不会受到连带影响，能大幅提升行驶过程中的贴地性能与乘坐舒适性，同时在高速过弯时可更好控制车轮外倾变化，减少侧倾幅度，提升操控极限。

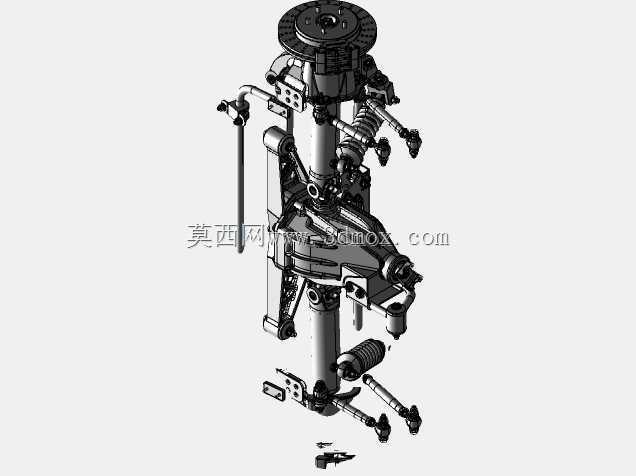

　　从结构设计逻辑来看，这套后悬采用多连杆式布局，整合了螺旋弹簧、筒式减震器、横向稳定杆、转向节、上下控制臂、副车架等核心部件，所有硬点位置均经过多轮动力学仿真迭代，确保在全行程跳动过程中，车轮前束、外倾、主销后倾等定位参数的变化量控制在设计阈值内，避免出现轮胎偏磨、转向回正力异常、直线行驶跑偏等常见底盘问题。设计过程中优先考虑了安装兼容性，副车架通过柔性衬套与车身主框架连接，可有效过滤路面传递的细碎振动，避免底盘噪音直接传入乘员舱；减震器采用倾斜布置方案，在有限的底盘布置空间内最大化减震器工作行程，同时避开了油箱、排气系统、后轮制动管路的布置空间，减少不同系统之间的干涉风险。

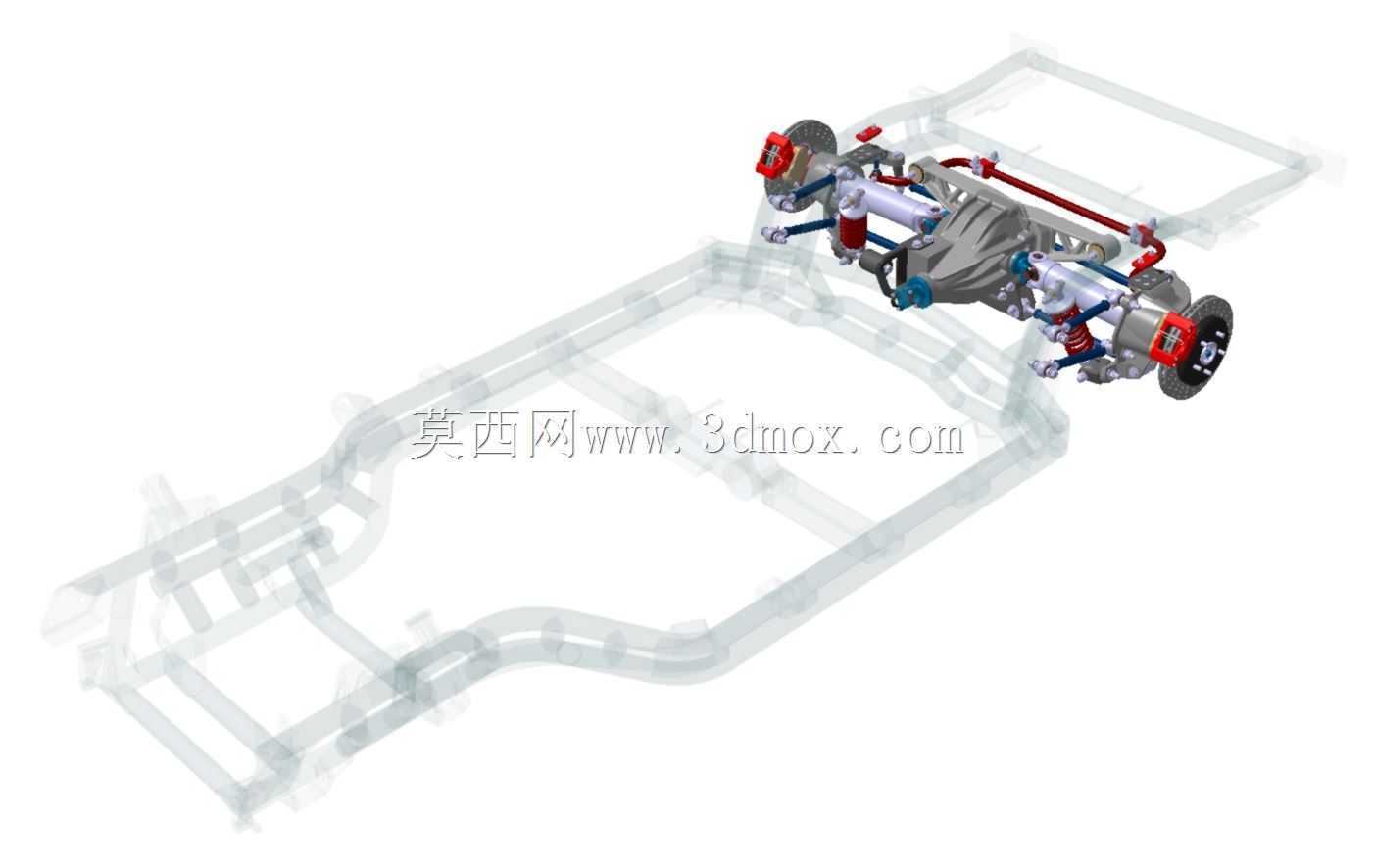

　　在安装边界设计上，这套后悬总成的横向安装宽度匹配对应级别乘用车的后轮轮距要求，纵向安装位置避开了后排座椅地板、后备箱备胎槽的结构空间，上部安装点与车身轮拱内侧的加强板对应，下部通过副车架的四个安装点与车身纵梁连接，所有连接螺栓的规格、拧紧力矩均对应不同位置的载荷需求设计：控制臂与转向节、副车架连接的位置采用球铰或橡胶衬套连接，既保证部件之间的相对转动自由度，又能缓冲行驶过程中的冲击载荷；横向稳定杆通过稳定杆连杆与左右减震器支座连接，可在车身侧倾时提供反向扭转力矩，减少侧倾角度，稳定杆的直径经过匹配调校，兼顾侧倾刚度与乘坐舒适性，避免过硬导致的颠簸感过强。

　　实际装车应用中，这套后悬可适配盘式制动结构，转向节上预留了制动卡钳、轮毂轴承单元、轮速传感器的安装位，不需要额外改动结构即可匹配不同规格的制动盘与卡钳，满足不同动力版本车型的制动性能需求；同时预留了电子手刹执行机构的安装空间，兼容传统机械手刹与电子驻车系统的布置。在零部件选型层面，螺旋弹簧的刚度、减震器的阻尼阀系均经过匹配调校，在空载、满载不同载荷状态下，车身高度变化量控制在合理范围，不会出现满载时悬架过度压缩、离地间隙不足的问题，同时减震器的压缩与复原阻尼经过多轮实车调校，在过滤路面大颠簸与细碎振动之间找到平衡，既不会因为阻尼过小导致抛跳感明显，也不会因为阻尼过大导致底盘生硬、颠簸感直接传递到车内。

　　设计过程中还充分考虑了后期维护便利性，所有易损部件如减震器、控制臂衬套、稳定杆连杆的安装位置都预留了足够的操作空间，维修时不需要整体拆卸副车架即可完成部件更换，降低后期维保成本；同时所有外露金属部件都做了防腐涂层处理，应对冬季融雪剂、南方潮湿气候带来的腐蚀风险，提升部件使用寿命。在结构强度层面，所有控制臂、副车架的材质选用与壁厚设计都经过满载冲击、极限转向、紧急制动等多工况的强度仿真验证，关键受力位置做了加强筋设计，避免在极限工况下出现结构变形、断裂的风险，同时通过拓扑优化减少不必要的材料冗余，在保证强度的前提下控制总成重量，降低簧下质量，提升底盘响应速度。
