U盘存储记忆电路板三维结构设计

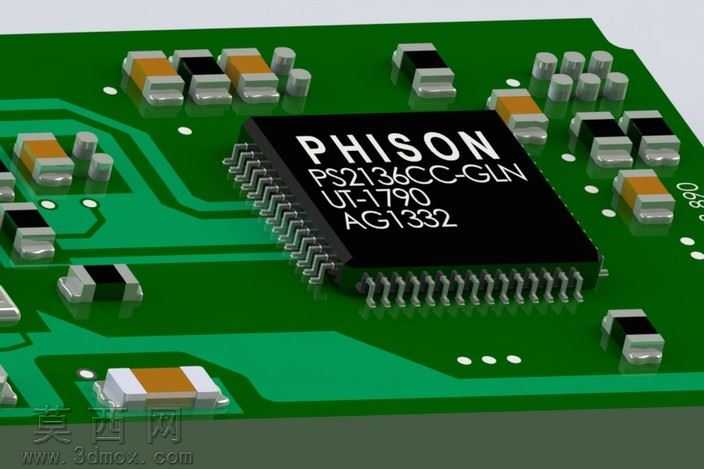

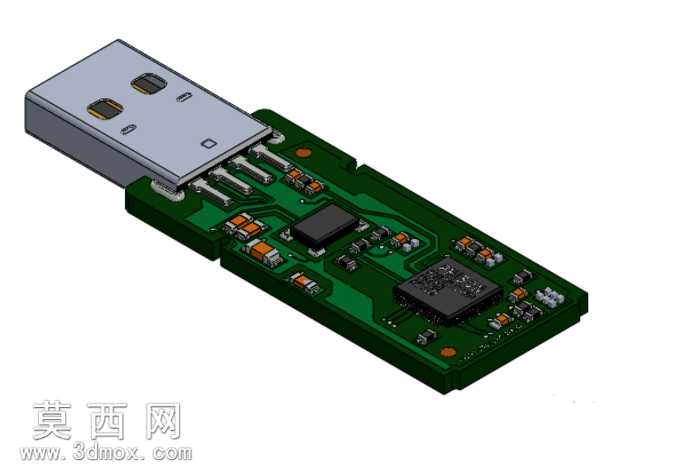

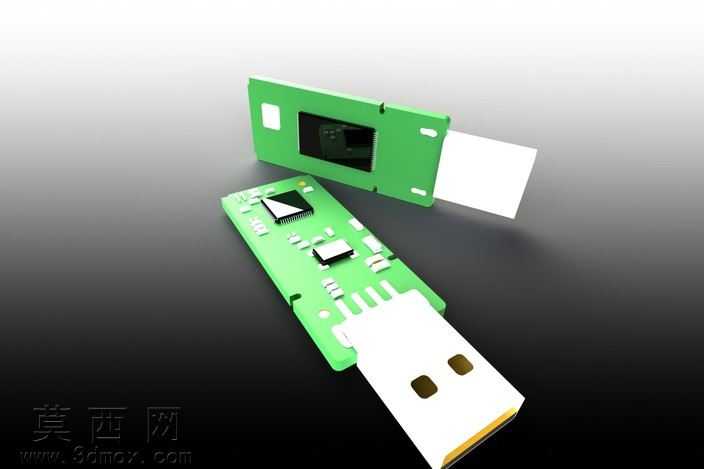

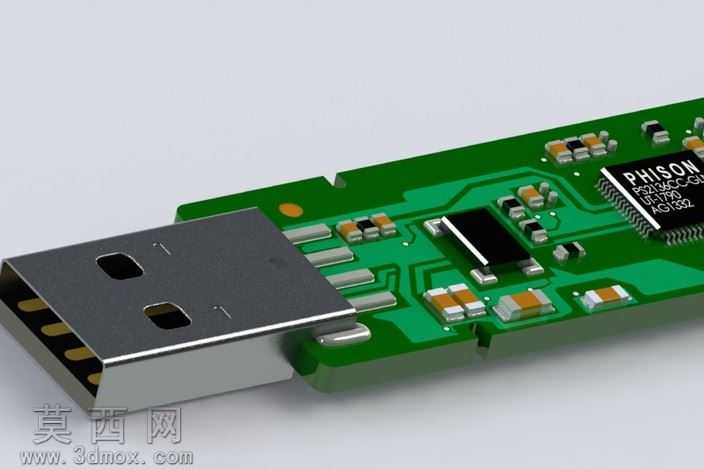

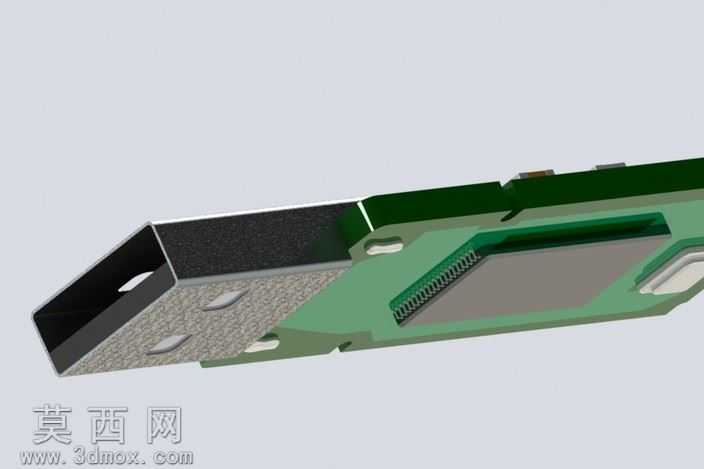

本作品为U盘存储核心的记忆电路板三维设计模型，完整还原了U盘内置PCB板的全结构细节，建模过程严格遵循消费类电子产品的PCB设计规范，对板载所有元器件进行1:1比例的精准复刻。建模阶段首先依据U盘USB接口的通用标准尺寸，确定公头金属外壳的插接公差，还原金属屏蔽壳的卡扣结构与金手指触点的排布位置，确保接口部分与通用USB母座的适配性。PCB基板采用FR-4玻纤板的常规厚度参数建模，板上走线区域虽做简化示意，但完整还原了主控芯片、闪存颗粒、贴片电阻电容、晶振等核心元器件的布局位置，其中群联主控芯片的引脚排布、丝印标识都做了精细化还原，贴片阻容元件按照0402封装的标准尺寸建模，还原了元件焊接在焊盘上的贴合状态。渲染阶段为不同部件赋予匹配的材质属性，USB金属公头赋予磨砂金属材质，模拟日常使用中金属外壳的细微磨损质感，PCB板赋予阻焊绿油的哑光绿色材质，还原真实电路板的表面质感，贴片元件分别赋予黑色塑封、陶瓷白、金属电极等对应材质，主控芯片表面的丝印文字通过纹理贴图实现，提升模型的真实感。结构设计上充分考虑U盘内部的空间利用率，所有元器件排布避开USB公头的金属屏蔽壳内部空间，板边预留后续装配U盘外壳的卡扣定位缺口，元件高度控制在常规U盘外壳的内部容纳尺寸范围内，符合实际量产U盘的PCB布局逻辑。设计过程中参考了主流入门级U盘的电路方案，还原了电源管理、信号传输相关的元件排布逻辑，既可以作为电子硬件结构设计的参考案例，也可用于消费类电子产品的装配演示、教学展示使用，模型细节完整，结构比例准确，能够直观展现U盘存储核心的硬件构成。
