带驱动控制板的行星减速直流电机

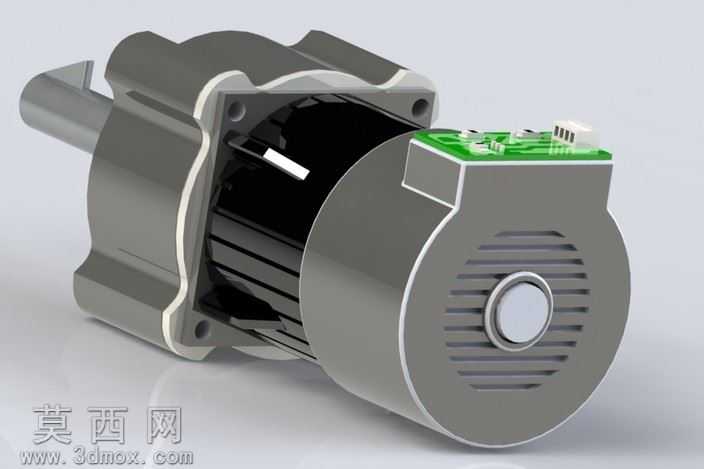

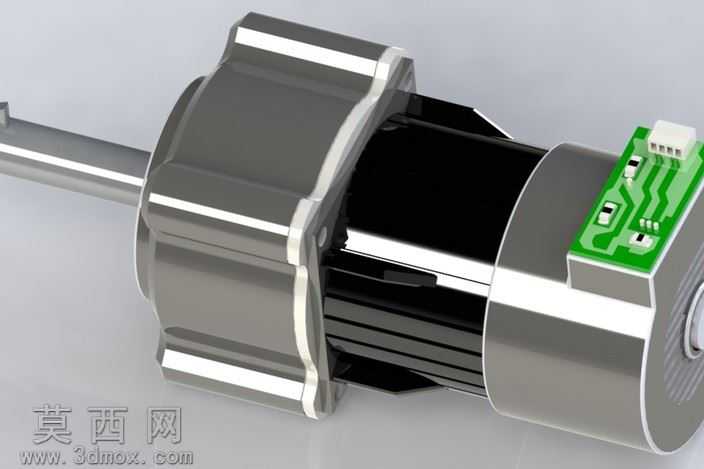

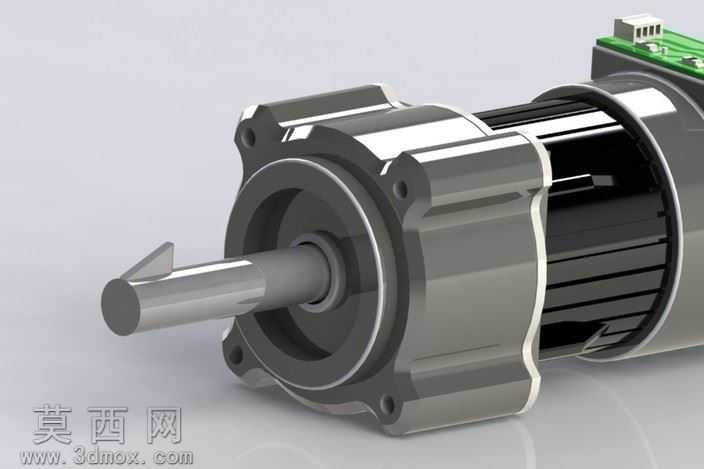

本作品为集成驱动控制模块的行星减速直流电机三维建模成果，建模阶段以实际工业级减速直流电机的实物测绘尺寸为基准，在三维建模环境中遵循自底向上的装配逻辑完成全零件建模与整体装配。首先完成核心传动结构的搭建：针对行星减速级，分别构建太阳轮、行星轮、内齿圈与行星架的精确齿形参数，齿廓曲线采用渐开线标准参数生成，保证齿轮啮合间隙符合实际装配公差要求，每级行星轮的安装孔位与行星架的定位轴肩做同轴度约束，还原减速机构的动力传递路径。电机本体部分，分别建模定子机壳、永磁体磁瓦、转子铁芯、电枢绕组、输出转轴与前后端盖，机壳表面的安装法兰、定位凸台、散热棱边均按照实物特征做细节还原，转轴的输出端切削平面、轴承配合轴颈、卡簧槽等细小结构均完整呈现，未做过度简化。后端集成的驱动控制板部分，分别建模PCB基板、板载接线端子、贴片电子元件、接插引脚，元件布局参考常用直流电机驱动板的排布逻辑，板边与电机后端盖的安装柱做位置匹配，保证装配后无结构干涉。材质与渲染阶段，针对不同零件匹配对应物理材质：电机机壳与减速箱外壳采用哑光银灰色金属漆材质，添加细微的磨砂颗粒质感与边缘倒角处的高光反射，还原压铸铝合金壳体的表面处理效果；转轴与齿轮传动件采用高光亮面金属材质，调整金属粗糙度参数模拟淬硬钢的抛光表面质感；PCB板采用深绿色阻焊材质，表面添加细微的丝印层纹理模拟电路板标识，接线端子采用亮银色镀镍金属与黑色绝缘塑料的组合材质；永磁体与内部绝缘件分别匹配黑色哑光工程塑料与深灰色磁钢材质。渲染时采用工作室三点布光方案，主光源从斜上方45度投射，突出壳体的棱边结构与金属反光，辅助光源补全暗部细节避免结构阴影过黑，添加柔和的环境反射让金属材质表现更具真实感，最终渲染图清晰呈现电机的整体外观、安装结构与各部件的衔接关系。设计过程中重点考量了装配结构的合理性，所有零件的配合公差均按照实际机械设计标准设定，既保证虚拟装配时无干涉，也可直接用于后续的工程图导出、3D打印验证或产品结构演示场景，完整还原了带驱动一体化减速直流电机的结构特征。
