PUMA560六轴工业机械臂三维建模作品

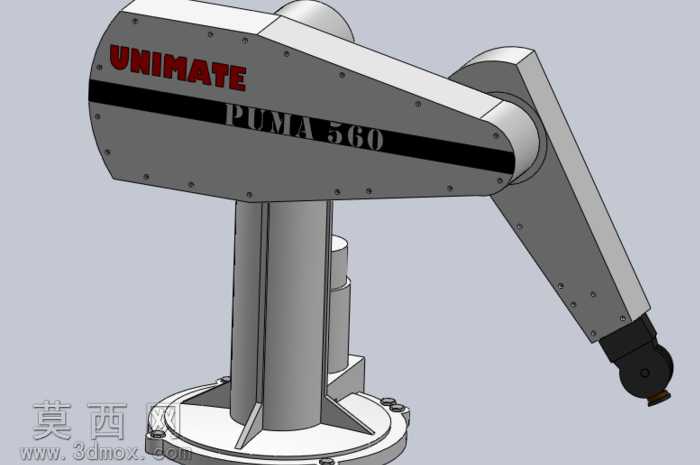

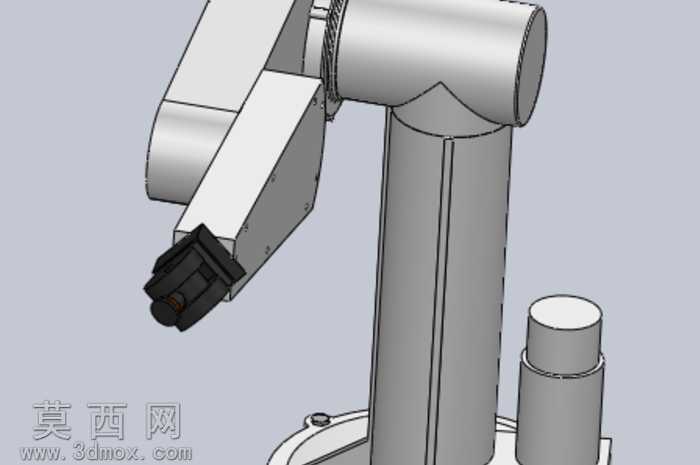

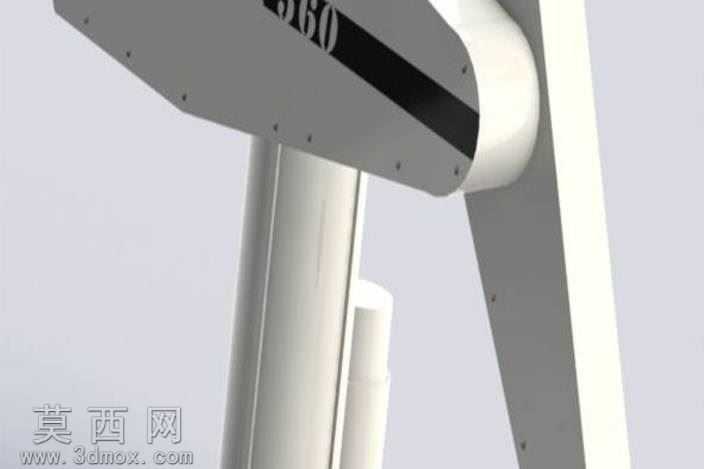

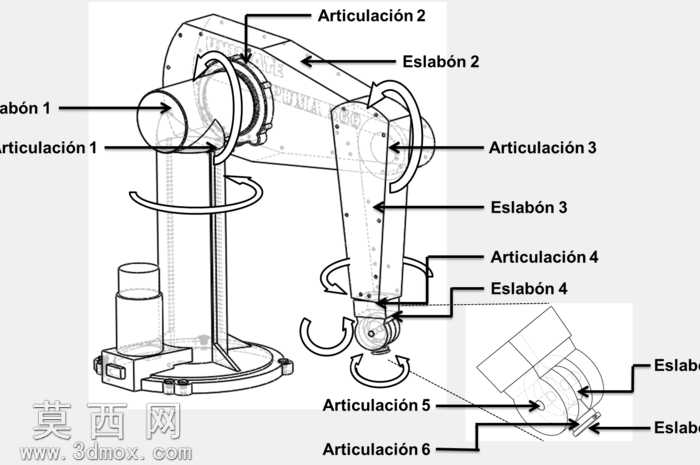

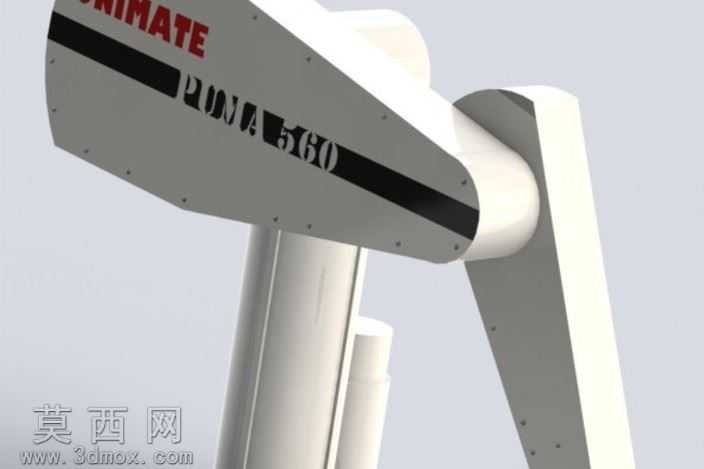

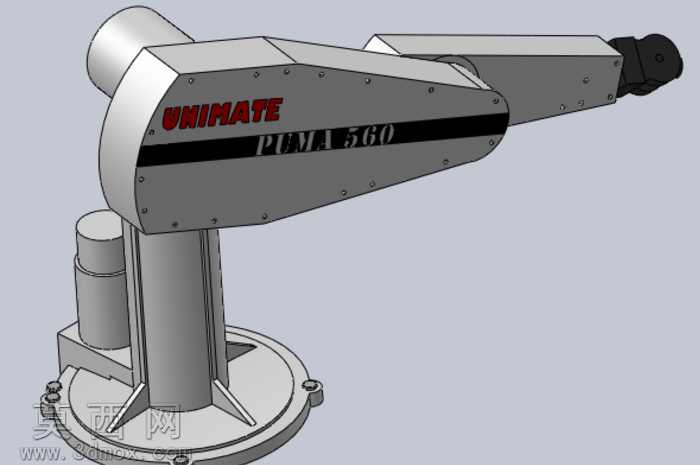

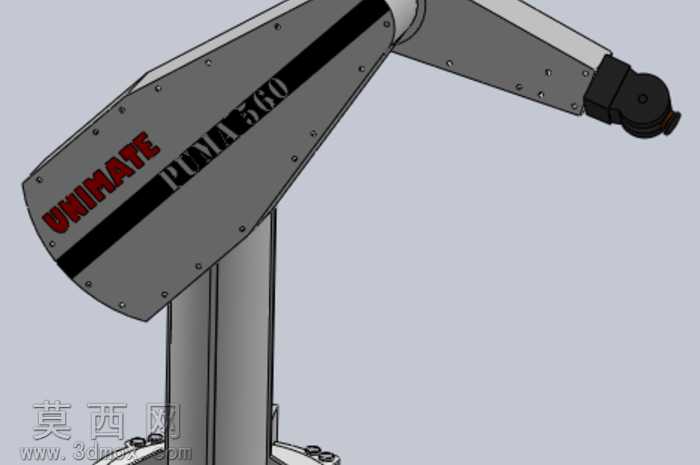

本作品为经典PUMA560六轴串联工业机械臂的全参数化三维建模成果，建模过程严格遵循该型号机械臂的真实结构比例与装配逻辑，完整还原了从底座固定端到末端执行器连接端的全部结构细节。建模阶段首先梳理六轴串联机械臂的运动层级关系，以底座回转结构为第一层级基准，依次搭建腰座回转关节、大臂摆动关节、小臂摆动关节、腕部旋转与摆动关节的层级装配体系，每一处关节的连接轴、轴承安装位、紧固件预留孔都按照真实机械结构进行1:1比例还原，确保各关节的运动行程范围与真实PUMA560机械臂参数完全匹配。材质渲染阶段针对不同部件的工业应用属性进行区分：底座与大小臂主体采用铸造灰铸铁材质表现，还原工业设备厚重沉稳的金属质感，表面做细微的磨砂颗粒处理模拟铸件的真实表面纹理；关节处的连接端盖、紧固件采用镀锌钢材材质，添加轻微的金属反光与边缘倒角高光，凸显机加工零件的精密质感；臂身标识区域采用哑光黑色贴花材质，精准还原UNIMATE与PUMA560的原厂标识排版，色彩与真实设备标识保持一致；末端执行器连接法兰做发黑处理质感，区分于主体结构的金属色调，突出末端功能部件的属性。结构设计上完整还原了该型号机械臂的经典构型：底座采用三角加强筋结构提升支撑稳定性，腰座内置回转支撑结构的预留安装空间，大臂与小臂的壳体采用薄壁加内部加强筋的结构，既还原真实设备的轻量化设计逻辑，也保证三维模型的结构合理性，各关节处的密封槽、线缆走线槽、安装定位孔都做了精细化建模，没有遗漏关键结构细节。整个建模过程以可用于运动仿真、结构验证为目标，所有零件间不存在干涉问题，装配约束完全符合机械臂的实际运动逻辑，既可以作为工业机器人教学演示的可视化模型，也可作为自动化产线方案搭建的参考模型，完整呈现了早期经典工业机械臂的结构设计特点与工业美学特征。
