雷赛混合式Nema23步进电机结构模型

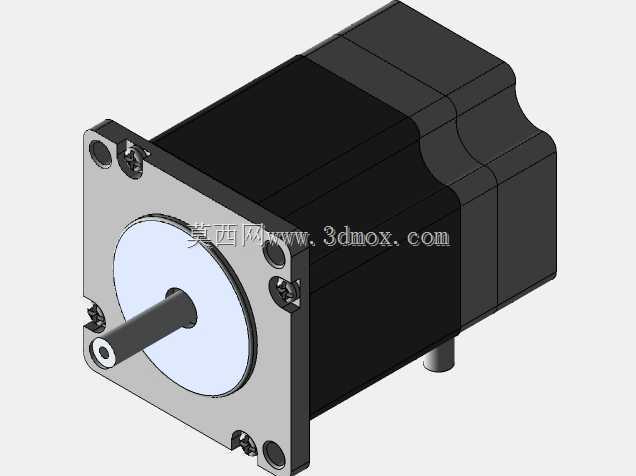

　　在桌面级数控设备、小型自动化装配工位、3D打印运动轴、点胶机位移平台这类对成本与定位精度有平衡要求的场景里，Nema23规格的混合式步进电机一直是应用占比极高的动力元件，本次建模的雷赛款混合Nema23电机，完全还原了量产实物的结构特征与安装边界，可直接用于设备整体装配的干涉校验、运动仿真环节。从实际选型适配的角度看，这类电机的输出轴采用标准D型切边设计，轴径、轴伸长度完全匹配Nema23安装法兰的通用规范，前端盖的四个安装孔呈正方形分布，孔位间距、螺纹深度都严格遵循行业通用尺寸，设计人员在做安装板结构设计时，无需反复核对实物尺寸，可直接调用模型完成安装位的开孔、定位凸台的设计，避免后期装配出现孔位错位、轴伸与联轴器干涉的问题。

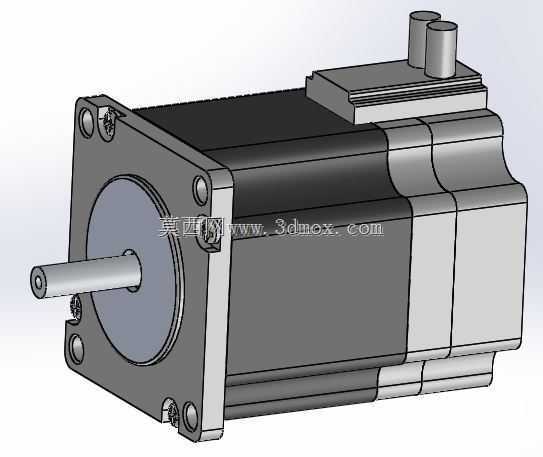

　　电机本体的外壳采用方形叠片结构加后端编码器/接线座的布局，建模时完整还原了机身的阶梯外形特征，尾部的出线座凸起高度、接线端子的排布位置都做了1:1复刻，在做设备走线布局、电机尾部安全间隙校核时，能精准判断预留空间是否足够，不会出现设计时忽略尾部凸起导致电机与设备机架、相邻传动部件碰撞的问题。混合式步进电机结合了反应式与永磁式步进的优势，这款模型对应的实物产品，在低速段能输出足够的保持扭矩，高速段的扭矩衰减控制优于普通反应式步进，适配的细分驱动器可实现微米级的进给定位，在做设备运动仿真时，可直接基于模型的外形尺寸、安装基准，添加对应的转动副约束，模拟电机带载运行时的空间运动轨迹，校验整个运动轴的行程范围内是否存在结构干涉。

　　从设计思路上看，建模时优先保证安装基准面、配合尺寸的精度，前端面的安装定位止口尺寸做了严格的公差还原，这个止口是电机与设备安装板定位的核心基准，直接决定了电机输出轴与传动丝杠、同步轮的同轴度，要是建模时忽略了止口的尺寸与深度，后续装配仿真时很容易出现同轴度偏差，误导结构设计的公差分配。机身表面的散热筋结构也做了还原，虽然这类电机的发热主要集中在定子叠片区域，散热筋的凸起高度不高，但在做紧凑空间的设备布局时，哪怕是1-2mm的凸起都可能影响相邻部件的安装，完整还原这些细节能大幅提升模型的工程实用价值。尾部的出线方向做了可调整的结构还原，实际应用中接线座可根据安装空间调整出线角度，模型里保留了这个转动自由度的结构特征，

　　设计人员可根据设备的走线方向，调整接线座的朝向，模拟不同走线方案下的线缆弯曲半径，避免线缆与运动部件刮擦。在非标自动化设备的设计流程里，这类标准动力元件的模型精度直接影响整体设计的效率，很多新手建模时容易只做电机的大致方形轮廓，忽略前端止口、D型轴切边、尾部接线座的细节，导致后续出工程图时需要反复核对实物尺寸，甚至加工完安装板才发现孔位不对、止口配合间隙过大的问题。这个模型把所有涉及安装配合、空间干涉的特征都做了完整还原，不管是做单轴的模组设计，还是多轴的运动平台搭建，都可以直接调用，不需要再二次修改尺寸。另外，电机的机身长度对应特定的扭矩规格，建模时严格按照对应型号的机身长度做了比例还原，设计人员选型时可根据需要的扭矩参数，匹配对应长度的模型，直接放入装配体里校验轴向空间是否足够，比如在做小型雕刻机的Z轴设计时，Z轴的安装空间有限，电机长度加上联轴器、丝杠的轴向尺寸必须控制在滑台的行程范围内，精准的机身长度模型能帮设计人员快速判断选型是否合适，不用等实物买回来才发现长度超差，耽误项目进度。输出轴的D型切边位置也做了精准还原，在装配联轴器、同步轮的时候，D型面的朝向直接影响紧定螺钉的锁紧位置，模型里还原了切边的角度与深度，可直接模拟紧定螺钉锁紧后的状态，校验螺钉头部是否会与周边部件产生干涉。
