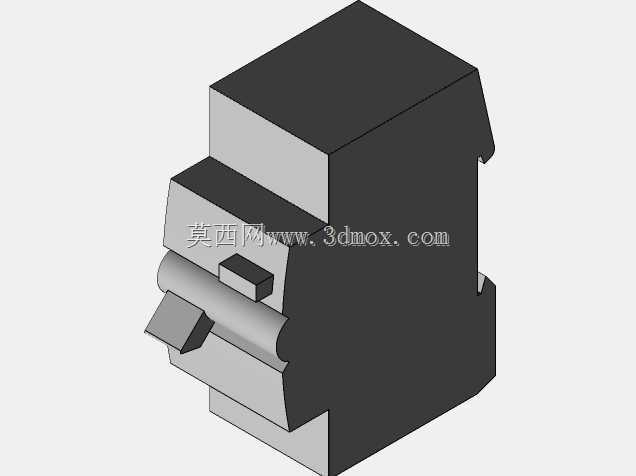

两极式漏电保护断路器结构设计

　　这款两极式漏电保护元件，主要面向民用住宅分户配电、小型商用场所终端配电回路的漏电防护场景，在终端配电系统里承担着剩余电流检测、回路过载保护、短路瞬时分断的核心作用，当回路中出现相线对地漏电、人身意外触电形成剩余电流达到动作阈值时，元件会在数十毫秒内快速分断回路，避免触电伤亡与漏电引发的火灾隐患，同时可承载回路常规的过载电流分断需求，替代传统两极空开加独立漏电模块的组合安装形式，节省配电箱内的导轨安装空间。从结构设计思路来看，整体采用模块化卡装结构，外壳选用阻燃耐冲击的热固性工程塑料材质，外壳拼接处设计有错位卡扣与超声焊接筋位，可实现IP20以上的外壳防护等级，避免日常运维中手指误触内部带电部件，同时满足配电元件的阻燃等级要求，

　　在内部出现短路拉弧时不会引燃外壳造成火势蔓延。元件的进出线端设计有压线框式接线端子，适配1.5平方至6平方的铜芯导线压接，端子处设计有防松脱的压线弹片结构，避免长期运行中导线因热胀冷缩出现压接松动、接触电阻过大引发的端子过热问题。操作手柄突出于外壳正面，手柄行程设计符合低压开关的操作力标准，分合闸位置有清晰的状态标识，合闸时手柄处于上位，分闸时处于下位，故障跳闸时手柄会处于中间位置，方便运维人员快速识别回路故障状态。元件背部设计有标准35mmDIN导轨卡装结构，卡爪带有弹性解锁拨片，安装时只需将元件上部挂接在导轨上，下部按压即可完成卡装固定，拆卸时用螺丝刀拨动解锁拨片即可取下元件，无需额外的固定螺丝，适配行业通用的配电箱安装导轨，

　　可与同模数的微型断路器、隔离开关等配电元件并排安装，相邻元件之间无安装干涉。从安装边界尺寸来看，整体宽度为两个标准模数宽度，也就是36mm，整体高度为80mm，深度为70mm，安装后突出导轨表面的尺寸为68mm，在配电箱内布置时，元件上下方需要预留不小于50mm的走线空间，方便进出线的弯折与压接，左右相邻元件之间无需预留额外间隙，可紧密并排安装。内部结构上，剩余电流检测采用零序电流互感器套在两极进出线导体外侧，正常工作时相线与中性线的电流矢量和为零，互感器二次侧无感应信号输出，当出现漏电时，电流矢量和超过动作阈值，互感器输出信号触发脱扣机构动作，带动触头快速分断，脱扣机构采用四连杆速动结构，分断速度与操作手柄的操作速度无关，

　　可保证短路故障下的快速分断，避免触头拉弧烧蚀。触头部分采用银合金触点材质，具备良好的耐电弧烧蚀性能与导电性能，可承受额定电流下的长期通电温升要求，同时在短路分断时可承受数千安的短时冲击电流不发生熔焊。灭弧室采用多栅片灭弧结构，栅片为铁质导磁材料，可将短路分断时产生的电弧快速切割成多段短弧，利用近阴极效应快速熄灭电弧，避免电弧喷出外壳引发相间短路。元件的中性线与相线极均具备分断能力，区别于部分单极漏电产品只分断相线的结构，两极结构在分断时可同时断开相线与中性线，避免中性线带电带来的运维安全隐患，更适用于配电系统中中性线可能存在电位偏移的场景。在实际选型应用中，这款元件可适配额定电流63A及以下的终端回路，剩余动作电流可根据应用场景选择30mA的人身防护等级，或100mA、300mA的防火防护等级，动作时间均为瞬时型，适用于直接接触防护的回路中。建模过程中，所有装配间隙均按照低压电器的行业标准预留，外壳与内部功能部件的间隙控制在0.2mm至0.5mm之间，既保证部件装配的顺畅性，又避免间隙过大导致外壳晃动，操作机构的运动行程做了完整的干涉检查，保证分合闸过程中所有运动部件无卡滞、无干涉，接线端子的压线行程预留足够的导线压接空间，可适配不同线径的导线压接需求，背部导轨卡爪的弹性变形量按照35mm导轨的公差范围设计，可适配公差范围内的所有标准导轨，不会出现卡装过松或无法安装的问题。
