槽型光电传感器EE-SX671结构设计

　　做自动化设备结构设计的同行，对槽型光电的选型和安装边界肯定不陌生，这次拆解的EE-SX671槽型光电结构，是平时做限位、原点检测场景里用得极多的一款元件。先从实际应用场景说，这类槽型光电最常出现在模组滑台的原点复位、料道的物料到位检测、小型机构的行程限位位置，相比漫反射光电，它的检测稳定性受被测物颜色、表面反光度影响极小，只要挡片能顺利插入槽口遮挡光路，就能输出稳定的开关信号，在3C组装设备、小型输送线、非标工装的检测工位上，装机量一直很高。

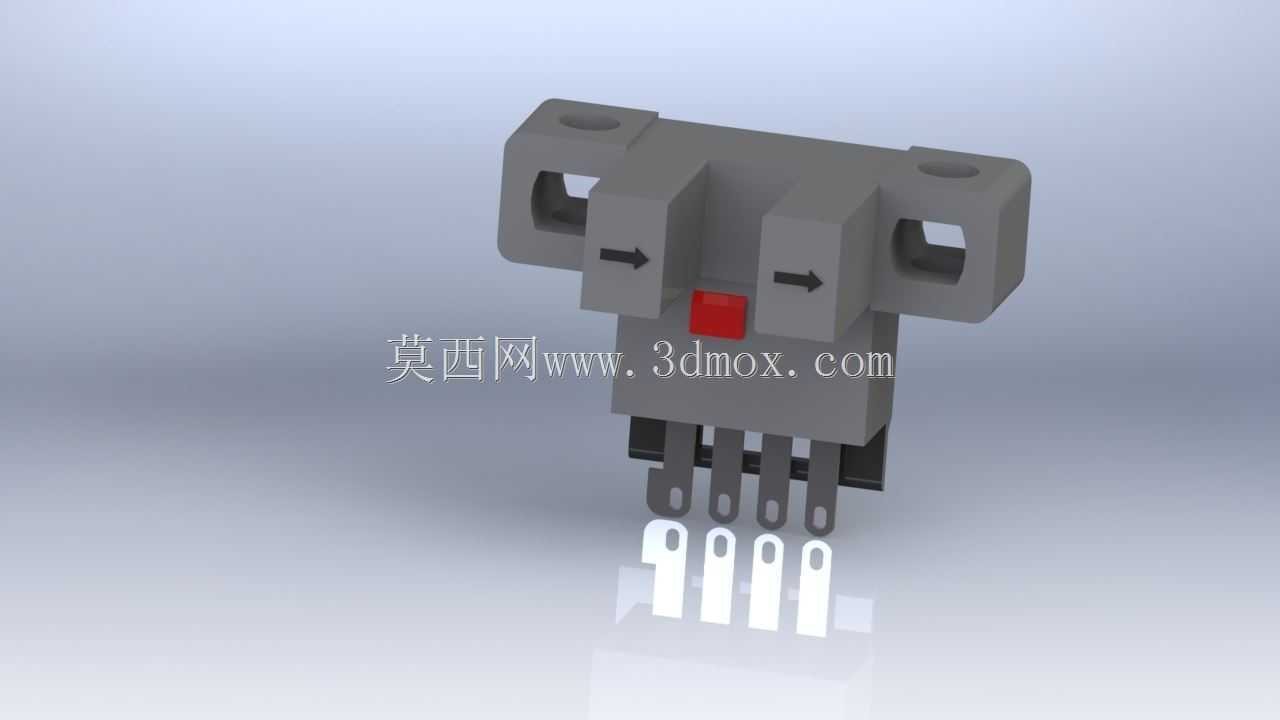

　　从功能特性来看，这款传感器属于对射式槽型结构，发射端和接收端一体封装在U型槽两侧，不需要现场额外做光轴对准，安装时只要保证运动部件上的挡片运动轨迹在槽口中间区域，就能可靠触发。它的引脚采用直插式设计，四个引脚分别对应电源正、信号输出、电源地等功能，接线时不需要额外转接端子，直接焊在PCB或者接插件上就能使用，侧面的红色指示块是信号触发指示灯，挡片遮挡光路时指示灯点亮，现场调试时不用万用表测信号，肉眼就能判断传感器工作状态，对现场布线调试的人员来说非常友好。

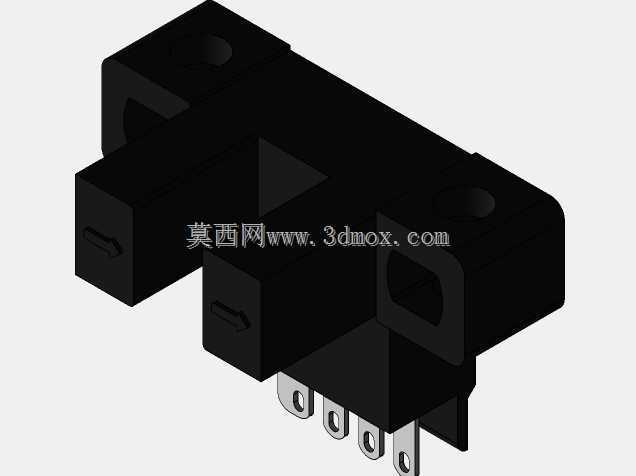

　　再讲设计思路，这款传感器的外壳采用对称式结构设计，两侧的安装耳带沉头安装孔，安装孔的中心距是固定的标准尺寸，不管是装在铝型材的T型槽上，还是固定在加工好的钣金安装支架上，都不需要额外做孔位适配。槽口的宽度做了冗余设计，允许挡片在运动过程中有一定的位置偏移，不会因为机构装配的小误差导致挡片刮蹭传感器内壁，这一点在小型滑台的应用里特别重要——很多小型滑台的运动精度在0.1mm左右，如果槽口留的余量太小，长期运行后导轨磨损产生的窜动很容易让挡片撞到传感器外壳，轻则磨坏挡片，重则撞歪传感器导致原点位置偏移。外壳的导向箭头直接模印在槽口两侧，安装时不用翻说明书就能分辨入光方向，避免装反导致信号逻辑出错。

　　说到外形尺寸和安装边界，这款传感器的整体宽度控制得非常紧凑，适合安装在空间局促的小型机构里，安装耳的沉头孔适配M2或者M2.5的沉头螺丝，安装时螺丝头不会突出安装面，不会和周边运动部件产生干涉。引脚的长度和间距符合标准接插件的尺寸，做PCB封装的时候可以直接调用标准库尺寸，不用自己重新画封装。槽口的深度足够容纳厚度1mm以内的金属或者塑料挡片，挡片插入槽口的深度只要超过光路位置就能稳定触发，不需要完全插到底，给安装位置的调整留了足够的余量。另外，传感器底部的引脚做了加强设计，焊接后不容易因为外力拉扯出现引脚断裂的问题，在有轻微振动的设备上使用也能保证长期可靠性。

　　实际选型的时候要注意，这类传感器的安装面要尽量和挡片运动方向垂直，保证挡片遮挡光路时是完全切断光线，不要斜着安装导致漏光误触发。如果是用在有切削液或者粉尘的工位，还要额外加透明防护罩，避免油污粉尘附着在槽口的光学镜片上影响检测精度。做三维建模的时候，要把传感器的安装孔位、槽口位置、引脚位置的公差控制在合理范围，装配时才不会出现干涉问题，尤其是安装孔的位置度，要留0.1mm左右的安装调整间隙，方便现场调试时微调传感器位置，保证挡片能顺利通过槽口不刮蹭。
