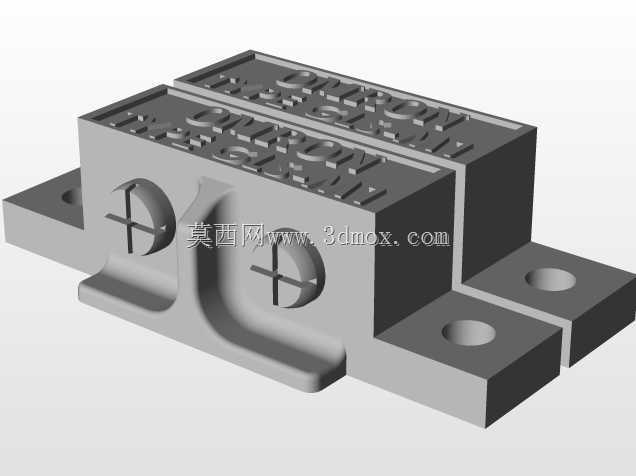

GLS-1磁开关感应元件结构设计

　　这款磁开关元件的结构设计，核心围绕工业现场非接触式位置检测的实际需求展开，在自动化生产线、设备安全防护、工位到位判定等场景中，这类磁敏检测元件的应用覆盖度极高，相比机械接触式行程开关，它没有物理碰撞磨损，能在多粉尘、轻度油污的常规工业环境下长期稳定工作，大幅降低现场运维的元件更换频次。从结构布局来看，主体采用双腔体并列的塑壳封装形式，壳体表面预留的标识凸台区域，可直接模压型号、极性标识与接线定义，省去后期丝印或贴标的工序，也能避免工业环境下标识被油污、摩擦侵蚀脱落的问题。底部两侧延伸出的带安装孔固定耳，是整个元件的安装基准面，两个安装孔的中心距、孔径公差都做了适配常规M3/M4安装螺钉的设计，安装时不需要额外制作转接板，

　　可直接固定在设备机架、型材安装面或者工位挡板上，固定耳与主体壳体之间做了圆弧过渡的加强筋结构，能避免安装时螺钉锁紧力过大导致壳体根部开裂，也能抵消设备运行时的小幅振动对壳体连接部位的疲劳损伤。壳体正面的两个十字形标识，对应内部两个磁敏检测单元的感应中心位置，现场安装调试时，不需要拆开壳体就能快速对准触发磁钢的对应位置，大幅缩短现场调试的对位时间，两个感应单元的间距按照常规双位置检测的工位行程做了匹配，可同时覆盖原点与极限位两个检测点位，减少单台设备上的检测元件布设数量。内部腔体的分隔筋设计，将两个磁敏元件的电路部分做了物理隔离，避免两个检测通道之间的信号串扰，同时壳体的壁厚按照阻燃工程塑料的注塑工艺要求做了均匀化处理，

　　壁厚差控制在0.3mm以内，避免注塑成型时出现缩痕、翘曲等缺陷，保证壳体的尺寸一致性，也能为内部电路提供足够的防护强度，适配常规IP65左右的防护等级要求，满足一般工业现场的溅水、粉尘防护需求。从安装边界来看，元件整体的突出高度控制在较低范围，不会在设备运行时与运动部件发生干涉，感应面与触发磁钢的最佳工作距离按照常规磁钢的磁场强度做了匹配，允许安装时存在±1mm的对位偏差，降低现场安装的精度要求，即使安装支架存在小幅加工误差，也能保证检测信号的稳定触发。接线端的预留位置做了防呆结构设计，避免现场接线时出现正负极反接的问题，壳体边缘的倒角处理，既可以去除注塑后的飞边毛刺，也能避免安装调试时锋利边缘划伤操作人员。在结构建模过程中，

　　所有配合面的公差都按照注塑件的通用公差等级设定，安装孔的位置度公差满足批量生产时的互换性要求，不需要对每个元件做单独选配安装，固定耳的底面做了平面度要求，保证安装时元件与安装面完全贴合，不会出现倾斜导致感应距离偏移的问题。这类磁开关的结构设计没有冗余的装饰性结构，所有外形特征都服务于安装、调试、防护的实际功能需求，壳体的加强筋布局既保证了结构强度，也不会过多增加材料用量，兼顾了结构可靠性与生产成本的平衡，在输送线工位检测、气缸活塞位置判定、安全门闭合检测等常见工业场景中，这种结构的磁开关都能快速适配安装，不需要对现有设备结构做大幅改动。
