CA10A201凸轮式转换隔离开关结构设计

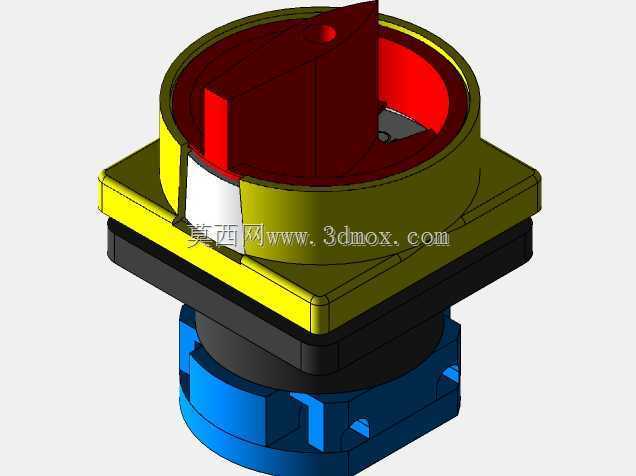

　　在低压配电回路、小型设备控制柜的现场布线场景里，这类凸轮操作的转换隔离开关是柜内进线端、支路分断端的常用元件，日常承担回路断电隔离、小负载回路电源切换的功能，相比塑壳断路器，它的操作档位清晰、触点分合行程明确，断开位置具备可靠的绝缘间隙，能满足设备检修时的明显断点要求，避免误送电带来的安全隐患。从结构设计来看，这款开关采用方形法兰安装基座，上部是带操作指示的旋钮头，中部是触点安装的基座腔体，下部是接线端子的容纳段，整体采用分层堆叠的装配逻辑，不同功能层可以根据触点回路数量灵活增减，适配2极到多极的回路分断需求。操作旋钮的红色指示块与黄色基座形成高对比度的视觉标识，操作人员在柜前可以快速识别当前开关的分合状态，旋钮的操作扭矩经过适配，

　　既不会因为过松导致误碰变位，也不会因为扭矩过大造成操作费力，旋钮与基座之间设置了定位卡槽，每个档位切换时都有清晰的到位反馈，避免停留在中间位置导致触点虚接。安装边界上，方形法兰的尺寸适配标准的柜体开孔，安装时从柜体正面插入，后部通过卡扣或者螺纹压圈固定，不需要额外的安装支架，能大幅节省柜内的安装空间，下部的接线端子区域预留了足够的接线操作空间，适配不同线径的铜导线压接，端子之间设置了绝缘隔挡，避免不同极性的导线之间发生短路。设计过程中重点考虑了操作机构的耐磨性能，凸轮与触点动臂的接触部位采用耐磨的结构设计，长期反复操作也不会出现行程偏移，保证触点的接触压力稳定，避免长期使用后出现触点过热的问题。基座部分的绝缘材料选用耐温、

　　耐电弧的工程材质，在触点分断产生小电弧时不会出现碳化击穿，保障开关的电气绝缘性能。上部的操作头防护结构可以阻挡日常的灰尘、溅水进入开关内部，适配车间、设备现场的复杂使用环境，不需要额外加装防护套就能满足常规的工业环境使用要求。在设备选型适配时，这类开关可以直接替换同安装尺寸的同类型转换隔离开关，不需要修改柜体开孔尺寸，也不需要调整柜内的布线走向，对于旧设备的电气改造场景十分友好，三维建模过程中完整还原了各层零件的装配间隙、操作行程的运动关系，能直接用于柜体的装配干涉检查，提前验证安装后旋钮操作是否会和柜内其他元件、柜门结构发生碰撞，也能用于电气布线时的空间预留参考，避免接线完成后出现端子距离其他部件安全距离不足的问题。

　　触点部分的结构设计采用速动机构，不管操作人员操作旋钮的速度快慢，触点的分合速度都由机构本身决定，能快速拉断电弧，减少触点的烧蚀，提升开关的使用寿命，各档位的定位精度控制在合理范围内，保证每个操作位置下对应触点都能可靠接通或者断开，不会出现错位导致的回路通断异常。
