槽型光电缝隙检测传感器结构设计

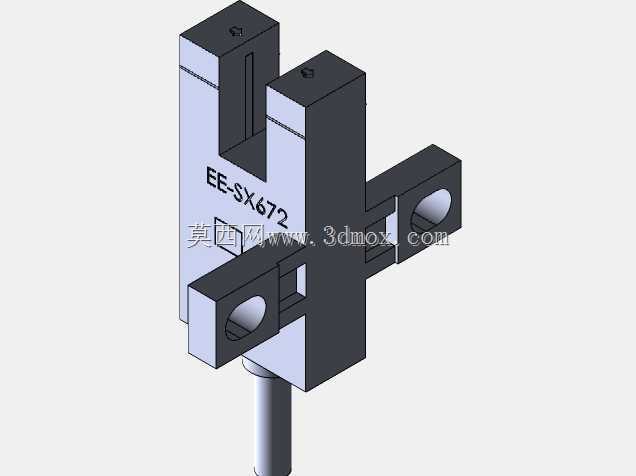

　　这款槽型缝隙传感器的三维结构，是针对自动化产线小件到位检测、位置确认场景做的适配化建模，日常在3C小件组装线、包装机械送料定位、小型模组原点复位环节里，这类U型槽结构的光电传感器使用率非常高，相比漫反射类光电元件，它的检测阈值稳定，不受被测物体表面颜色、反光率差异的干扰，只要物体穿过槽口遮挡光轴，就能输出稳定的开关信号，不会因为现场粉尘附着、轻微光线变化出现误触发。从结构设计逻辑来看，整个壳体采用工程塑料注塑成型的分体拼接思路，主体U型槽的两个臂分别内置发射端与接收端光电器件，槽口宽度做了标准化的5mm间隙，刚好适配常规流水线0.8-3mm厚度的薄片类、小凸台类被测件通过，不会因为槽口过宽导致光轴发散检测精度下降，

　　也不会因为槽口过窄给安装对位、被测件通过留的余量不足。两侧伸出的安装耳做了沉头孔设计，安装孔中心距严格匹配行业通用的安装孔位标准，沉头深度适配M2.5规格的内六角螺丝，安装后螺丝头不会突出安装面，避免和周边运动部件产生刮蹭，安装耳和主体衔接的位置做了0.5mm的圆角过渡，既可以减少注塑成型时的应力集中，避免安装锁紧时耳片开裂，也能去除锐边防止装配时割伤操作人员。尾部出线位置做了阶梯式的线缆防折结构，靠近壳体的位置线缆护套硬度更高，延伸段做柔性过渡，避免设备运行时的反复拉扯、弯折导致线缆根部断线，这个细节在往复运动的滑台模组上尤其重要，很多同类型传感器的失效都是因为线缆根部反复弯折导致内部线芯断裂。

　　建模过程中对内部器件的占位做了精准预留，发射管和接收管的光轴同轴度公差控制在0.1mm以内，保证光信号传输的稳定性，壳体内部的走线槽宽度刚好适配3根0.2平方毫米的信号线缆，不会因为内部空间冗余导致器件晃动，也不会因为空间过窄挤压线芯造成绝缘层破损。从安装边界来看，传感器主体的总宽度控制在15mm以内，突出安装面的高度不超过20mm，在紧凑的小型自动化设备内部，不会占用过多的安装空间，哪怕是密集排布的多工位检测位，相邻传感器之间也不会出现信号干涉。槽口的深度做了12mm的设计，被测件不需要完全插到槽底，只要进入槽口8mm以上的位置就能稳定触发，给现场安装调试留了足够的容错空间，不需要反复微调传感器的前后位置就能获得稳定的检测效果。

　　外壳表面的标识区域做了微凹的刻字位，型号标识不会因为长期摩擦脱落，方便后期设备维护时快速识别元件型号。整个结构的壁厚控制在1.2-1.5mm之间，既保证了壳体的结构强度，满足工业场景下的抗摔、抗振动要求，也不会因为壁厚过厚导致注塑成型时出现缩痕、翘曲等成型缺陷，适配批量注塑生产的工艺要求。在实际选型应用中，这类传感器常被用在料仓缺料检测、气缸伸出到位确认、转盘工位定位、标签走纸位置检测等环节，相比接触式的行程开关，它没有机械磨损，使用寿命更长，响应速度可以达到微秒级，完全匹配高速自动化产线的节拍要求，不会因为响应滞后导致检测漏判。建模时对所有配合面的公差都做了适配，上下壳体的拼接止口做了0.05mm的间隙配合，组装时可以轻松扣合，打胶固定后不会出现缝隙，达到基础的防尘防护等级，适配车间多粉尘的使用环境。
