研磨机手柄对位夹持工装结构设计

项目分类:工装 发布时间:2022-05-03 ID:610385
  • 研磨机手柄对位夹持工装结构设计
  • 研磨机手柄对位夹持工装结构设计
  • 研磨机手柄对位夹持工装结构设计
  • 研磨机手柄对位夹持工装结构设计
  • 研磨机手柄对位夹持工装结构设计

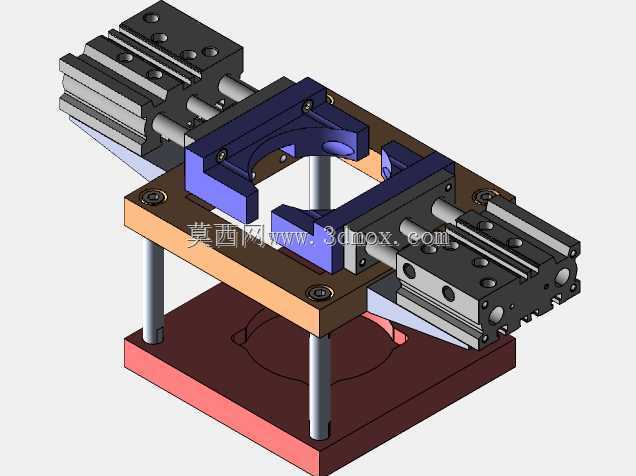

  在手持类工件的精密研磨加工装配环节,手柄与研磨机工作端的同轴度、对位精度直接决定最终成品的研磨面一致性,过往人工对位装配的模式下,很容易出现手柄偏斜、夹持力不均导致的研磨错位、工件表面压伤问题,这款夹持工装正是针对该类装配场景开发的专用定位夹紧结构。整套工装采用双层板支撑架构,底部为安装基准板,通过四根等高支撑立柱连接上层的夹具安装平台,所有立柱与板件的连接位置均采用沉头螺钉锁紧,保证整体框架的刚性,避免夹紧作业过程中出现结构形变影响定位精度。底部基准板预留了与研磨机工作台适配的安装孔位,可直接通过T型螺栓固定在常规研磨设备的工作台上,安装边界适配市面多数台式研磨机的工作台面尺寸,不需要额外改造设备原有安装结构,降低产线适配成本。

  夹紧执行单元采用两组对称布置的气动滑台作为动力源,滑台通过定位销与螺钉固定在上层安装平台的两侧,滑台的运动方向沿工装中心轴线对称分布,保证两侧夹紧力的作用线完全交汇于工装中心的工件放置位,避免单侧受力导致的工件偏移。两组滑台的输出端分别连接定制的仿形夹紧块,夹紧块的夹持面完全匹配待装配手柄的外轮廓弧度,接触位置做了圆角过渡处理,避免硬接触划伤工件表面,同时增大接触面积,让夹紧力均匀分布在手柄外壁,不会出现局部应力集中导致的工件变形。工装中心位置设置了镂空让位结构,刚好对应研磨机的研磨头工作路径,当手柄被夹紧固定后,研磨头可直接穿过镂空区域完成与手柄的对位装配,不需要额外调整工件位置,整个对位过程完全由夹具的定位精度保证,

  不需要人工反复校准位置。设计过程中重点考虑了不同规格手柄的适配性,夹紧块与气动滑台的输出端采用快换式连接结构,更换不同轮廓的夹紧块即可适配不同直径、不同外形的手柄工件,不需要整体更换工装主体,缩短产线换型的调整时间。气动回路的设计预留了调速阀安装位,可根据不同材质手柄的刚性调整夹紧进给速度与夹紧力大小,针对塑料材质手柄可降低夹紧力避免压裂工件,针对金属材质手柄可适当提高夹紧力保证装夹稳定性。整套工装的所有运动部件均做了防呆设计,两侧气动滑台的行程通过硬限位螺钉做了行程限制,避免滑台过行程导致夹紧块碰撞损坏,同时所有外露的运动部件均未超出安装平台的外轮廓,避免作业过程中人员误触运动部件造成安全隐患。从实际应用反馈来看,

  该工装投入使用后,手柄与研磨机的对位装配效率较人工对位提升60%以上,装配错位不良率从原先的12%降至0.3%以内,同时大幅降低了作业人员的劳动强度,不需要人工长时间扶持工件保持对位状态。在三维建模过程中,所有配合面均按照实际公差要求做了配合间隙设计,滑台安装面的平面度公差控制在0.02mm以内,保证滑台运动的直线度,两侧夹紧块的对称度公差控制在0.015mm以内,保证夹紧后工件的中心与研磨头中心的同轴度满足装配要求。支撑立柱的等高公差控制在0.01mm以内,避免上层安装平台出现倾斜导致夹紧方向偏移。所有标准件均采用市面通用规格,不需要定制特殊规格的紧固件或气动元件,后期维护更换配件的成本极低,适合中小批量研磨装配产线的快速部署使用。
