多工位气电混合驱动工装支架结构

　　在消费电子、小五金零部件的自动化组装产线中，锁付、压装工序往往需要同时布置多组执行单元来匹配产品上不同位置的装配点位，单轴独立安装的方式不仅占用大量安装空间，各单元之间的位置精度也难以统一校准，每次换型调整都需要耗费大量时间重新对位，严重影响产线换产效率。这套多气/电驱动支架正是针对这类多工序并行的组装场景设计，将四组独立的驱动执行单元集成在同一安装基座上，可同时完成四个点位的锁付或压装作业，大幅缩减工装占用的设备空间，同时统一的安装基准也能保证各执行单元之间的位置精度长期稳定，减少日常维护中的校准工作量。

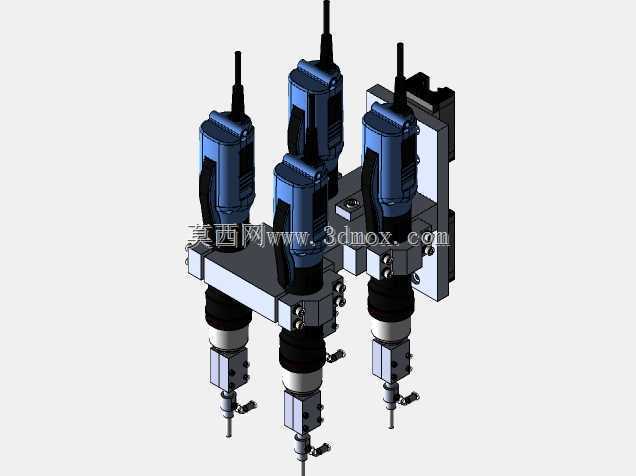

　　从结构设计来看，整套支架采用分层式布局，底部是带多组安装槽的横向承载基座，基座上通过等高垫块固定四组驱动单元的安装座，每个安装座都预留了横向和纵向的调节腰型孔，可根据待加工产品的点位间距灵活调整各驱动单元的相对位置，适配不同尺寸规格的产品加工需求。驱动单元同时兼容电动螺丝刀和气动压装主轴两种执行件，上部的蓝色主体部分是驱动单元的动力段，可根据工序需求换装电动锁付模块或者气动压装模块，下部的过渡段集成了行程限位和导向结构，保证执行端的动作精度，最下方的快换接头可快速更换不同规格的批头或者压头，适配不同规格的螺丝、销钉等紧固件的装配需求。

　　安装边界方面，整套支架的横向总宽度控制在350mm以内，纵向安装深度不超过200mm，整体高度根据驱动单元的行程不同可在280mm至360mm之间调整，背部的立式安装板可直接固定在标准铝型材机架或者设备立板上，安装板上预留了符合通用工业安装标准的孔位，可直接与市面上主流的4040、4080铝型材适配，不需要额外加工过渡连接板。基座上的各驱动单元中心距调节范围在40mm至120mm之间，可覆盖绝大多数小型电子产品、五金组件的点位间距需求，每个单元的独立行程调节范围为0至50mm，可适配不同厚度产品的加工行程需求，同时每个单元都预留了传感器安装位，可加装到位检测传感器，实时反馈每个工位的作业状态，方便接入设备的PLC控制系统实现全自动化作业。

　　在实际使用场景中，这套支架可直接集成在转盘式组装机或者直线式流水线上，配合自动送钉机或者自动上料机构，可一次性完成产品上四个点位的锁付或者压装作业，相比单轴逐点作业的方式，作业效率可提升三倍以上。统一的基座设计也让管线布置更加规整，所有驱动单元的气管、电线都可通过基座内部的走线槽集中排布，避免管线外露造成的干涉或者磨损问题，提升设备整体的整洁度和可靠性。设计过程中充分考虑了不同工厂的气源和电源条件，驱动单元的气动部分工作压力适配0.4-0.6MPa的常规工厂气源，电动部分兼容220V常规工业用电，不需要额外配置特殊的供电或者供气模块，可直接接入现有设备的控制系统。

　　结构强度方面，承载基座采用6061铝合金整体铣削加工，表面做硬质阳极氧化处理，在保证整体结构刚性的同时控制整体重量，整套支架不含驱动单元的自重不超过8kg，安装后不会对机架造成过大的负载。各连接部位都采用不锈钢内六角螺丝紧固，长期运行不会出现松动移位的问题，导向部位采用自润滑铜套配合淬火导杆，反复运行十万次以上的间隙仍可控制在0.02mm以内，保证长期作业的精度稳定性。每个驱动单元的安装座都设计了独立的锁紧机构，调整好位置后可通过侧面的锁紧螺丝完全固定，不会因为设备运行的震动出现位置偏移，减少日常生产中的巡检维护工作量。

　　针对不同工序的适配需求，支架的下部还预留了工装夹具的安装接口，可直接配套对应的产品定位工装，不需要额外设计连接结构，进一步缩短设备的开发周期。对于需要增加作业工位的场景，横向基座还可通过拼接的方式扩展安装位，最多可扩展至六组驱动单元，适配更多点位的产品装配需求，不需要重新更换整套支架，降低产线升级的改造成本。
