垫圈自动送料防错装配工装结构

　　在离散制造的装配工序环节，小件漏装、多装一直是影响产品一次装配合格率的核心痛点，其中平垫圈、弹性垫圈这类标准紧固件的装配问题占比极高，尤其是需要单垫圈装配的工位，人工取料时极易出现漏放、一次取两个叠放装配的问题，后续靠人工目视检验很难完全排查，流到下工序甚至终端会引发连接松动、预紧力不足等质量隐患。这套结构就是针对这类装配痛点开发的工位级送料防错装置，直接对接装配工位的作业台面，不需要对现有产线做大规模改造，就能实现垫圈的自动排序、单颗分料、到位检测，从送料源头杜绝漏装、双垫圈叠装的问题。

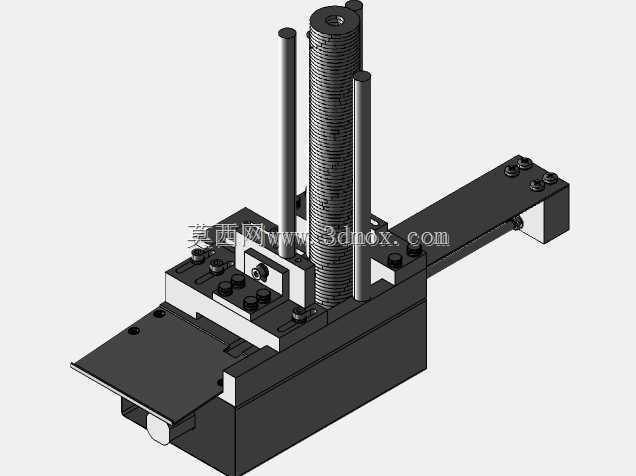

　　从结构布局来看，整套装置采用立式储料加水平分料的组合设计，核心的储料部分采用竖直导杆结构，三根呈120度分布的光面导杆围出储料空间，可叠放数百片对应规格的垫圈，导杆间距可根据垫圈外径做微调，适配一定尺寸范围内的平垫圈、弹垫送料需求，储料位下方设置托料结构，依靠重力让垫圈逐次下落至分料工位，不需要额外的振动盘结构，大幅降低了装置运行的噪音，也避免了振动送料过程中垫圈卡滞、翻面的问题。分料部分采用滑台式抽拉结构，滑台的厚度严格匹配单颗垫圈的厚度，每次动作仅能承接一颗从储料位落下的垫圈，滑台伸出到取料位时，下方设置的到位检测元件会确认垫圈是否存在，若检测到无垫圈，装置会触发提示，提醒作业人员补料或排查卡滞；若检测到滑台内垫圈厚度超过单颗阈值，也就是出现双垫圈叠放的情况，滑台不会伸出到取料位，而是退回至排料口将多余垫圈排出，从机械结构加检测双重层面避免双垫圈流出。

　　安装边界上，整套装置的底座采用标准化安装孔位设计，可直接固定在厚度20-40mm的装配工作台台面上，底座的水平投影尺寸控制在200mm*150mm范围内，加上竖直储料部分的总高度不超过350mm，不会占用过多工位操作空间，也不会遮挡作业人员的操作视线。取料位的高度距离工作台面120mm，刚好匹配人工坐式作业的取料高度，作业人员不需要大幅抬臂或弯腰就能拿到分料到位的垫圈，符合工位人机工程学要求。驱动部分采用小型直线驱动元件，动作行程仅40mm，单次分料动作耗时不超过0.8秒，完全匹配人工装配的节拍，不会出现等料的情况。

　　设计过程中，所有与垫圈接触的部位都做了倒角和表面硬化处理，避免长期摩擦产生金属碎屑污染装配工位，也防止刮伤垫圈表面的镀层。导杆采用镀铬光轴，表面粗糙度控制在Ra0.8以下，保证垫圈下落顺畅无卡滞，同时导杆通过顶部的快拆结构固定，更换不同规格垫圈时，不需要工具就能快速更换对应间距的导杆组，换型时间不超过5分钟，适配多品种小批量的柔性装配需求。滑台与底座的配合采用精密导轨导向，配合间隙控制在0.02mm以内，既保证滑台动作顺畅，又不会因为间隙过大卡入垫圈碎屑导致动作卡滞。在排料结构的设计上，专门设置了斜向的排料通道，被检出的双垫圈会顺着通道滑到装置侧面的收料盒内，不会掉落到工作台面上影响作业，收料盒为抽拉式结构，积满后可快速倾倒重复利用。

　　实际应用场景中，这套装置可覆盖电器装配、汽配装配、五金产品装配等所有需要单颗垫圈装配的工位，相比传统的振动盘送料结构，这套装置的成本仅为振动盘送料方案的三分之一，且运行噪音低于60分贝，不会造成车间噪音污染，同时因为没有振动结构，装置的故障率更低，日常维护仅需要定期清理导杆和滑台表面的灰尘、碎屑即可，不需要复杂的调校。对于自动化改造预算有限的中小企业，这套装置可以快速部署到现有手工装配工位，不需要改动现有作业流程，就能将垫圈装配的不良率从平均3%降到0.1%以下，大幅减少后续返工和质量投诉的成本。在结构建模过程中，所有配合面的公差、安装孔位的位置度都做了明确的标注，可直接根据模型加工生产，不需要二次做结构校核，储料部分的容量设计按照单班8小时作业的垫圈消耗量计算，一次补料可满足4小时以上的连续作业需求，减少作业人员中途补料的频次，进一步提升工位的作业效率。
