轴式自动供料设备结构设计方案

　　在3C电子、小五金零部件、汽车精密配件的批量装配产线中，轴类、细杆类小尺寸工件的上料环节长期存在效率瓶颈——传统人工排料、逐件送料的模式不仅节拍难以匹配高速装配工位的需求，还容易出现工件磕碰、排序错乱、送料定位偏差等问题，直接影响后续装配、检测工序的良率与稳定性，这款轴式自动供料设备正是针对这类场景定向开发的专用送料单元。从实际产线适配角度看，该设备可直接对接压装工位、螺丝锁付工位、视觉检测工位等下游工序，无需额外增设中转接驳台，设备出料端的导向轴可直接延伸至下游工装的接料位，工件从料仓排序到送达作业位置的全程无外露落差，能避免细轴类工件因自由掉落产生的端面碰伤、弯曲变形问题，尤其适配直径1-8mm、长度5-60mm范围内的金属细轴、插针、销钉类工件的连续供料作业。

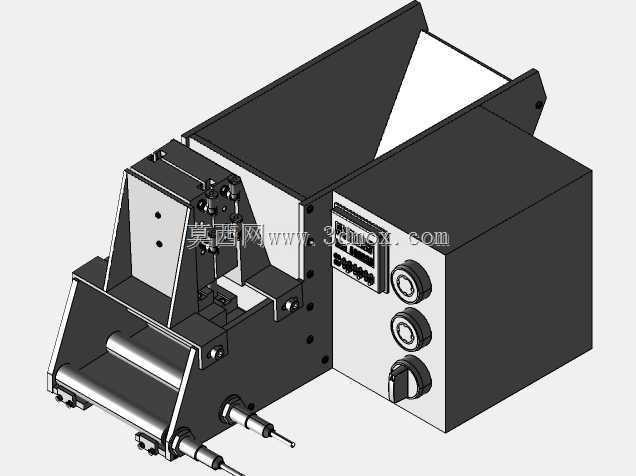

　　设备整体采用模块化布局思路，左侧为料仓与排序送料机构，右侧为电控与调节控制单元，两部分通过螺栓拼接为整体，既方便后期对送料机构进行维护拆换，也能在调整电控参数时无需触碰机械送料部分，减少调试过程中的对位偏差。料仓采用斜置式存料设计，料仓内壁做光滑圆弧过渡，无存料死角，一次装填可容纳约2000件常规尺寸的细轴工件，能满足单班次4小时以上的连续供料需求，无需操作人员频繁补料；排序机构采用滚轴分料结构，通过可调速的转动滚轴将杂乱堆叠的工件逐件分离，送入定向导槽，导槽宽度可根据工件直径快速调整，调整机构采用刻度式锁紧手柄，无需借助卡尺等测量工具即可完成适配不同工件的参数切换，换型时间可控制在10分钟以内。

　　控制单元集成在设备右侧的独立箱体内，面板上设置有电源开关、速度调节旋钮、送料节拍调节旋钮、运行状态指示灯，所有操作控件均外露在面板正面，操作人员无需打开电控箱即可完成常规参数调整；箱体内部预留有标准IO通讯接口，可直接对接产线主控PLC，接收下游工位的缺料、停料信号，实现供料节奏与整线节拍的同步匹配，避免出现工件堆积或缺料待工的情况。设备底部设置有四个可调式支撑脚，可根据产线工作台的高度调整设备整体水平与出料高度，可调范围为±20mm，能适配多数标准装配工作台的安装高度要求；设备整体外形尺寸控制在长380mm、宽220mm、高260mm范围内，安装时仅需在工作台面预留400*250mm的平整安装空间即可，无需对现有工作台进行打孔改造，可通过底部的磁吸固定块快速完成位置固定，方便产线布局调整时的设备移位。

　　从结构设计细节来看，送料滚轴与工件接触的部位采用聚氨酯包胶处理，硬度控制在邵氏60度，既能保证足够的摩擦力带动工件排序，又不会刮伤工件表面；导槽采用硬质阳极氧化铝合金材质，表面粗糙度Ra≤0.8μm，工件在导槽内滑动时无卡滞、无划痕；出料端设置有工件到位检测传感器，当工件送达指定位置时才会发送信号给下游工位，避免出现空送、漏送的问题。设备的传动部分采用同步带传动结构，传动噪音控制在60分贝以内，长时间运行无明显振动，传动部件的维护周期可达6个月以上，日常仅需定期在导向滑轨部位涂抹少量润滑脂即可，无需复杂的维护保养操作。针对不同长度的轴类工件，导槽末端的挡料位置可通过侧面的调节螺杆进行微调，微调精度可达0.1mm，能保证工件伸出导槽的长度一致，方便下游工装直接抓取或对接，无需额外增加二次定位工序。
