转盘式电枢自动锁螺丝作业工装

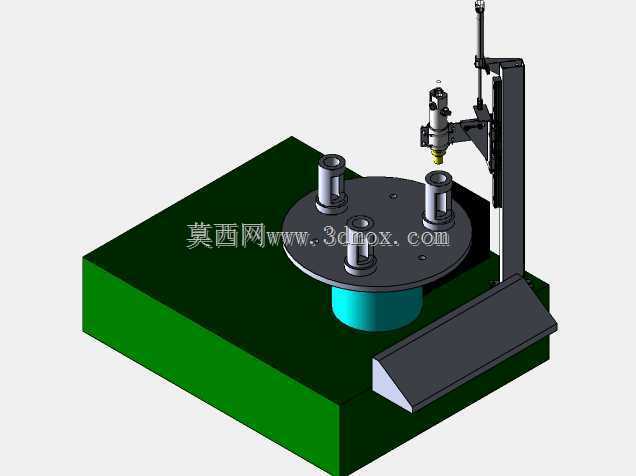

　　这套转盘式电枢锁付作业结构，主要面向微小型电机电枢组件的装配工序，适配小规格螺丝、螺母的自动锁付作业场景，在电机零部件装配、小型五金组件组装的产线工位上，可替代人工手持电批完成重复锁付动作，降低人工操作的锁附扭矩偏差、螺丝漏锁等常见问题。从结构布局来看，设备采用方形铸铁基座作为承载主体，基座台面做了精加工铣平处理，保证上部所有安装组件的平面度公差控制在0.02mm/m范围内，避免因基座形变导致的锁付轴对位偏差。基座中部设置多工位转盘结构，转盘下方配置间歇式回转驱动单元，可实现精准的工位转位，每个工位设置对应电枢工件的定位仿形座，仿形座根据电枢外形做嵌套式定位设计，工件放入后径向间隙控制在0.1mm以内，

　　保证锁付过程中工件不会出现偏移。转盘旁侧竖立安装立式锁付模组支架，支架采用单立柱悬臂结构，立柱上设置线性导轨搭配丝杆传动的升降滑台，滑台前端搭载锁付电批单元，电批头部配置真空吸嘴式螺丝夹头，可自动拾取输送到位的螺丝，完成对位后下压执行锁付动作，锁付扭矩可通过电批内置的扭矩传感器做闭环控制，锁付到位后自动触发回退信号，避免过锁滑牙或者锁附不到位的问题。基座侧方延伸设置工件出料导槽，锁付完成的工件随转盘转至出料工位后，可通过顶出机构将工件抬升，顺着导槽滑入下一工序接驳位置，无需人工手动取件。在设计这套结构的时候，首先考虑的是小规格电枢工件的装配节拍需求，多工位转盘的设计可以同步完成上下料、锁付、检测的工序并行，相比单工位往复式锁付结构，

　　作业效率可提升40%以上，同时转盘的工位数量可根据实际产线的工序需求做调整，当前模型配置的是三工位结构，可扩展为四工位或者六工位，适配不同节拍的产线要求。锁付模组的悬臂长度经过受力校核，在滑台伸出至最大锁付行程时，悬臂端的形变量控制在0.05mm以内，保证电批批头与工件螺丝孔的同轴度，避免批头打滑刮花螺丝头部。设备的安装边界方面，基座整体长宽尺寸控制在600mm*500mm范围内，立式支架的总高度不超过800mm，可直接放置在标准装配工作台面上使用，不需要额外做地基固定，适配现有车间的产线布局改造需求，气源与电源接口均设置在基座侧方的走线槽内，外部管线接驳后不会干涉转盘与滑台的运动路径。这套结构的锁付对象除了电枢组件的螺丝连接，

　　也可通过更换定位仿形座与锁付夹头，适配其他小型五金件、电子组件的螺丝锁付作业，锁付电批的行程与下压压力可根据不同螺丝规格做参数调整，兼容M2到M5规格的机牙螺丝锁付需求。在结构细节上，转盘的回转定位采用圆锥销定位结构，每次转位到位后定位销插入转盘底部的定位套，重复定位精度可达±0.02mm，保证每个工位的工件位置一致性，锁付过程中不会因为转盘窜动导致锁付偏斜。电批的下压行程设置硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块，避免滑台超程下压压坏工件，软限位通过行程开关触发信号，在滑台到达极限位置前切断驱动动力，保证设备运行的安全性。
