光学传感器标签粘贴定位专用夹具

　　在光学传感器的批量组装工序里，标签粘贴的位置精度直接影响后续产线扫码识别、产品溯源信息读取的效率，不少产线曾出现人工粘贴标签偏移、歪斜，导致扫码枪无法识别，需要返工重贴的情况，既拖慢组装节拍，也容易在返工过程中刮蹭传感器的光学感应面，造成不良品率上升。这套夹具就是针对这类窄长型光学传感器的标签贴装工序设计的，核心作用是在粘贴标签时完全固定传感器本体位置，同时通过结构限位保证标签刚好贴合在传感器壳体的中心区域，还能通过定位结构约束标签的粘贴方向，避免出现标签倒贴、方向错位的问题。

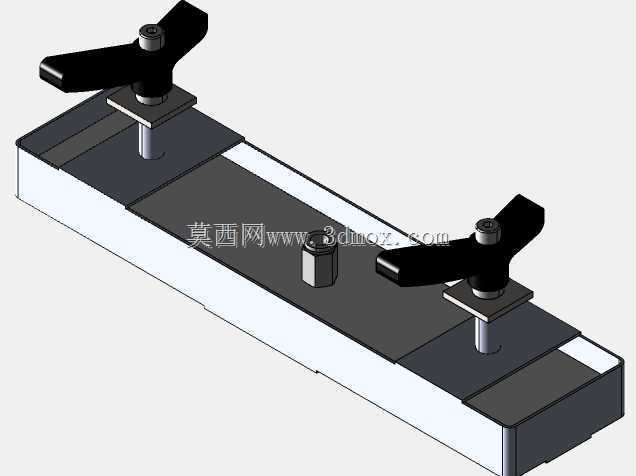

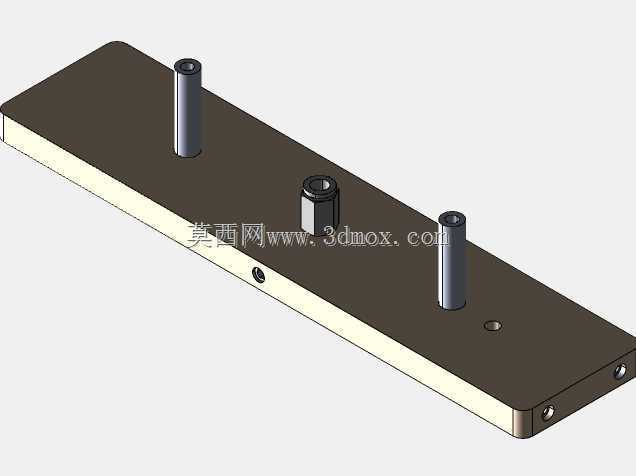

　　从结构设计来看，整套夹具采用底板加定位块的组合形式，底板作为整个工装的承载基础，采用平整的矩形金属板材加工，上表面做精铣处理保证平面度，避免放置传感器时出现翘边、倾斜。底板上设置了两个带蝶形手柄的手动夹紧组件，夹紧柱垂直安装在底板上，压块可以沿立柱上下调整高度，适配不同厚度规格的传感器壳体，蝶形手柄的设计不需要额外工具，操作人员徒手就能完成夹紧与松开操作，夹紧力可以通过手柄旋转的圈数控制，不会因为压力过大压伤传感器的塑料壳体，也不会因为压力过小导致贴标过程中传感器移位。两个夹紧位分别对应传感器壳体的两端非功能区域，避开了传感器的光学窗口、接线端这些需要防护的部位，压块的下表面贴有薄的防滑橡胶垫，既可以增大摩擦力防止夹紧后工件窜动，也能避免金属压块直接接触壳体表面留下压痕。

　　在定位设计上，底板上除了夹紧组件，还设置了一个圆柱形的定位销，这个定位销刚好对应传感器壳体上的预制定位孔，放置工件时只要把传感器的定位孔对准这个销柱放下去，就能快速完成工件的初定位，不需要反复调整位置，初定位完成后扳下两个蝶形夹紧手柄就能完成固定，整个装夹过程耗时不超过两秒，完全适配产线的快节拍作业需求。贴标区域的周边做了下沉式的限位台阶，台阶的内轮廓尺寸和待粘贴标签的外轮廓尺寸保持0.1mm的间隙配合，贴标签时只要把标签沿着限位台阶放下去，就能保证标签刚好落在壳体的中心位置，不会出现左右、上下的偏移，同时限位台阶的直边可以约束标签的侧边方向，保证标签的印刷方向和传感器的长度方向保持平行，不会出现歪斜的情况。

　　从安装边界来看，整套夹具的整体长度适配常规光学传感器的壳体长度，宽度控制在单工位操作的合理范围内，不需要占用太大的工作台面，可以直接放置在组装流水线的工位台面上，也可以通过底板上预留的安装孔用螺丝固定在专用的工装上，底板底部做了防滑脚垫，即使不做螺丝固定，放在光滑的台面上操作时也不会出现滑动。夹具的整体高度控制在手动操作的舒适区间，操作人员坐着操作时，手部不需要抬太高就能完成夹紧、贴标、松开取件的整套动作，长时间作业也不容易产生疲劳。

　　在实际使用场景中，这套夹具不需要搭配气源、电源等动力源，纯手动操作就能完成所有工序，适合中小型组装车间、小批量多批次的传感器生产场景，也可以用于售后维修环节的标签补贴作业。夹具的所有部件都采用模块化设计，夹紧组件、定位销、限位台阶块都可以通过螺丝拆卸更换，如果后续需要适配不同尺寸、不同定位孔位置的传感器，只需要更换对应的定位销和限位块，调整夹紧组件的安装位置就能快速切换适配，不需要重新制作整套工装，能有效降低多品类生产的工装投入成本。贴标作业完成后，松开两个蝶形手柄就能直接把传感器取下来，没有多余的取件阻碍，不会在取件过程中剐蹭到刚贴好的标签，保证标签粘贴的平整性。整套结构没有复杂的传动部件，日常维护只需要定期清理底板上残留的标签背胶、灰尘，给夹紧立柱加少量润滑油保证压块滑动顺畅即可，不需要复杂的保养流程，一线操作人员不需要专门培训就能快速上手使用。
