工业高压风喷气刀干燥装置结构

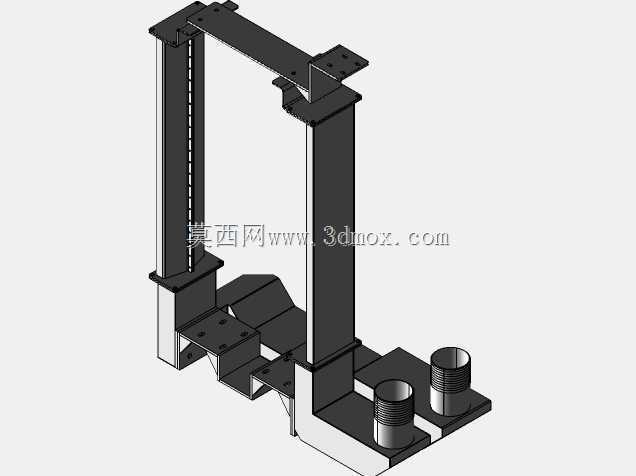

　　这套气刀吹气结构，是面向工业连续生产线上的工件表面干燥、残液吹扫工序开发的专用执行部件，在机加工清洗线、电子元器件组装线、食品包装前处理、板材覆膜前预处理这类场景里，这类结构的使用占比非常高，核心是解决工件经过液体喷淋、浸泡工序后，表面残留的水渍、切削液、清洗液无法快速去除，影响后续工序加工质量的问题。很多刚接触这类结构的工程师容易把它和普通压缩空气喷嘴混淆，实际上这套结构的核心设计逻辑是通过双侧立柱搭配底部风腔的布局，形成一个贯通的U型吹扫通道，让工件从通道中间通过时，上下左右四个方向的高压气流能同时覆盖工件表面，不存在吹扫死角，相比单点喷嘴的吹扫方式，干燥效率能提升六成以上，同时压缩空气的耗气量反而更低，

　　因为结构内部做了气流稳压腔设计，避免了普通喷嘴直接接气源时出现的气流紊流、压力分布不均的问题。从安装边界来看，这套结构的双侧立柱采用了等截面的方通焊接结构，立柱上预留了等间距的安装孔位，一方面可以根据待处理工件的实际高度，调整顶部横梁的安装位置，适配不同高度规格的工件吹扫需求，另一方面立柱底部的安装底板做了加宽处理，搭配四个沉头安装孔，可以直接固定在生产线的机架台面上，不需要额外做复杂的转接支架，安装时只需要保证两侧立柱的平行度误差控制在0.2mm以内，就能避免气流出现偏斜，影响吹扫效果。底部的两个圆柱形接口是压缩空气的进气端，设计时特意做了对称布局，两个接口同时进气的话，可以让整个风腔内部的压力更均匀，

　　不会出现靠近进气口一侧风压大、远离进气口一侧风压不足的问题，接口采用标准的管螺纹规格，可以直接和工厂现有压缩空气管路的快插接头对接，不需要额外加工转换接头。结构上的所有钣金折弯件都做了圆角过渡处理，没有尖锐的棱角，一方面是避免生产过程中操作人员磕碰受伤，另一方面也能减少气流在结构内部流动时的阻力，降低风噪。在实际使用场景里，这套结构可以直接对接生产线的输送机构，比如网带输送机、滚筒输送机，工件随着输送线匀速通过U型吹扫通道时，从风刀缝隙喷出的高压高速气流会形成一道均匀的风幕，把工件表面的残液完全吹落，不需要额外安排人工擦拭，能大幅降低生产线的人工成本，同时也能避免人工擦拭带来的二次污染问题，尤其是在对清洁度要求较高的电子零部件、

　　光学镜片加工场景里，这种非接触式的干燥方式不会对工件表面造成划伤，良品率比接触式擦拭高很多。设计这套结构的时候，特意没有做多余的复杂曲面，所有零部件都是采用常见的板材切割、折弯、焊接工艺加工，没有特殊的加工要求，普通的机加工车间就能完成生产，后期维护也很方便，如果风刀的出气缝隙因为长期使用积累了杂质堵塞，只需要拆开顶部的压板就能清理缝隙，不需要把整个结构从生产线上拆下来。另外结构的顶部横梁也预留了安装孔位，可以根据实际需求加装额外的风刀模块，或者安装光电传感器来检测工件的通过状态，实现吹气的自动控制，有工件通过时才开启气阀供气，没有工件时自动切断气源，进一步降低压缩空气的消耗，符合现在工业生产节能的要求。很多工程师在设计这类气刀结构的时候容易忽略风腔的截面设计，这套结构的风腔截面采用了渐变式设计，从进气口到出气缝隙的位置，截面逐渐收窄，能让气流在流出缝隙的时候达到更高的流速，同时保证整个出气缝隙长度方向上的气流速度一致，不会出现两端风速高、中间风速低的问题，实际测试下来，当进气压力在0.4MPa的时候，出气缝隙处的气流速度可以达到120m/s以上，完全能满足常见工件表面的残液吹扫干燥需求，哪怕是带有一定粘度的切削液，也能在工件通过的1-2秒时间内完全吹除干净，不需要工件在吹扫位置停留，能匹配生产线每分钟10米以上的输送速度，适配绝大多数中高速连续生产线的使用需求。
