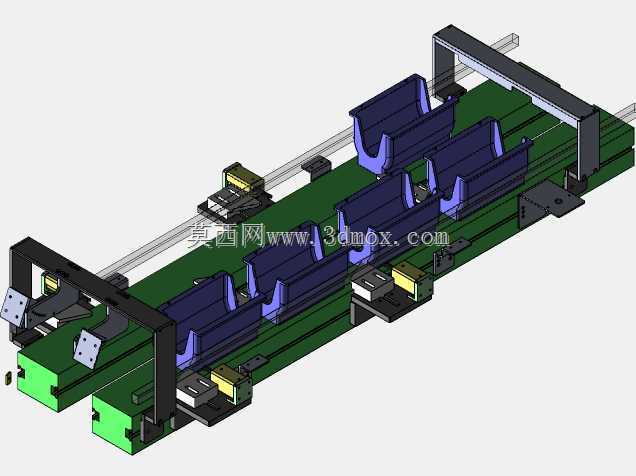

马来西亚装机项目用盒式磁盘塞输送载具

　　这套载具结构是为海外电子制造厂区装机配套的CIM线体定制开发，核心服务于硬盘核心组件盒式磁盘塞的工序间流转与定位作业，适配JOHOR BAHRU厂区现有装载机的对接节拍，无需对原有线体主梁结构做大规模改造即可直接上线投用。从现场适配需求出发，整套载具采用双列并行的排布逻辑，单组载具可同时承载8件盒式磁盘塞工件，工件定位槽完全贴合磁盘塞的外部曲面轮廓，槽体边缘做了0.2mm的让位倒角，避免上下料过程中剐蹭工件的精密配合面，每个定位槽旁侧都设置了独立的弹性压块，压块采用POM材质加工，接触端面做了网纹滚花处理，既保证输送过程中工件不会因为线体启停的惯性出现移位，也不会压伤工件表面的涂层。线体对接部分采用标准铝型材搭建主体框架，

　　底部的导向块完全匹配原有线体的导轨槽型，安装时仅需调整两端的限位挡块位置，即可保证载具在线体上的运行间隙控制在0.1mm以内，不会出现运行卡滞或者偏磨的问题。载具两端设置的对接定位孔，对应装载机上的顶升定位销，当载具运行到上料或者下料工位时，顶升销插入定位孔后可将载具的重复定位精度控制在0.05mm以内，完全满足机械手取放工件的精度要求，不需要额外增加视觉纠偏环节，能有效压缩单工位的作业节拍。考虑到电子制造车间的洁净度要求，整套载具的外露结构都做了倒角处理，不存在容易积尘的直角缝隙，日常清洁维护时仅需用无尘布擦拭即可，不需要拆解结构；框架上的所有紧固件都采用沉头安装方式，螺栓头部完全埋入型材表面，

　　不会突出刮蹭操作人员的手套或者线体旁的防护帘。从安装边界来看，整套载具的总宽度适配原有线体的有效输送宽度，长度方向匹配线体的节距设置，载具底部距离线体输送面的高度预留了15mm的间隙，可兼容线体下方的回流皮带安装空间，不需要调整原有线体的上下层间距。在功能设计上，这套载具除了承担输送过程中的工件承载功能，还可以兼容工序间的外观检测作业，载具上的定位槽将工件抬升到统一的检测高度，检测工位的相机不需要调整焦距即可完成所有工件的表面检测，减少了工位调整的辅助时间。载具上的工件支撑位做了镂空设计，当载具流转到烘干或者清洁工位时，气流可以从镂空位置穿过，不会在工件下方形成气流死角，保证清洁或者烘干工序的处理效果。考虑到长期运行的磨损问题，

　　载具上与线体导轨接触的导向块采用可拆卸的耐磨尼龙材质，当出现磨损超差时，仅需更换导向块即可，不需要更换整套载具框架，能有效降低后期的维护成本；弹性压块的固定螺丝采用防松设计，长期运行不会出现松动脱落的问题，避免异物掉落线体造成设备故障。整套结构的受力经过反复校核，载具满载情况下的整体变形量控制在0.03mm以内，不会因为长期承重出现定位槽位置偏移的问题，保证长期运行的精度稳定性。
