透明可视化PIB储液水箱结构设计

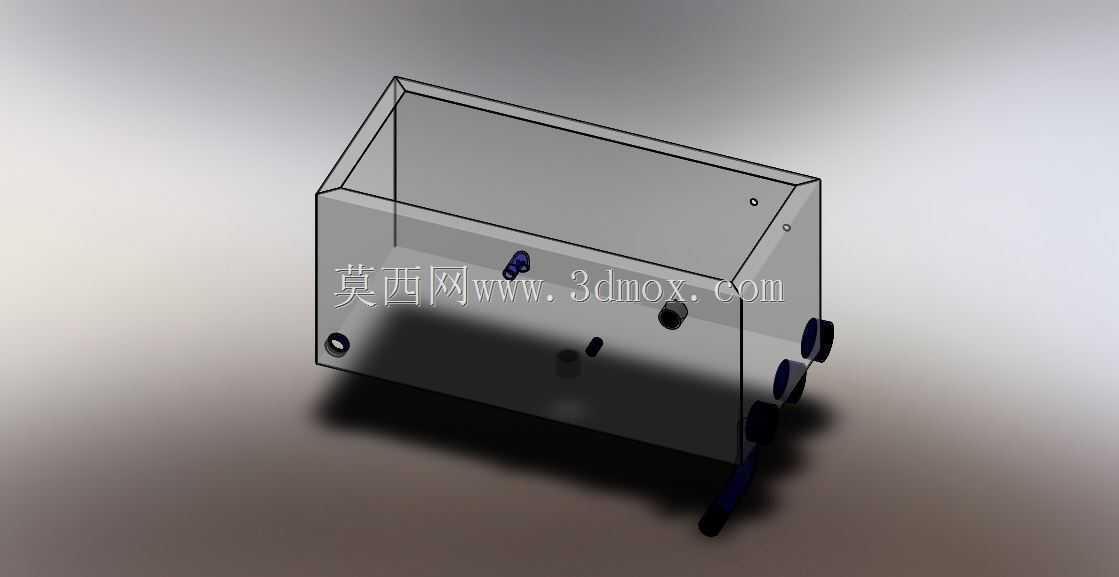

　　在化工流体输送、小型实验台供液、传感检测配套供液回路这类场景里，储液容器的选型往往需要兼顾耐蚀性、液位可观测性与安装适配性，这款PIB水箱的结构设计正是围绕这类实际工况需求展开。从结构布局来看，箱体采用长方体透明主体搭配底部支撑脚的形式，透明材质的选用并非为了外观展示，而是为了让运维人员无需额外加装液位传感器，就能直接观测箱内剩余液位、流体浑浊度以及是否存在沉积杂质，在小型化工试验装置、传感器标定供液回路中，这种直观观测的特性能大幅降低日常巡检的工作量，避免因液位不足导致的泵体空转、检测回路断流等故障。箱体边角做了圆弧过渡处理，没有采用直角拼接的结构，一方面是减少流体在边角处的滞流区，避免化工介质长期滞留出现沉积结垢，

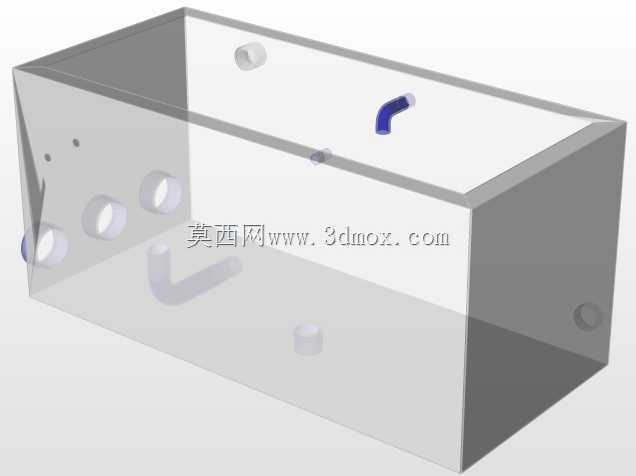

　　另一方面也能降低透明材质在边角处的应力集中，提升箱体整体的抗冲击性能，在搬运或者设备小幅振动的工况下，不会因为应力集中出现开裂漏液的问题。箱体侧壁预留了多个不同规格的管路接口，接口位置分布在箱体下部与侧部不同高度，下部接口主要用于主回路的流体进出，侧部不同高度的接口可以根据实际安装需求接溢流管、液位开关或者取样管路，接口处都做了加厚凸台设计，避免管路安装拧紧时作用力直接作用在透明箱体壁上导致壁面开裂，接口的安装尺寸匹配常规的快插接头与外螺纹接头，不需要额外做转接件就能直接接入现有流体回路。底部的支撑脚将箱体整体抬离安装面，一方面是让箱体底部不直接接触安装台面，避免台面积液长期浸泡箱体底部造成腐蚀，

　　另一方面也给底部管路的安装预留了操作空间，安装时不需要额外垫高箱体就能完成底部接头的拧紧操作，支撑脚的位置做了对称布局，重心落在四个支撑脚围成的区域中心，即使箱内储液量达到上限，也不会出现侧翻的风险。箱体材质搭配上，接触流体的核心部位采用316不锈钢材质，适配弱酸碱类化工介质的存储需求，不会因为长期接触化工流体出现锈蚀析出杂质，影响流体纯度或者堵塞下游的传感器、泵体等精密部件，透明外罩采用耐化学腐蚀的透明工程材质，不会因为接触挥发的化工介质出现雾化、透明度下降的问题，长期使用后依然能清晰观测内部液位。从安装边界来看，长方体的外形结构适配常规的设备机架安装位，不需要做特殊的安装支架，直接通过支撑脚固定在台面板或者机架层板上即可，

　　箱体的长宽高比例经过优化，在同等容积下占用的安装平面面积更小，适合安装空间紧凑的实验台、小型集成式检测设备内部，侧部的接口朝向可以根据安装方向调整，不管是左侧接管还是右侧接管都能适配，不需要对箱体结构做二次修改。在实际使用场景中，这类水箱可以作为传感器标定装置的储液单元，为压力、流量类传感器提供稳定的供液源，透明箱体能直接观察到流体中是否存在气泡，避免气泡进入检测回路影响传感器的检测精度；也可以作为小型化工实验装置的暂存容器，存储反应过程中的中间流体，直观观测流体的状态变化；还能配套小型冷却循环回路使用，存储冷却介质，观测冷却介质的损耗情况及时补充。设计过程中特意规避了传统金属水箱无法直接观测液位、需要额外加装液位计带来的成本增加与泄漏点增多的问题，也避免了全塑料水箱耐蚀性不足、长期接触化工介质易老化开裂的缺陷，通过透明主体与不锈钢接液部件的搭配，平衡了观测便利性、耐蚀性能与结构强度，接口的标准化设计让这个水箱可以直接适配多数常规流体回路，不需要定制特殊的转接配件，降低了配套使用的成本。箱体顶部预留了加注口，加注口的尺寸足够大，加注流体时不容易洒漏，也可以通过加注口直接对箱体内部进行清洗，去除长期使用后内壁附着的少量沉积物，清洗时不需要拆卸箱体，直接打开加注口就能完成冲洗操作，维护起来十分便捷。
