不锈钢立式工业控制柜结构设计

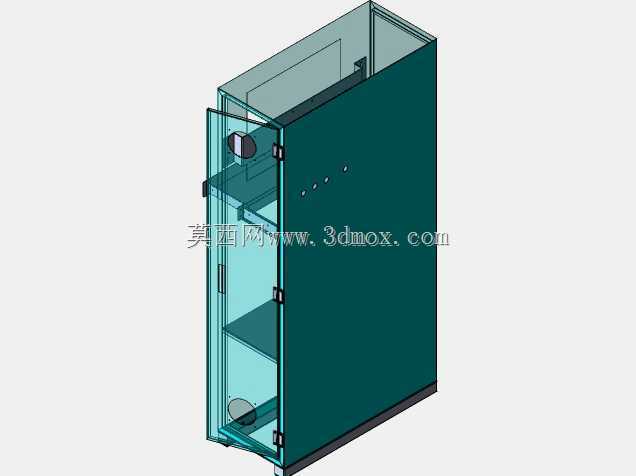

　　这款立式不锈钢柜体主要面向工业现场的电气控制、传感信号集成场景设计，常见于生产车间工位旁、自动化产线侧端、户外设备配套站点，用来承载控制回路元器件、信号采集模块、接线端子排等核心部件，为内部电气元件提供可靠的物理防护与规整的安装空间。从实际使用场景来看，这类柜体常被用作生产现场的看板控制载体，对接产线的传感信号采集、工位状态显示、操作指令输入等功能，内部预留的分层空间可以根据实际需求安装导轨、端子排、小型断路器、信号转换模块等元件，侧部与门板的开孔位置对应操作按钮、状态指示灯、显示面板的安装位，无需二次大规模开孔即可适配常规的控制元件布局。设计上采用单开门铰接结构，门板与柜体主体通过多组合页连接，开合角度满足现场接线、

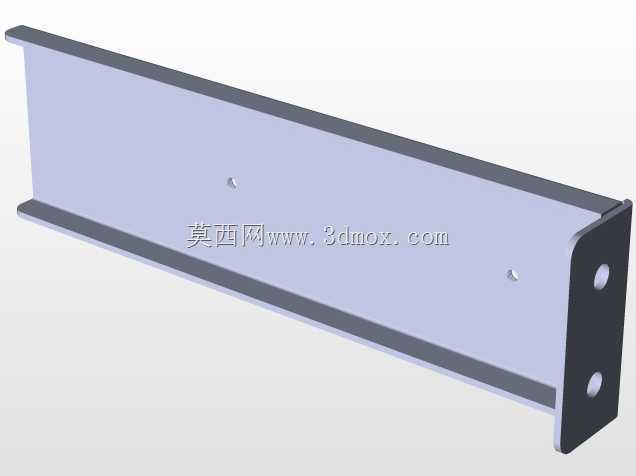

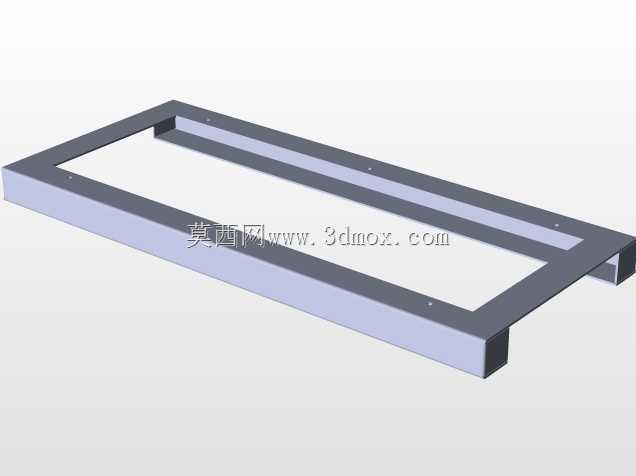

　　元件检修的操作空间需求，门板边缘做折弯处理，配合柜体的折边结构形成防水防尘的搭接面，在常规工业车间环境下可以阻挡粉尘、飞溅液体侵入柜体内部，保护内部电气元件稳定运行。柜体主体采用不锈钢板折弯焊接成型，材质本身具备较好的抗锈蚀能力，适配南方潮湿厂区、轻度腐蚀环境的使用需求，不需要额外做表面喷涂处理即可满足基础防护要求，柜体底部预留的安装边可以通过膨胀螺栓直接固定在地面或设备基座上，安装边界清晰，不需要额外配套复杂的安装支架。内部设置的分层隔板可以根据元件的尺寸、重量调整安装位置，大尺寸的变频器、电源模块可以安装在柜体下部降低整体重心，小型的端子排、继电器模块可以安装在中上部方便接线操作，

　　门板内侧预留的走线空间可以布置操作按钮到柜内元件的连接线，避免开关门过程中拉扯线缆造成接线松动。从结构设计的角度来看，柜体的折弯边做了圆角处理，避免加工、安装、检修过程中锐边划伤操作人员，柜体的拼接焊缝做了打磨处理，保证外表面平整无毛刺，既提升了柜体的整体结构强度，也避免了应力集中造成的柜体变形。门板上设置的锁具结构可以实现柜门的锁闭，防止非授权人员随意打开柜体触碰内部带电元件，满足工业现场的安全管理要求。柜体的整体尺寸适配常规工业现场的安装空间，既不会占用过多的车间通道面积，也能容纳足够的控制元件实现单工位或小型产线的控制需求，顶部的预留空间可以安装散热风扇或通风滤网，当柜内元件发热量大时可以加装通风散热组件，

　　保证内部元件工作在合适的温度区间。在实际选型应用中，这类柜体可以直接作为传感信号汇总的控制节点，对接现场的各类传感器信号，将采集到的工位状态、设备运行参数传输到上层看板系统，同时也可以承载本地操作的按钮、开关，实现现场的手动控制功能，柜体的不锈钢材质也方便日常清洁维护，在食品加工、电子组装这类对现场清洁度有一定要求的车间也能适用。设计过程中充分考虑了钣金加工的工艺性，所有折弯角度、焊缝位置都符合常规钣金加工厂的加工能力，不需要特殊的加工设备即可完成生产，降低了柜体的制造成本与加工周期，各个安装孔位的位置公差控制在合理范围内，保证标准电气元件可以直接安装无需二次修配。
