工业加热设备配套排风集气钢板罩结构

　　在工业热加工工位的配套排风系统设计中，这类罩体结构是直接决定废气收集效率的核心构件，很多刚接触工位通风设计的工程师容易忽略罩口的气流组织逻辑，直接照搬矩形直罩的参数，最终出现工位边缘烟气逃逸的问题，这个结构的设计逻辑刚好对应了顶吸式局部排风的核心优化方向。从实际安装场景来看，这类罩体主要适配顶部敞口的槽式加热设备，比如工业清洗线的加热槽、小型热处理预热工位、溶液加热反应槽这类会持续产生热烟气、水蒸气或少量挥发性废气的工位，安装位置直接固定在加热工位的正上方，底部边框和工位敞口边缘预留10-15cm的操作间隙，既不会阻碍操作人员上下料、调整工件的动作，又能保证罩口的负压覆盖范围完全包裹住工位的废气逸散区域。

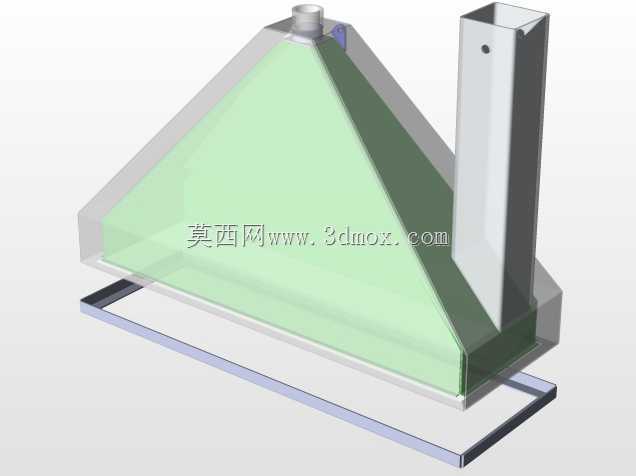

　　从结构设计细节来看，主体的锥台形罩身是整个构件的核心功能段，四个斜面的倾斜角度没有采用常规的45度通用取值，而是结合热烟气的上升羽流特性做了调整，斜面与水平面的夹角控制在60度左右，这个角度下上升的热气流接触罩壁后不会形成涡流滞流区，能顺着斜面顺畅汇入顶部的排风通道，避免含尘或含油的烟气在罩内壁沉积，减少后期的清理维护工作量。罩身采用薄壁钢板折弯焊接成型，所有拼接焊缝都做了连续满焊处理，避免排风时出现漏风导致负压损失，内壁做光滑打磨处理，降低气流沿程阻力。罩体底部的外翻边框是安装定位的关键结构，边框采用同厚度钢板折弯出L型翻边，翻边宽度预留标准紧固件的安装位置，既可以通过角码直接和工位顶部的支架连接固定，也能在翻边上加装耐高温密封胶条，进一步减少罩口边缘的旁流损失。

　　侧面设置的立式排风通道没有采用常规的顶部居中出口设计，而是布置在罩体的后侧边角位置，这个布局是结合现场安装空间做的优化，很多车间的排风主管是沿立柱或墙面布置的，侧置的出口可以直接和竖向排风管道对接，不需要额外加装90度弯头转接，能降低整个排风支路的阻力损失，减少配套风机的功率选型冗余。排风通道的截面尺寸根据罩口面积匹配设计，通道内的风速控制在10-12m/s的合理区间，既可以避免风速过高带来的运行噪音，也能防止烟气中的颗粒物在通道内沉降堆积，通道侧壁预留的小孔是用于安装风速检测传感器或者风量调节阀门的接口，方便后期系统调试时实时调整支路风量，匹配不同加热工况下的排风需求。顶部的小直径接口是用于对接辅助补风或者废气浓度检测管线的预留结构，针对部分会产生高浓度挥发性废气的加热工位，可以通过这个接口接入稀释风路，避免高浓度废气在罩内积聚带来安全隐患。

　　从安装边界尺寸来看，罩体的底部长宽尺寸比对应加热工位的敞口尺寸每边大出8-10cm，保证负压覆盖范围有足够的余量，罩体的整体高度根据锥角和排风通道的高度计算确定，安装后罩口距离工位操作面的高度控制在40-60cm区间，这个高度下操作人员伸手操作时不会碰到罩体，同时排风负压可以有效覆盖整个操作区域，不会出现烟气从操作人员呼吸带位置逸散的问题。整个罩体的支撑采用后侧立柱加侧边斜撑的固定方式，不需要在工位正上方设置遮挡结构，不会影响工位上方的起重设备吊装工件，适配多品种小批量的生产工位的工件上下料需求。

　　在建模逻辑上，这个结构全部采用钣金特征构建，所有折弯半径都匹配常规钢板折弯的工艺参数，没有出现无法加工的锐角折弯或者超出现有设备加工能力的深拉伸结构，焊接预留的焊接收缩余量也在建模时做了对应补偿，生产时可以直接导出钣金展开图用于数控下料，不需要二次调整图纸。罩体的所有安装孔位都采用标准紧固件的适配尺寸，后期维护时可以直接更换通用规格的螺栓、密封件，不需要定制特殊配件。针对不同的使用场景，这个结构还可以做适应性调整，比如用于有腐蚀性废气的工位时，可以将钢板材质替换为不锈钢板，内壁增加防腐涂层；用于高温加热工位时，可以在罩壁外侧加装隔热层，避免罩体表面温度过高带来烫伤风险。
